🚀 Tối Ưu Hóa Vận Hành Lò Nung: Giải Pháp Camera Giám Sát Logika FCS-M

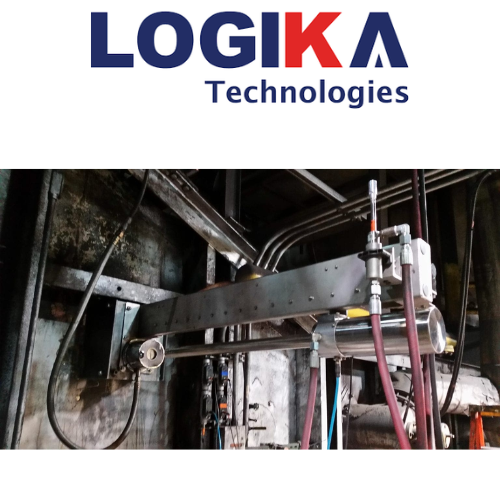

Camera Giám Sát Lò Nung Logika

🔥 Chương 1: Giới Thiệu Tổng Quan và Bối Cảnh Công Nghiệp

1.1. Giới Thiệu Vấn Đề Cốt Lõi: Thách Thức Giám Sát Nhiệt Độ Cực Cao

Các ngành công nghiệp vật liệu như xi măng, vôi, và luyện kim dựa vào Lò Nung (Kiln/Furnace). Các lò này hoạt động liên tục ở nhiệt độ trên $1200^\circ C$. Việc kiểm soát lò là một thách thức kỹ thuật lớn. Sự cố trong lò dẫn đến lãng phí năng lượng nghiêm trọng. Nó còn làm giảm chất lượng sản phẩm và gây hư hỏng vật liệu chịu lửa (Refractory). Chi phí thay thế gạch lót lò và thời gian dừng lò là rất lớn. Do đó, cần một hệ thống giám sát đáng tin cậy.

1.2. Giới Thiệu Logika FCS-M: Giải Pháp Tối Ưu Hóa Tích Hợp

Hệ thống Logika Furnace Camera System with Mechanical Retraction (FCS-M) được phát triển. Nó giải quyết các thách thức giám sát lò nung. FCS-M không chỉ là camera quan sát. Nó là một nền tảng giám sát nhiệt độ cao hoàn chỉnh. FCS-M kết hợp quang học tiên tiến và đo nhiệt độ chính xác. Nó có cơ chế bảo vệ thiết bị an toàn tuyệt đối (Fail-Safe). Hệ thống này cung cấp cho người vận hành “mắt thần” bên trong lò. Mục tiêu là tối ưu hóa hiệu suất nhiệt và kéo dài tuổi thọ vật tư tiêu hao.

1.3. Bối Cảnh Lịch Sử: Sự Tiến Hóa của Công Nghệ Nhiệt

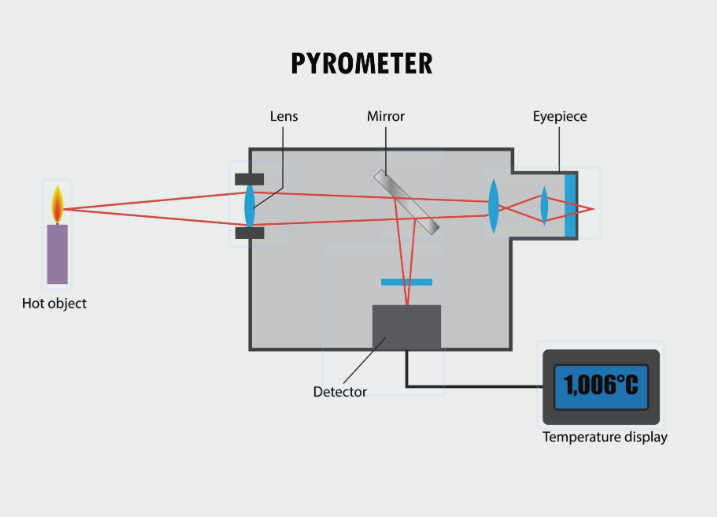

Ban đầu, việc đo nhiệt độ lò dùng Pyrometer điểm. Pyrometer điểm chỉ đo tại một vị trí duy nhất. Nó không cung cấp thông tin về sự phân bố nhiệt độ. Sự thiếu thông tin này gây ra rủi ro. Công nghệ tiến lên Pyrometer Camera (Thermal Imager). Camera nhiệt cung cấp bản đồ nhiệt 2D. Tuy nhiên, chúng dễ bị ảnh hưởng bởi bụi và sự thay đổi hệ số phát xạ ($\varepsilon$). FCS-M là sự tổng hợp hoàn hảo. Nó kết hợp độ chính xác của Pyrometer và khả năng trực quan hóa của Camera HD.

1.4. So Sánh: Giám Sát Truyền Thống và Tự Động (FCS-M)

Tìm hiểu thêm

🔬 Chương 2: Nguyên Lý Khoa Học và Công Nghệ Nền Tảng Camera Giám Sát Lò Nung Logika

2.1. Nguyên Lý Bức Xạ Nhiệt và Thách Thức

Mọi vật thể trên $0 \text{ K}$ đều phát ra bức xạ. Pyrometer dựa trên Định luật Planck. Định luật này chuyển đổi năng lượng bức xạ thành nhiệt độ. Thách thức lớn nhất là Hệ số Phát Xạ (Emissivity) $\varepsilon$. Emissivity thay đổi theo vật liệu, nhiệt độ và bụi lò. Việc này làm sai lệch phép đo nhiệt độ Pyrometer đơn bước sóng.

2.2. Công Nghệ Pyrometer Hai Bước Sóng (Dual Wavelength)

FCS-M sử dụng công nghệ Pyrometer Hai Bước Sóng tiên tiến. Nó đo cường độ bức xạ tại hai bước sóng gần nhau ($\lambda_1$ và $\lambda_2$). Sau đó, nó tính tỷ lệ giữa chúng ($R = M_1 / M_2$).

• Cơ chế Triệt tiêu: Công nghệ này giả định $\varepsilon$ gần như bằng nhau ở $\lambda_1$ và $\lambda_2$. Khi tính tỷ lệ, ảnh hưởng của $\varepsilon$ bị giảm đáng kể. Điều này giúp phép đo chính xác hơn. Nó cũng khắc phục ảnh hưởng của bụi và khói trong môi trường lò nung.

2.3. Công Nghệ Cảm biến Hình ảnh và Xử lý Tín hiệu

Song song với Pyrometer, FCS-M có một camera quan sát mạnh mẽ.

• Cảm biến HD Màu: Camera dùng chip Solid State (CCD/CMOS). Nó cung cấp hình ảnh màu sắc thực tế (Visible Spectrum). Hình ảnh màu giúp người vận hành định vị các điểm nóng.
• Công nghệ HDR: Dải tương phản động rộng (HDR) là thiết yếu. Nó cho phép camera ghi lại cả ngọn lửa cực sáng và tường lò tối mà không bị bão hòa.

2.4. Cấu Trúc Truyền Dẫn và An Toàn Quang học

Dữ liệu được truyền qua giao thức Network IP. POE (Power over Ethernet) cung cấp nguồn và dữ liệu qua một cáp duy nhất. Ống kính chịu nhiệt có cảm biến RTD (Resistance Temperature Detector) tích hợp. RTD liên tục giám sát nhiệt độ ống kính. Nếu quá nhiệt, nó kích hoạt quy trình rút khẩn cấp.

🏗️ Chương 3: Phân Tích Chuyên Sâu Cấu Trúc Phần Cứng và Tính Năng Bảo Vệ Camera Giám Sát Lò Nung Logika

3.1. Hệ Thống Rút/Thụt Cơ Khí Tự Động

Đây là tính năng bảo vệ tối quan trọng của FCS-M.

• Motorized Actuator: Hệ thống sử dụng động cơ điện (Motorized) để rút. Động cơ cung cấp sự chính xác và tốc độ nhanh. Điều này cần thiết để bảo vệ camera.
• Battery Back-up Module: Mô-đun ắc quy dự phòng đảm bảo nguồn điện. Camera sẽ tự động rút (Fail-Safe) ngay cả khi mất nguồn AC chính của nhà máy.
• Màn Chắn Lò Xo: Spring Loaded Shutter Assembly đóng kín lỗ mở lò ngay khi camera rút. Nó ngăn nhiệt thất thoát và vật liệu lò thoát ra ngoài.

3.2. Cấu Trúc Ống Kính và Vật Liệu Chịu Nhiệt

• Vật liệu 310SS: Ống bọc bảo vệ ống kính (Lens Sleeve) làm từ Thép không gỉ loại 310 (310SS). Vật liệu này chống ăn mòn và chịu nhiệt cao vượt trội.
• RTD Tích Hợp: Cảm biến RTD cung cấp cảnh báo sớm về nhiệt độ ống kính. Nó kích hoạt cơ chế rút trước khi xảy ra hư hỏng.

3.3. Hệ Thống Làm Mát và Kiểm Soát Khí Chính Xác

• Làm Mát Tùy Chọn: Sử dụng Air or water-cooled mounting plate.
• Air Control Enclosure: Tủ điều khiển khí nén riêng biệt. Nó đảm bảo lọc (Filtration) và quy định áp suất ổn định.
• Bình Tách Dầu/Nước: Oil/water separation tank loại bỏ hơi ẩm và dầu. Điều này giữ cho ống kính luôn khô và sạch, tránh cháy đen.
• Phụ kiện Bền Vững: Ống dẫn làm mát là Steel Braided Hoses (ống bện thép). Nó chịu áp suất và nhiệt bức xạ cao.

🔌 Chương 4: Tích Hợp Hệ Thống và Điều Khiển Camera Giám Sát Lò Nung Logika

4.1. Tủ Điều Khiển Điện Tử và PLC

Tủ điều khiển chứa Bộ Điều khiển Logic (PLC). PLC quản lý toàn bộ quy trình rút/thụt. Nó xử lý các quyết định an toàn và logic khóa liên động (Interlock). Nó liên tục nhận dữ liệu từ các cảm biến RTD.

4.2. Tích hợp Mạng và Giao tiếp

• Giao thức IP: Camera và PLC giao tiếp qua mạng Network IP.
• Đầu ra Báo động Rơ-le: Relay Alarm Outputs cung cấp tín hiệu trạng thái quan trọng. Nó kết nối trực tiếp với PLC Điều khiển Nhà máy (Mill PLC). Điều này cho phép hành động khóa liên động ở cấp độ nhà máy (ví dụ: cắt nhiên liệu).

4.3. Phần Mềm và Giao diện Người dùng

• Giao diện Overlay: Phần mềm cho phép chồng lớp (overlay) dữ liệu bản đồ nhiệt lên hình ảnh màu HD trực tiếp.
• Phân tích Vùng (ROI): Người dùng xác định Vùng Quan tâm (Region of Interest) để theo dõi nhiệt độ chính xác của từng khu vực.
• Điều khiển Từ xa: Khả năng điều chỉnh màn chắn sáng (Remote Iris Adjustment) giúp chống chói và tối ưu hóa phép đo Pyrometer.

🎯 Chương 5: Ứng dụng Thực Tế và Phân Tích Lợi Ích Kinh Tế

5.1. Ứng dụng Lò Nung Vôi (Lime Kiln)

• Tối Ưu Hóa Đốt Cháy: FCS-M cho phép quan sát Flame Profile (hình dạng ngọn lửa). Kỹ sư điều chỉnh tỷ lệ nhiên liệu/không khí để đạt hiệu suất nhiệt tối đa.
• Kiểm Soát Chất Lượng: Giám sát nhiệt độ vật liệu nung. Nó ngăn chặn tình trạng nung quá mức (overburning) hoặc nung chưa đủ (underburning). Điều này đảm bảo chất lượng vôi hoạt tính cao.

5.2. Kéo Dài Tuổi Thọ Refractory và Phân Tích ROI

• Phát hiện Hot Spots Sớm: Hình ảnh liên tục giúp phát hiện sớm điểm nóng bất thường trên gạch chịu lửa. Việc này cho phép bảo trì dự phòng.
• Lợi ích Kinh tế (ROI): Việc giảm thời gian dừng lò ngoài kế hoạch (Downtime) và kéo dài tuổi thọ vật liệu chịu lửa mang lại lợi tức đầu tư (ROI) đáng kể. Chi phí vận hành được giảm thông qua việc tiết kiệm nhiên liệu.

✨ Kết Luận

Hệ thống Logika FCS-M là một giải pháp quản lý tài sản và quy trình toàn diện. Với cơ chế rút tự động tiên tiến và độ chính xác đo lường Pyrometer hai bước sóng, nó cung cấp sự ổn định, hiệu quả và an toàn vượt trội trong ngành công nghiệp nhiệt độ cao.
