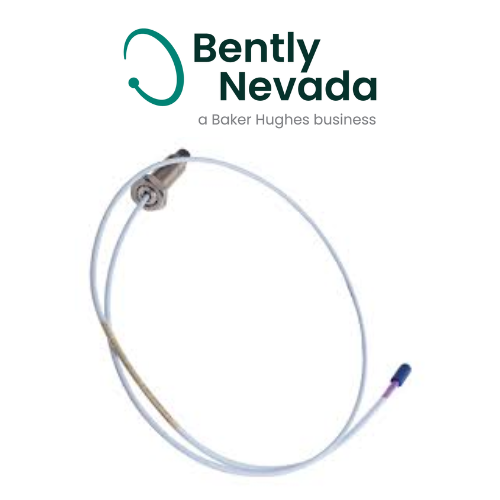

Bently Nevada 330709: Đầu Dò Tiệm Cận Giám Sát Độ Rung Trục Quay 🔍

330709-000-060-10-02-00 Proximity Probes Bently Nevada Vietnam

Bently Nevada là thương hiệu hàng đầu thế giới. Họ chuyên về hệ thống bảo vệ và giám sát máy móc. 330709 Proximity Probe là một phần tử quan trọng. Đây là một hệ thống Đo Lường Tiệm Cận Không Tiếp Xúc. Nó được thiết kế cho các máy móc tốc độ cao.

Thiết bị này đo khoảng cách. Nó đo giữa đầu dò và trục quay. Mã 330709 xác định Đầu Dò $\text{3300 XL}$ ($\text{3300 XL}$ Proximitor Sensor). Nó là công cụ thiết yếu. Nó cần cho việc bảo vệ máy nén, tuabin và bơm. Đầu dò $9 \text{ mm}$ này có độ tuyến tính tốt.

---

1. Giới Thiệu Tổng Quan Về Đầu Dò 330709

Tìm hiểu thêm



Hệ thống đầu dò này là tiêu chuẩn công nghiệp. Nó cần cho việc giám sát trục quay.



1.1. Cấu Tạo Hệ Thống Đo Lường Tiệm Cận 330709-000-060-10-02-00 Proximity Probes Bently Nevada Vietnam



Hệ thống $\text{3300 XL}$ gồm ba thành phần chính.

• Đầu Dò (Probe 330709): Bộ phận lắp đặt trên vỏ máy. Nó cảm nhận khoảng cách trục.
• Cáp Mở Rộng (Extension Cable): Mở rộng khoảng cách. Nó cần giữa đầu dò và bộ điều hợp.
• Bộ Điều Hợp ($\text{Proximitor Sensor}$): Chứa mạch điện tử. Nó cung cấp tần số cao và tuyến tính hóa tín hiệu.



1.2. Nguyên Lý Hoạt Động Dòng Điện Xoáy



Đầu dò này hoạt động dựa trên nguyên lý $\text{Eddy Current}$.

• Trường Điện Từ: Bộ điều hợp cung cấp năng lượng $\text{RF}$.
• Dòng Điện Xoáy: Dòng $\text{RF}$ tạo trường điện từ. Nó cảm ứng dòng điện xoáy trên bề mặt trục.
• Đo Khoảng Cách: Khoảng cách thay đổi sẽ làm thay đổi trở kháng. Nó cần để tạo tín hiệu điện áp tuyến tính.



1.3. Giải Mã Mã Sản Phẩm 330709-000-060-10-02-00



Mã này là một chuỗi cấu hình cụ thể.

• 330709: Đầu Dò Tiệm Cận $\text{3300 XL}$ ($\text{9 mm}$ Probe).
• 000: Chỉ định Chiều Dài Tổng Thể (Thường là Không Có Chiều Dài Lắp Đặt Không Chuẩn).
• 060: Chiều Dài Vỏ Đầu Dò ($\text{60 mm}$).
• 10: Chiều Dài Cáp Đầu Dò ($\text{1.0}$ mét).
• 02: Kiểu Đầu Nối Vỏ Bọc (Phiên bản $\text{Standard}$).
• 00: Tùy Chọn Khác (Không có tùy chọn bổ sung).

---



2. Đặc Trưng và Thông Số Kỹ Thuật Chi Tiết 330709-000-060-10-02-00 Proximity Probes Bently Nevada Vietnam



330709 được tối ưu hóa cho độ chính xác và độ bền.



2.1. Thông Số Đo Lường Tiệm Cận



Độ tuyến tính và độ nhạy là quan trọng.

Thông Số	Giá Trị Tiêu Biểu	Chi Tiết Chức Năng
Đường Kính Đầu Dò	$9 \text{ mm}$	Kích thước lớn hơn $\text{8 mm}$ một chút.
Độ Nhạy (Sensitivity)	$200 \text{ mV/mil}$ (Hoặc $7.87 \text{ V/mm}$)	Độ thay đổi điện áp theo độ dịch chuyển.
Dải Đo Tuyến Tính	$2.0 \text{ mm}$ (Hoặc $80 \text{ mil}$)	Phạm vi đo mà tín hiệu ra là tuyến tính.
Tần Số Đáp Ứng	$0 \text{ Hz}$ đến $10 \text{ kHz}$	Khả năng đo cả dịch chuyển tĩnh và rung động.



2.2. Thiết Kế Cơ Học và Độ Bền



Đầu dò này được chế tạo cho môi trường khắc nghiệt.

• Vật Liệu Vỏ: Thép không gỉ ($\text{Stainless Steel}$). Nó chống ăn mòn và áp suất.
• Thiết Kế $\text{XL}$: Tăng cường khả năng chống $\text{RFI/EMI}$. Nó giúp giảm nhiễu điện từ.
• Nhiệt Độ Hoạt Động: Dải nhiệt độ rộng. Nó cần cho các ứng dụng công nghiệp.



2.3. Ứng Dụng Với Hệ Thống Giám Sát



Đầu dò này cung cấp tín hiệu analog.

• Kết Nối: Tín hiệu đầu ra $\text{DC}$ và $\text{AC}$. Nó cần cho $\text{Rack Monitor (3500 Series)}$.
• Đầu Ra $\text{DC}$: Đo vị trí tĩnh (khoảng cách $\text{Gap}$).
• Đầu Ra $\text{AC}$: Đo độ rung động (vibration).

---



3. Ứng Dụng Chuyên Sâu và Lợi Ích Vận Hành 330709-000-060-10-02-00 Proximity Probes Bently Nevada Vietnam



330709 là tiêu chuẩn. Nó cần cho các máy móc quan trọng.



3.1. Máy Nén và Tuabin Khí/Hơi



Giám sát chuyển động trục quay.

• Rung Động Trục (Shaft Vibration): Đo độ rung động. Nó đo để phát hiện sự mất cân bằng.
• Vị Trí Dọc Trục (Axial Position): Đo dịch chuyển dọc trục. Nó cần để bảo vệ ổ đệm.



3.2. Máy Bơm và Động Cơ Lớn



Bảo vệ thiết bị quay đắt tiền.

• Đo Lường Không Tiếp Xúc: Không gây mài mòn. Nó giúp tăng tuổi thọ.
• Phát Hiện Lỗi Sớm: Cảnh báo sớm. Nó cần khi có lỗi ổ trục hoặc tiếp xúc.



3.3. Lợi Ích Trong Bảo Trì Dự Đoán



Nâng cao hiệu quả bảo trì và an toàn.

• Ngăn Ngừa Hỏng Hóc: Phát hiện sự cố sớm. Nó cần trước khi chúng trở nên nghiêm trọng.
• Tiêu Chuẩn Công Nghiệp: Tương thích với các hệ thống Bently Nevada.

---



4. Lắp Đặt, Cấu Hình và Bảo Trì 330709-000-060-10-02-00 Proximity Probes Bently Nevada Vietnam



Lắp đặt đầu dò tiệm cận cần độ chính xác cao.



4.1. Lắp Đặt Cơ Học và Căn Chỉnh Khe Hở



Vị trí lắp đặt là rất quan trọng.

• Vị Trí: Lắp đặt trên vỏ máy. Nó cần để hướng vào trục quay.
• Khe Hở (Initial Gap): Cài đặt khe hở ban đầu. Nó cần phải nằm trong dải tuyến tính.
• Bề Mặt Trục: Bề mặt đo phải sạch sẽ. Nó cần phải là vật liệu dẫn điện từ.



4.2. Cấu Hình Bộ Điều Hợp



Hiệu chuẩn $\text{DC}$ và $\text{AC}$ là cần thiết.

• Kiểm Tra $\text{DC}$ Bias: Đo điện áp $\text{DC}$ tĩnh. Nó cần để xác nhận khe hở chính xác.
• Kiểm Tra $\text{AC}$: Đo tín hiệu $\text{AC}$ (độ rung). Nó cần để xác nhận độ nhạy $\text{mV/mil}$.



4.3. Bảo Trì Định Kỳ



Kiểm tra độ bẩn và kết nối.

• Vệ Sinh: Giữ đầu dò sạch sẽ.
• Kiểm Tra Cáp: Đảm bảo cáp nối không bị hư hỏng.

---



5. Kết Luận: 330709 – Bảo Vệ Tối Ưu Cho Máy Móc Quay



Bently Nevada 330709 Proximity Probe là thiết bị giám sát trục quay. Nó có độ tin cậy và độ chính xác cao.

Với đường kính $\text{9 mm}$ tiêu chuẩn, khả năng đo Rung Động và Vị Trí Trục, và thiết kế $\text{3300 XL}$ chống nhiễu, 330709 cung cấp:

1. Đo Lường Chính Xác: Giám sát độ dịch chuyển trục.
2. Độ Tin Cậy Công Nghiệp: Hoạt động ổn định trong môi trường khắc nghiệt.
3. Bảo Vệ Máy Móc: Cung cấp dữ liệu quan trọng cho $\text{3500 Monitoring System}$.

330709 là chìa khóa. Nó giúp kéo dài tuổi thọ và độ an toàn của máy móc quan trọng.
