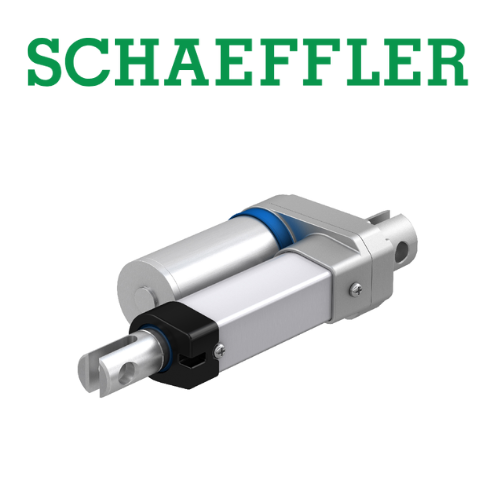

SCHAEFFLER CAHB-20 Linear Actuator: Bộ Truyền Động Tuyến Tính Hiệu Suất Cao ⚙️

CAHB-20-B2E-1500310-BDA00T-000 Linear Actuators SCHAEFFLER Vietnam

SCHAEFFLER Group là nhà cung cấp hàng đầu. Họ chuyên về các giải pháp chuyển động. CAHB Series là dòng sản phẩm Bộ Truyền Động Tuyến Tính Điện. Đây là một thiết bị cơ điện tử. Nó được thiết kế để tạo ra chuyển động thẳng.

Bộ truyền động này chuyển đổi năng lượng quay. Nó chuyển đổi năng lượng từ động cơ thành chuyển động tuyến tính. Mã CAHB-20 xác định Dòng Sản Phẩm chịu tải trung bình. Chuỗi mã dài chỉ định Tải Trọng, Hành Trình, Điện Áp và Đầu Ra Tín Hiệu. Nó là công cụ thiết yếu. Nó cần cho việc điều khiển vị trí chính xác trong tự động hóa.

---

1. Giới Thiệu Tổng Quan Về Bộ Truyền Động Tuyến Tính CAHB-20

Tìm hiểu thêm



CAHB-20 là giải pháp truyền động mạnh mẽ. Nó cần cho các ứng dụng công nghiệp và di động.



1.1. Cấu Tạo Cơ Bản Của $\text{Linear}$ $\text{Actuator}$ $\text{Điện}$ CAHB-20-B2E-1500310-BDA00T-000 Linear Actuators SCHAEFFLER Vietnam



Bộ truyền động này bao gồm các thành phần chính.

• Động Cơ: Thường là $\text{DC}$ hoặc $\text{Brushless}$ $\text{DC}$ ($\text{BLDC}$). Nó cung cấp năng lượng quay.
• Hộp Số: Giảm tốc độ và tăng mô-men xoắn.
• Bộ Vít Me ($\text{Leadscrew}$/$\text{Ballscrew}$): Chuyển đổi chuyển động quay thành chuyển động tịnh tiến.
• Ống/Thân ($\text{Housing}$): Chứa các bộ phận. Nó cần để bảo vệ khỏi môi trường.



1.2. Giải Mã Mã Sản Phẩm CAHB-20-B2E-1500310-BDA00T-000



Mã này là một chuỗi cấu hình cụ thể.

• CAHB: $\text{Compact}$ $\text{Actuator}$ $\text{Heavy}$ $\text{Duty}$ $\text{Series}$.
• 20: Dòng Kích Thước hoặc Mức Tải Trọng danh nghĩa (Tải trung bình/nặng).
• B2E: Chỉ định Điện Áp (Ví dụ: $\text{B}$ là $\text{DC} 12 \text{V}$ hoặc $\text{24} \text{V}$) và Tùy Chọn Động Cơ ($\text{E}$ là $\text{Standard}$ $\text{Motor}$).
• 1500310: 150 là Hành Trình ($\text{150} \text{ mm}$). $\text{03}$ là Tốc Độ và Lực ($\text{3} \text{ mm/s}$). $\text{10}$ là Loại Vít Me.
• BDA00T-000: Chỉ định Loại Cảm Biến $\text{Feedback}$ ($\text{B}$ là $\text{Potentiometer}$), Bảo Vệ $\text{IP}$ ($\text{D}$), và Cáp $\text{Connector}$ ($\text{T}$).

---



2. Đặc Trưng và Thông Số Kỹ Thuật Chi Tiết CAHB-20-B2E-1500310-BDA00T-000 Linear Actuators SCHAEFFLER Vietnam



CAHB-20 nổi bật với độ chính xác và khả năng chịu tải.



2.1. Thông Số Hiệu Suất Vận Hành



Các thông số vận hành được xác định rõ ràng.

Thông Số	Giá Trị Tiêu Biểu	Chi Tiết Chức Năng
Lực Đẩy/Kéo	$500 \text{ N}$ đến $2500 \text{ N}$ (Tùy cấu hình)	Khả năng chịu tải tối đa.
Tốc Độ	$3 \text{ mm/s}$ ($\text{03}$ trong mã $\text{1500310}$)	Tốc độ dịch chuyển tuyến tính.
Hành Trình ($\text{Stroke}$)	$150 \text{ mm}$ ($\text{150}$ trong mã)	Khoảng cách dịch chuyển tối đa.
Chu Kỳ Làm Việc	Cao ($\text{Duty}$ $\text{Cycle}$ $\text{30-50}\%$)	Thời gian hoạt động liên tục.



2.2. Thiết Kế Cơ Học và Vật Liệu



Thiết kế bền vững cho môi trường công nghiệp.

• Vật Liệu Vỏ: Thường là $\text{Aluminum}$ $\text{Alloy}$. Nó cần để đảm bảo độ bền và tản nhiệt.
• Bảo Vệ $\text{IP}$ $\text{Rating}$: Thường đạt $\text{IP}65$ hoặc $\text{IP}66$. Nó cần để chống bụi, nước và các yếu tố môi trường.
• Cảm Biến $\text{Feedback}$ ($\text{B}$): Thường là $\text{Potentiometer}$. Nó cần để đo vị trí chính xác.



2.3. Khả Năng Điều Khiển và Tích Hợp



Bộ truyền động này dễ dàng tích hợp.

• Điều Khiển: Hoạt động với $\text{Controller}$ ngoài. Nó cần để điều khiển hướng và tốc độ.
• Bảo Vệ: Tích hợp công tắc giới hạn ($\text{Limit}$ $\text{Switches}$). Nó cần để ngăn ngừa chạy quá hành trình.

---



3. Ứng Dụng Chuyên Sâu và Lợi Ích Vận Hành CAHB-20-B2E-1500310-BDA00T-000 Linear Actuators SCHAEFFLER Vietnam



CAHB-20 là lý tưởng. Nó cần cho các giải pháp tự động hóa đòi hỏi độ chính xác.



3.1. Ngành Công Nghiệp Sản Xuất và Đóng Gói



Sử dụng trong các dây chuyền $\text{Automation}$.

• Điều Chỉnh Khuôn Mẫu: Thay đổi vị trí khuôn nhanh và chính xác.
• Cơ Cấu $\text{Pick}$ $\text{and}$ $\text{Place}$: Di chuyển và định vị các thành phần.
• Hệ Thống Phân Loại: Điều chỉnh $\text{Diverter}$ $\text{Gates}$.



3.2. Ứng Dụng Di Động và Nông Nghiệp



Sử dụng trong các thiết bị $\text{Mobile}$ $\text{Equipment}$.

• Máy Móc Nông Nghiệp: Điều khiển góc nghiêng và vị trí.
• Cửa Hầm/Mái Che: Đóng mở các tấm chắn nặng.



3.3. Lợi Ích Của $\text{Linear}$ $\text{Actuator}$ Điện



Thay thế hiệu quả cho hệ thống khí nén/thủy lực.

• Kiểm Soát Vị Trí: Đạt được vị trí chính xác. Nó cần thông qua $\text{Feedback}$ $\text{System}$.
• Tiết Kiệm Năng Lượng: Hiệu suất năng lượng cao hơn. Nó cao hơn so với khí nén.
• Bảo Trì Thấp: Không cần bảo trì phức tạp.

---



4. Lắp Đặt, Cấu Hình và Bảo Trì CAHB-20-B2E-1500310-BDA00T-000 Linear Actuators SCHAEFFLER Vietnam



Lắp đặt $\text{CAHB-20}$ cần đảm bảo tải trọng và định hướng.



4.1. Lắp Đặt Cơ Học và Định Hướng



Đảm bảo vị trí lắp đặt và tải trọng.

• Giá Đỡ: Sử dụng giá đỡ ($\text{Mounting}$ $\text{Brackets}$) chính hãng. Nó cần để chịu tải trọng.
• Định Hướng Tải: Tải phải được căn chỉnh. Nó cần để tránh tải ngang không cần thiết.



4.2. Cấu Hình Điện Tử và Điều Khiển



Kết nối với $\text{Controller}$ và cài đặt $\text{Feedback}$.

• Điện Áp: Đảm bảo điện áp cung cấp. Nó cần phải khớp với yêu cầu của $\text{Actuator}$.
• Kết Nối $\text{Feedback}$: Đấu nối $\text{Potentiometer}$ ($\text{B}$) với $\text{Controller}$. Nó cần để giám sát vị trí.



4.3. Bảo Trì Định Kỳ



Kiểm tra độ nguyên vẹn và bôi trơn.

• Kiểm Tra Vỏ: Đảm bảo $\text{Seals}$ và vỏ không bị hư hỏng. Nó cần để duy trì bảo vệ $\text{IP}$.
• Bôi Trơn: Vít me thường được bôi trơn trọn đời. Nó cần tuân thủ hướng dẫn của $\text{SCHAEFFLER}$.

---



5. Kết Luận: CAHB-20-B2E-1500310-BDA00T-000 – Giải Pháp Truyền Động Tuyến Tính Đáng Tin Cậy



SCHAEFFLER CAHB-20 Linear Actuator là thiết bị quan trọng. Nó cần cho việc điều khiển chuyển động chính xác.

Với thiết kế $\text{Heavy}$ $\text{Duty}$, khả năng Chịu Môi Trường Khắc Nghiệt, và $\text{Feedback}$ $\text{Potentiometer}$, CAHB-20 cung cấp:

1. Chuyển Động Chính Xác: Điều khiển vị trí tuyến tính tuyệt đối.
2. Độ Bền Cao: Thiết kế cho các ứng dụng tải trọng trung bình/nặng.
3. Tích Hợp Dễ Dàng: Tương thích với các hệ thống điều khiển tiêu chuẩn.

CAHB-20 là chìa khóa. Nó giúp tự động hóa các quy trình đòi hỏi độ tin cậy cao.



1 100% EU Origin – Ewellix Vietnam / Medias SCHAEFFLER Vietnam / SCHAEFFLER Medias Vietnam – Ewellix Viet Nam / Medias SCHAEFFLER Viet Nam / SCHAEFFLER Medias Viet Nam

Ewellix-Vietnam / Medias-SCHAEFFLER Vietnam / SCHAEFFLER-Medias-Vietnam

Model: CAHB-20-B2E-1500310-BDA00T-000 Linear Actuators

EWELLIX CAHB Series Linear Actuators



2 100% EU Origin – Ewellix Vietnam / Medias SCHAEFFLER Vietnam / SCHAEFFLER Medias Vietnam – Ewellix Viet Nam / Medias SCHAEFFLER Viet Nam / SCHAEFFLER Medias Viet Nam

Ewellix-Vietnam / Medias-SCHAEFFLER Vietnam / SCHAEFFLER-Medias-Vietnam

Model: CAHB-22-B4E-1500344-BDA00T-000 Linear Actuators

EWELLIX CAHB Series Linear Actuators



3 100% EU Origin – Ewellix Vietnam / Medias SCHAEFFLER  Linear Actuators Vietnam / SCHAEFFLER Medias  Linear Actuators Vietnam – Ewellix Viet Nam / Medias SCHAEFFLER  Linear Actuators Viet Nam / SCHAEFFLER Medias Actuators Viet Nam

Ewellix-Vietnam / Medias-SCHAEFFLER Vietnam / SCHAEFFLER-Medias-Vietnam

Model: CAHB-10-B3A-100223-ACBA0A-000 Linear Actuators

EWELLIX CAHB Series Linear Actuators



 jprohq 1 100% DE Origin – Messotron Vietnam – Messotron Viet Nam – Messotron-Vietnam

Messotron displacement transducer Vietnam

Art.-No : MT03732

WLU 300 V / 1% / 3kHz / axial connector 2m

Inductive displacement transducer (LVIT) according to

data sheet 20.01.03; electrical stroke ±150 mm, linearity

full stroke <±1%; linearity 110% of full stroke <±1,5%;

excitation frequency 3kHz; sensitivity 0.0022V/mm;

connector with mating plug incl. 2m PTFE-cable; including

test protocol in English



2 100% DE Origin

Messotron Vietnam – Messotron Position Sensor Vietnam – Messotron Inductive displacement transducer Vietnam

Art.-No : MT03731

WLU 200 V / 1% / 3 kHz / axial connector 2m

Inductive displacement transducer (LVIT) according to

data sheet 20.01.03; electrical stroke ±100mm; linearity

full stroke <±1%; linearity 110% of full stroke <±1,5%;

excitation frequency 3kHz; sensitivity 0.0034V/mm;

connector with mating plug incl. 2m PTFE-cable; including

test protocol in English



3 100% DE Origin

Messotron Vietnam

Art.-No : MT03934

WLU 150 V / 1% / 3kHz / axial connector 2m

Inductive displacement transducer (LVIT) according to

data sheet 20.01.03; electrical stroke ±75mm; linearity full

stroke <±1%; linearity 110% of full stroke <±1,5%;

excitation frequency 3kHz; sensitivity 0.0043V/mm;

connector with mating plug incl. 2m PTFE-cable; including

test protocol in English
