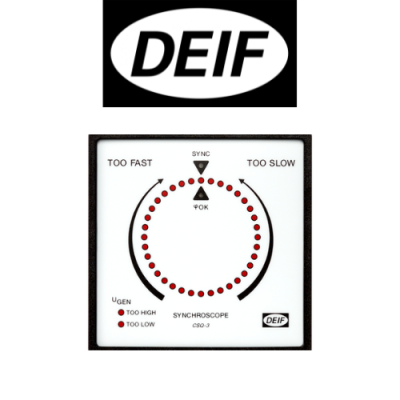

DEIF CSQ-3 Multi-function Synchroscope: Giải Pháp Đồng Bộ Hóa An Toàn và Chính Xác

CSQ-3 Multi-function synchroscope Deif Vietnam

DEIF là một nhà sản xuất Đan Mạch nổi tiếng. Họ chuyên về thiết bị điều khiển năng lượng hàng hải và công nghiệp. CSQ-3 là một thiết bị chủ chốt. Đây là một Bộ Đồng Bộ Hóa Đa Chức Năng (Synchroscope) toàn diện. Nó được thiết kế để thay thế nhiều đồng hồ đo.

Thiết bị này hiển thị các thông số quan trọng. Nó hiển thị điện áp, tần số, và góc pha. Nó hiển thị giữa máy phát điện và busbar. CSQ-3 đảm bảo quá trình hòa đồng bộ. Việc này được thực hiện an toàn và tự động. Nó là công cụ thiết yếu. Nó cần cho việc vận hành trạm phát điện. Nó cũng cần cho hệ thống điện dự phòng.

---

1. Giới Thiệu Tổng Quan Về Chức Năng Synchroscope CSQ-3 Multi-function synchroscope Deif Vietnam

Tìm hiểu thêm



Đồng bộ hóa là một quy trình quan trọng. Nó cần thiết khi kết nối nguồn điện song song.



1.1. Mục Đích Của Đồng Bộ Hóa



Quy trình này cần được thực hiện. Nó cần được thực hiện trước khi đóng máy cắt.

• Điều Kiện Đồng Bộ: Điện áp, tần số và góc pha. Chúng cần phải gần như bằng nhau. Điều này cần giữa hai hệ thống điện.
• Ngăn Ngừa Thiệt Hại: Kết nối không đồng bộ. Nó tạo ra dòng điện lớn. Dòng này có thể làm hỏng máy phát điện và lưới điện.



1.2. Vai Trò Của DEIF CSQ-3



CSQ-3 là một giải pháp All-in-one (Tất cả trong một).

• Giám Sát: Nó hiển thị tất cả thông số. Nó cần cho quá trình đồng bộ hóa.
• Điều Khiển Rơle: Nó kích hoạt rơle đầu ra. Nó kích hoạt rơle này vào đúng thời điểm.
• Hiển Thị Kim Đồng Bộ: Nó có kim quay. Nó cho thấy sự khác biệt về góc pha.



1.3. Khả Năng Đa Chức Năng (Multi-function)



Đây là tính năng làm nên sự khác biệt của CSQ-3.

• Đồng Hồ Đo: Nó thay thế các đồng hồ đo riêng lẻ. Ví dụ: Voltmeter, Frequency Meter.
• Bộ Kiểm Tra Đồng Bộ: Nó xác minh các điều kiện. Nó xác minh điều kiện trước khi cho phép đóng máy cắt.

---



2. Đặc Trưng và Thông Số Kỹ Thuật Chi Tiết CSQ-3 Multi-function synchroscope Deif Vietnam



DEIF CSQ-3 được trang bị các tính năng tiên tiến. Nó đảm bảo độ chính xác và an toàn.



2.1. Thông Số Đo Lường Chính





2.2. Đầu Ra và Chức Năng Rơle



Rơle đầu ra là phần điều khiển cốt lõi.

• Rơle Đóng (Closing Relay): Kích hoạt vào thời điểm tối ưu. Thường là khi góc pha $\approx 0$ độ. Nó cần nằm trong cửa sổ an toàn.
• Rơle Cho Phép (Permissive Relay): Chỉ kích hoạt khi thỏa mãn. Nó cần thỏa mãn các điều kiện tần số và điện áp.
• Cửa Sổ Đồng Bộ: Người dùng có thể điều chỉnh. Nó điều chỉnh phạm vi chấp nhận được.



2.3. Thiết Kế Cơ Học và Hiển Thị



Thiết kế trực quan và bền bỉ.

• Kiểu Gắn: Gắn bảng điều khiển. Nó phù hợp với tiêu chuẩn công nghiệp.
• Hiển Thị: Màn hình LED kỹ thuật số. Nó kết hợp với kim đồng hồ analog lớn. Nó giúp dễ dàng theo dõi.
• Độ Bền: Được thiết kế theo tiêu chuẩn hàng hải. Nó chịu được rung động.



2.4. Tính Năng An Toàn (Safety Features)



An toàn là yếu tố then chốt.

• Kiểm Tra Điện Áp: Đảm bảo điện áp máy phát. Nó phải khớp với điện áp busbar.
• Kiểm Tra Trôi Tần Số: Kiểm tra tốc độ tần số. Tốc độ này cần nhỏ hơn một giới hạn.
• Bảo Vệ Đóng Không Đồng Bộ: Không cho phép đóng máy cắt. Nó không cho phép đóng nếu điều kiện an toàn không đạt.

---



3. Ứng Dụng Chuyên Sâu và Lợi Ích Vận Hành CSQ-3 Multi-function synchroscope Deif Vietnam



CSQ-3 là thiết bị không thể thiếu. Nó cần thiết cho các hệ thống điện lớn.



3.1. Nhà Máy Phát Điện và Trạm Biến Áp



Đồng bộ hóa với lưới điện quốc gia.

• Kết Nối Lưới Điện: Đảm bảo máy phát được đồng bộ. Nó đồng bộ trước khi hòa lưới.
• Khởi Động Nhanh: Giúp người vận hành. Nó giúp xác định chính xác thời điểm đóng.



3.2. Ngành Hàng Hải và Giàn Khoan



Hệ thống điện cô lập cần độ tin cậy cao.

• Hòa Máy Phát Song Song: Đồng bộ máy phát mới. Nó đồng bộ với máy phát đang chạy.
• Độ Bền Môi Trường: Được chứng nhận hàng hải. Nó hoạt động tốt trong điều kiện khắc nghiệt.



3.3. Lợi Ích Kinh Tế và An Toàn



Đầu tư vào CSQ-3 mang lại giá trị lớn.

• Giảm Rủi Ro: Giảm đáng kể nguy cơ. Nguy cơ này là hư hỏng thiết bị.
• Hiệu Suất Năng Lượng: Đóng máy cắt đúng pha. Nó giúp tối ưu hóa hiệu suất truyền tải.
• Đơn Giản Hóa: Thay thế nhiều thiết bị đo. Nó giúp giảm không gian lắp đặt.

---



4. Lắp Đặt, Cấu Hình và Vận Hành Tối Ưu



Lắp đặt CSQ-3 phải tuân thủ hướng dẫn. Nó cần tuân thủ hướng dẫn điện áp cao.



4.1. Đấu Dây và Kết Nối Điện Áp



Cần sử dụng máy biến áp đo lường (PT/VT).

• Kết Nối Điện Áp: Kết nối tín hiệu điện áp. Nó kết nối từ máy phát. Nó cũng kết nối từ busbar.
• Cảm Biến Dòng Điện: Có thể tích hợp với CT. Nó dùng để đo công suất.



4.2. Cấu Hình Thông Số



Cấu hình được thực hiện qua màn hình phía trước.

• Thiết Lập Điện Áp Định Mức: Cài đặt điện áp hệ thống.
• Cài Đặt Cửa Sổ Đồng Bộ: Thiết lập giới hạn tối đa. Giới hạn này là cho tần số và pha.
• Thời Gian Đóng Máy Cắt: Thiết lập độ trễ. Nó cần để bù đắp thời gian đóng của máy cắt.



4.3. Vận Hành Thủ Công và Tự Động



CSQ-3 có thể được dùng cho cả hai chế độ.

• Thủ Công: Người vận hành điều chỉnh tốc độ. Anh ta điều chỉnh để kim đồng hồ quay chậm. Anh ta nhấn nút đóng. Nó được thực hiện vào thời điểm kim chỉ số 12 giờ.
• Bán Tự Động: CSQ-3 tự động đóng máy cắt. Nó đóng vào thời điểm lý tưởng. Điều này chỉ sau khi người vận hành cho phép.

---



5. Kết Luận: CSQ-3 – Tiêu Chuẩn Vàng Cho Đồng Bộ Hóa Điện Lực



DEIF CSQ-3 Multi-function Synchroscope là một thiết bị đo lường và điều khiển hàng đầu. Nó cần thiết cho việc hòa đồng bộ.

Với khả năng đo lường đa chức năng, rơle đầu ra chính xác, và các tính năng an toàn nghiêm ngặt, CSQ-3 là giải pháp toàn diện. Nó giúp các nhà vận hành:

1. Hòa Đồng Bộ An Toàn: Đảm bảo tuân thủ tất cả điều kiện điện.
2. Giảm Thiệt Hại: Ngăn ngừa các sự cố. Sự cố này do thao tác đóng sai.
3. Vận Hành Hiệu Quả: Cung cấp thông tin trực quan. Nó giúp vận hành dễ dàng.

CSQ-3 là chìa khóa. Nó giúp duy trì sự ổn định và an toàn của hệ thống điện.

100%  Germany Origin

Deif Vietnam

Type: CSQ-3

Multi-function synchroscope

Variant no : 2918030010.01

Version : Land-based installations UL listed

Measuring Voltage : 380.415V AC

**Note : CSQ-2 is no longer availble . CSQ-3 is alternative . Pls recheck before order .



1 100%  Germany Origin

Deif Vietnam

Type: DBC-1 2405

Variant no.: 2963500110.06

Battery voltage: 24V DC , nominal

Max. output current: 5A, nominal

Supply voltage: 230V AC ±15% ( 1phase)

EAN number: 5703727109715
