📏 Microsonic dbk+4/M12/3CDD/M18 E+S: Cảm Biến Phát Hiện Tờ Kép Đầu M12

dbk+4/M12/3CDD/M18 E+S ultrasonic double-sheet control Microsonic Vietnam

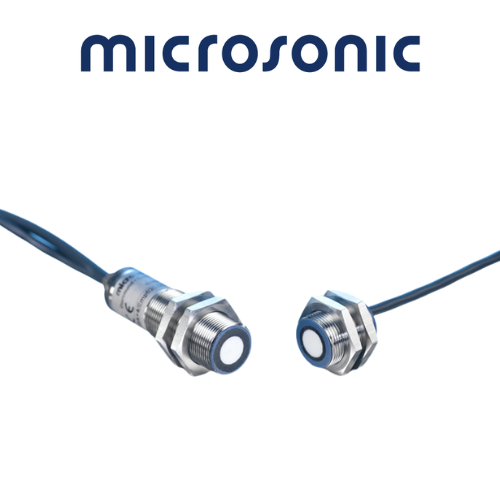

Microsonic dbk+4/M12/3CDD/M18 E+S là bộ cảm biến siêu âm chuyên dụng để phát hiện lỗi nạp tờ kép (2 hoặc nhiều tờ chồng lên nhau). Điểm đặc trưng của model này là sự kết hợp giữa bộ điều khiển/đầu thu kích thước M18 và đầu phát siêu âm siêu nhỏ kích thước M12, giúp tối ưu hóa việc lắp đặt trong các khe hẹp của máy in và máy đóng gói.

---

I. Thông Số Kỹ Thuật Chi Tiết dbk+4/M12/3CDD/M18 E+S ultrasonic double-sheet control Microsonic Vietnam

• Nguyên lý: Thu – phát siêu âm xuyên thấu (Through-beam).

• Cấu hình đầu dò: * Đầu thu/Bộ điều khiển: Thân ren M18.

  • Đầu phát: Thân ren M12 (Nhỏ gọn hơn các dòng tiêu chuẩn).

• Khoảng cách lắp đặt: 20 mm đến 60 mm giữa hai đầu dò.

• Vật liệu phát hiện: Giấy, bìa ($20 – 1.200\ g/m^2$), màng nhựa, lá nhôm mỏng.

• Thời gian phản hồi: $0.5\ ms$ (Siêu nhanh).

• Ngõ ra: 2 cổng Push-Pull (Phát hiện Tờ đơn / Tờ kép).

• Cấp bảo vệ: IP67.

---

II. Ưu Điểm Của Đầu Phát M12

Tìm hiểu thêm

1. Tiết Kiệm Không Gian

Sử dụng đầu phát kích thước M12 cho phép bạn lắp đặt cảm biến ở những vị trí mà các dòng M18 thông thường không vừa. Điều này cực kỳ hữu ích trong các cụm cơ khí phức tạp của máy in Offset hoặc máy dán nhãn tốc độ cao.

2. Khả Năng Xuyên Thấu Mạnh Mẽ

Dù kích thước nhỏ hơn, đầu phát M12 vẫn đảm bảo cường độ sóng siêu âm đủ mạnh để xuyên qua các loại bìa cứng lên đến $1.200\ g/m^2$. Sóng siêu âm không bị ảnh hưởng bởi bụi giấy bám trên bề mặt hay màu sắc đậm của mực in.

---

III. Ứng Dụng Thực Tế dbk+4/M12/3CDD/M18 E+S ultrasonic double-sheet control Microsonic Vietnam

• Máy in bao bì: Phát hiện nạp tờ kép để bảo vệ lô in và tránh lãng phí mực/phôi.

• Máy dán nhãn: Đảm bảo mỗi sản phẩm chỉ được dán một nhãn duy nhất, phát hiện nhãn bị dính chồng.

• Sản xuất pin: Kiểm soát số lượng lớp màng ngăn (separator) hoặc lá đồng/nhôm trong quy trình lắp ráp tế bào pin.

• Máy đếm tiền/vé: Đảm bảo độ chính xác tuyệt đối khi đếm các tập giấy mỏng.

---

IV. Hướng Dẫn Lắp Đặt Và Đấu Nối dbk+4/M12/3CDD/M18 E+S ultrasonic double-sheet control Microsonic Vietnam

1. Sơ đồ chân (M12 5-pin)

Chân	Màu dây	Chức năng
1	Nâu	+24 VDC
2	Trắng	Ngõ ra Tờ đơn (Single sheet)
3	Xanh dương	0V (GND)
4	Đen	Ngõ ra Tờ kép (Double sheet)
5	Xám	Cổng điều khiển (Control input / Teach-in)

2. Quy Tắc Lắp Đặt Góc Nghiêng

Để đạt hiệu suất tối ưu và tránh nhiễu do sóng phản xạ đứng, Microsonic khuyến nghị lắp cặp đầu dò nghiêng một góc $10^\circ$ đến $18^\circ$ so với trục vuông góc của bề mặt vật liệu.

---

V. Tại Sao Nên Chọn Dòng dbk+4/M12?

1. Linh hoạt: Đầu phát M12 nhỏ gọn giúp xử lý các bài toán cơ khí khó.

2. Độ tin cậy: Không cần vệ sinh thường xuyên như cảm biến quang, chịu được môi trường nhiều bụi giấy.

3. Dễ vận hành: Hỗ trợ tính năng tự động thích ứng với vật liệu, giảm thiểu thời gian cài đặt khi thay đổi loại giấy.

Kết luận: Microsonic dbk+4/M12/3CDD/M18 E+S là lựa chọn thông minh cho các đơn vị chế tạo máy in và bao bì cần sự nhỏ gọn nhưng vẫn giữ được sức mạnh chẩn đoán chính xác.
