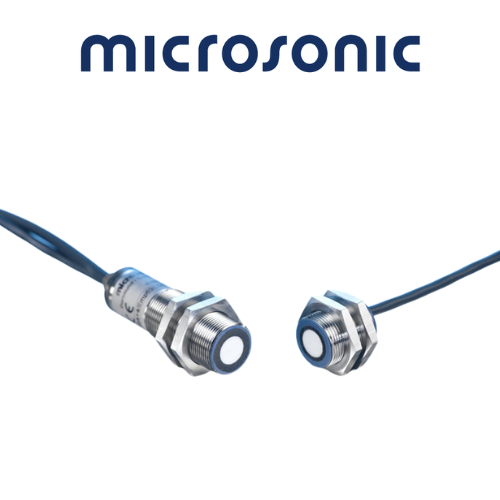

📏 Microsonic dbk+4/WK/3BEE/M18 E+S: Cảm Biến Phát Hiện Tờ Kép Góc Vuông (Ngõ Ra PNP)

dbk+4/WK/3BEE/M18 E+S Ultrasonic double-sheet control Microsonic Vietnam

Microsonic dbk+4/WK/3BEE/M18 E+S là bộ cảm biến siêu âm chuyên dụng để phát hiện lỗi nạp tờ kép (2 hoặc nhiều tờ chồng lên nhau) trong các không gian lắp đặt cực kỳ hạn chế.¹ Điểm khác biệt lớn nhất của model này so với dòng CDD là sử dụng ngõ ra PNP (3BEE) thay vì Push-Pull, phù hợp với các chuẩn điều khiển PLC truyền thống.



---

I. Giải Mã Thông Số Kỹ Thuật dbk+4/WK/3BEE/M18 E+S Ultrasonic double-sheet control Microsonic Vietnam

• dbk+4: Thế hệ cảm biến phát hiện tờ kép (double-sheet) thế hệ thứ 4.

• WK (Winkelkopf): Đầu thu và đầu phát thiết kế góc vuông 90°, giúp giảm chiều cao lắp đặt đáng kể.²



• 3BEE: Cấu hình ngõ ra:

  • 2 x PNP (Một cổng báo tờ đơn, một cổng báo tờ kép).

  • Logic: Thường đóng/Thường hở tùy cài đặt.

• M18: Thân ren đầu dò kích thước M18 tiêu chuẩn.

• E+S: Thương hiệu Microsonic (Đức).

---

II. Đặc Điểm Công Nghệ Nổi Bật dbk+4/WK/3BEE/M18 E+S Ultrasonic double-sheet control Microsonic Vietnam

Tìm hiểu thêm

1. Giải Pháp Cho Không Gian Hẹp

Thiết kế WK (90°) cho phép tia siêu âm phát ra vuông góc với thân cảm biến. Điều này cực kỳ quan trọng khi bạn cần lắp cảm biến trong các khe máy in Offset hoặc máy dán nhãn nơi khoảng trống phía trên vật liệu chỉ có khoảng 3-4 cm.

2. Nguyên Lý Siêu Âm Xuyên Thấu

Thiết bị đo độ suy giảm cường độ sóng âm khi đi qua vật liệu.

• Tờ đơn: Sóng âm xuyên qua với mức suy giảm nhẹ.

• Tờ kép: Lớp không khí giữa 2 tờ giấy gây phản xạ và suy giảm sóng âm cực mạnh, kích hoạt ngõ ra báo lỗi.

• Tờ trống: Tín hiệu đạt mức tối đa.

3. Tương Thích Vật Liệu Đa Dạng

Cảm biến hoạt động ổn định với:

• Giấy và bìa có định lượng từ $20\ g/m^2$ đến $1.200\ g/m^2$.

• Màng nhựa mỏng, tấm phim mờ hoặc đen hoàn toàn.

• Các loại lá kim loại mỏng (như lá nhôm trong bao bì thực phẩm).

---

III. Ứng Dụng Thực Tế dbk+4/WK/3BEE/M18 E+S Ultrasonic double-sheet control Microsonic Vietnam

• Máy in Offset: Ngăn chặn việc nạp 2 tờ giấy cùng lúc làm hỏng lô cao su.

• Máy dán nhãn: Phát hiện nhãn bị dính chồng hoặc thiếu nhãn trên cuộn.³



• Máy đóng sách: Đảm bảo mỗi sản phẩm chỉ có duy nhất một tờ bìa hoặc leaflet.

• Hệ thống phân loại bưu phẩm: Kiểm soát việc tách rời các bì thư mỏng.

---

IV. Hướng Dẫn Lắp Đặt Và Đấu Nối

1. Sơ đồ chân cắm M12 (5-pin)

Chân	Màu dây	Chức năng (Cấu hình 3BEE)
1	Nâu	+24 VDC
2	Trắng	Ngõ ra PNP 2: Phát hiện tờ đơn (Single sheet)
3	Xanh dương	0V (GND)
4	Đen	Ngõ ra PNP 1: Phát hiện tờ kép (Double sheet)
5	Xám	Đầu vào điều khiển (Teach-in / Đồng bộ hóa)

2. Quy Tắc Lắp Đặt Góc Nghiêng

Để tránh hiện tượng sóng phản xạ đứng (Standing waves) giữa bề mặt cảm biến và vật liệu gây nhiễu, hãy lắp cặp đầu dò nghiêng một góc $10^\circ$ đến $18^\circ$ so với phương vuông góc của tờ giấy.

---

V. Lợi Ích Khi Sử Dụng Model 3BEE (PNP)

1. Chuẩn hóa công nghiệp: Ngõ ra PNP cực kỳ phổ biến trong các hệ thống điện sử dụng PLC Siemens, Mitsubishi, Schneider, giúp đấu nối trực tiếp không cần bộ chuyển đổi.

2. Khả năng chẩn đoán: Đèn LED 2 màu xanh/đỏ trên thân giúp nhận biết nhanh trạng thái vận hành mà không cần đo đạc.

3. Chống bụi bẩn: Sóng siêu âm “xuyên” qua bụi giấy, giúp máy vận hành liên tục mà không cần vệ sinh đầu dò thường xuyên như cảm biến quang.

Kết luận: Microsonic dbk+4/WK/3BEE/M18 E+S là lựa chọn tối ưu cho các đơn vị bảo trì và chế tạo máy cần một cảm biến tờ kép bền bỉ, chính xác và tiết kiệm không gian.
