📏 Microsonic dbk+4/WK/3BEE/M18 E+S: Cảm Biến Phát Hiện Tờ Kép Đầu Vuông

dbk+4/WK/3BEE/M18 E+S double sheet detector Microsonic Vietnam

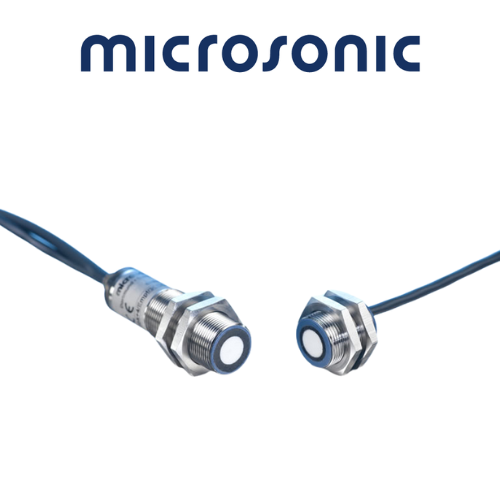

Microsonic dbk+4/WK/3BEE/M18 E+S là bộ cảm biến siêu âm chuyên dụng để phát hiện lỗi nạp tờ kép (2 hoặc nhiều tờ chồng lên nhau) trong các quy trình xử lý giấy, bìa và màng phim. Với thiết kế đầu dò góc vuông (Winkelkopf) và ngõ ra PNP, đây là giải pháp tối ưu cho các không gian lắp đặt cực kỳ hạn chế.

---

I. Giải Mã Thông Số Kỹ Thuật dbk+4/WK/3BEE/M18 E+S double sheet detector Microsonic Vietnam

• dbk+4: Thế hệ cảm biến phát hiện tờ kép thứ 4 của Microsonic.

• WK (Winkelkopf): Đầu phát và đầu thu thiết kế góc vuông 90°, tia siêu âm phát ra vuông góc với thân ren.

• 3BEE: Cấu hình ngõ ra bao gồm:

  • 2 x PNP (Một cổng báo tờ đơn, một cổng báo tờ kép).

  • Tương thích tốt với các dòng PLC Siemens, Mitsubishi, Schneider.

• M18: Thân ren đầu dò kích thước M18 tiêu chuẩn.

• E+S: Thương hiệu Microsonic (Đức).

---

II. Ưu Điểm Của Thiết Kế Góc Vuông (WK)

Tìm hiểu thêm

1. Giải Pháp Cho Không Gian Hẹp

Trong các máy in Offset hoặc máy đóng gói đời mới, không gian phía trên và phía dưới đường đi của giấy thường rất hẹp. Đầu dò WK cho phép lắp thân cảm biến nằm ngang, song song với mặt giấy, giúp giảm đáng kể chiều cao cần thiết để lắp đặt so với dòng đầu thẳng.

2. Nguyên Lý Siêu Âm Xuyên Thấu

Cảm biến đo mức độ suy giảm cường độ sóng âm khi đi qua vật liệu. Sóng siêu âm không bị ảnh hưởng bởi màu sắc giấy, mực in đậm hay độ trong suốt của màng phim—những yếu tố vốn là nhược điểm của cảm biến quang học.

3. Khả Năng Xuyên Thấu Mạnh Mẽ

Thiết bị có thể hoạt động ổn định với các dải vật liệu rộng:

• Giấy và bìa các-tông: $20\ g/m^2$ đến $1.200\ g/m^2$.

• Màng nhựa mỏng hoặc các tấm phim đen hoàn toàn.

• Lá kim loại mỏng (như lá nhôm dùng trong bao bì).

---

III. Ứng Dụng Thực Tế dbk+4/WK/3BEE/M18 E+S double sheet detector Microsonic Vietnam

• Máy in Offset & Kỹ thuật số: Ngăn chặn tờ kép đi vào lô in gây hỏng bản kẽm hoặc rách cao su.

• Máy dán nhãn: Phát hiện tình trạng thiếu nhãn hoặc dính chồng nhãn trên cuộn.

• Dây chuyền sản xuất thẻ nhựa: Kiểm soát việc tách rời các tấm thẻ nhựa cứng (thẻ ATM, ID).

• Sản xuất bao bì dược phẩm: Đảm bảo mỗi hộp thuốc chỉ chứa duy nhất một tờ hướng dẫn sử dụng.

---

IV. Hướng Dẫn Lắp Đặt Và Đấu Nối dbk+4/WK/3BEE/M18 E+S double sheet detector Microsonic Vietnam

1. Sơ đồ chân cắm M12 (5-pin)

Chân	Màu dây	Chức năng (Cấu hình 3BEE)
1	Nâu	+24 VDC
2	Trắng	Ngõ ra PNP 2: Phát hiện tờ đơn (Single sheet)
3	Xanh dương	0V (GND)
4	Đen	Ngõ ra PNP 1: Phát hiện tờ kép (Double sheet)
5	Xám	Đầu vào điều khiển (Teach-in / Đồng bộ hóa)

2. Góc Lắp Đặt Khuyến Cáo

Để tránh hiện tượng sóng phản xạ đứng (standing waves) gây nhiễu tín hiệu giữa đầu dò và bề mặt vật liệu, cặp đầu dò nên được lắp nghiêng một góc từ $10^\circ$ đến $18^\circ$ so với trục vuông góc của tờ giấy.

---

V. Lợi Ích Khi Sử Dụng Microsonic dbk+4/WK

1. Linh hoạt vượt trội: Xử lý các bài toán cơ khí khó khăn nhờ thiết kế 90°.

2. Độ tin cậy cao: Sóng siêu âm “xuyên” qua được bụi giấy, giúp giảm tần suất phải vệ sinh bảo trì đầu cảm biến.

3. Dễ dàng chẩn đoán: Đèn LED tích hợp cho phép kỹ thuật viên kiểm tra trạng thái (Tờ đơn/Tờ kép) ngay tại hiện trường mà không cần dùng máy đo.

Kết luận: Microsonic dbk+4/WK/3BEE/M18 E+S là linh kiện thiết yếu để bảo vệ máy móc và nâng cao chất lượng sản phẩm trong ngành in ấn và bao bì.
