LinMot E1130-DP-HC: Bộ Điều Khiển Servo Hiệu Năng Cao – Thông Số Kỹ Thuật Chi Tiết

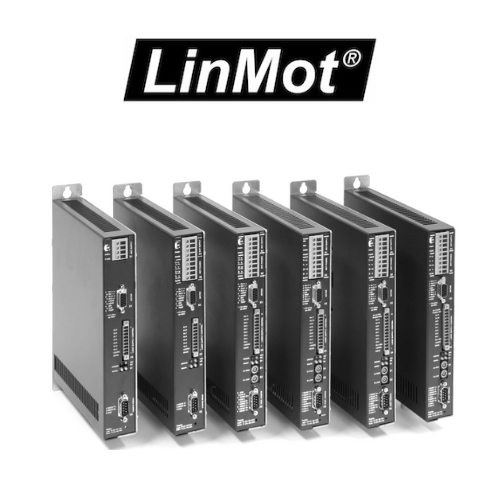

E1130-DP-HC Servo driver Linmot Vietnam LinMot E1130-DP-HC là bộ điều khiển servo mạnh mẽ của LinMot, Thụy Sĩ. Nó thuộc dòng E1100, thiết kế cho điều khiển động cơ chính xác. Sản phẩm này đặc biệt phù hợp cho các ứng dụng tự động hóa công nghiệp. Giao diện Profibus DP giúp tích hợp dễ dàng.

---



1. Tổng Quan Về LinMot E1130-DP-HC

  LinMot chuyên giải pháp truyền động tuyến tính. E1130-DP-HC là thành phần cốt lõi. Nó tối ưu hiệu suất động cơ tuyến tính LinMot. Đồng thời, nó cũng điều khiển động cơ quay. Phân tích mã sản phẩm:

• E1130: Thuộc dòng E1100 Series. Dòng này có các tính năng điều khiển tiên tiến.
• DP: Giao diện truyền thông Profibus DP. Đây là chuẩn công nghiệp phổ biến, tốc độ cao.
• HC: “High Current” hay “High Capacity”. Cho thấy phiên bản này có khả năng cung cấp dòng điện cao.

---



2. Thông Số Kỹ Thuật Chi Tiết – E1130-DP-HC Servo driver Linmot Vietnam

Tìm hiểu thêm https://port-oil-gas-marine-mining.com/dai-ly-linmot-vietnam-linmot-vietnam/ Bộ điều khiển LinMot E1130-DP-HC được trang bị nhiều thông số kỹ thuật ấn tượng. Chúng đảm bảo hiệu suất và độ tin cậy vượt trội.

2.1. Nguồn Cấp và Đặc Tính Dòng Điện



• Điện áp cấp nguồn (Power Supply Voltage): Hoạt động với nguồn điện một chiều 24 VDC đến 72 VDC. Dải rộng này giúp linh hoạt trong cấp nguồn.
• Dòng điện cấp nguồn tối đa (Max. Input Current): Lên đến 20 A.
• Dòng điện đầu ra định mức (Rated Output Current): 5 A RMS. Đây là dòng điện hoạt động liên tục của động cơ.
• Dòng điện đỉnh đầu ra (Peak Output Current): Lên đến 15 A RMS. Dòng đỉnh này cho phép động cơ tăng tốc nhanh hoặc xử lý tải đột ngột trong thời gian ngắn.
• Tần số chuyển mạch (Switching Frequency): Thường là 20 kHz. Tần số cao giúp điều khiển mượt mà và giảm nhiễu động cơ.



2.2. Giao Tiếp và Kết Nối – E1130-DP-HC Servo driver Linmot Vietnam



• Giao diện truyền thông chính (Main Communication Interface): Profibus DP.
  • Tốc độ truyền (Baud Rate): Hỗ trợ nhiều tốc độ, lên đến 12 Mbit/s. Tốc độ cao giúp truyền dữ liệu nhanh chóng giữa PLC và bộ điều khiển.
  • Cấu hình địa chỉ (Address Configuration): Địa chỉ Profibus có thể cấu hình qua DIP switches.
• Ngõ vào Analog (Analog Inputs): 2 kênh.
  • Dải tín hiệu (Signal Range): 0 V đến 10 V. Dùng để kết nối với cảm biến vị trí, cảm biến lực, hoặc tín hiệu điều khiển analog từ bên ngoài.
  • Độ phân giải (Resolution): Thường là 12-bit.
• Ngõ vào Kỹ thuật số (Digital Inputs): 8 kênh.
  • Điện áp (Voltage): Tương thích 24 VDC.
  • Chức năng (Function): Dùng cho các tín hiệu điều khiển như giới hạn hành trình (limit switches), dừng khẩn cấp (emergency stop), hoặc kích hoạt chế độ chạy.
• Ngõ ra Kỹ thuật số (Digital Outputs): 8 kênh.
  • Điện áp (Voltage): Tương thích 24 VDC.
  • Chức năng (Function): Cung cấp các tín hiệu trạng thái (status signals) hoặc điều khiển các thiết bị ngoại vi (ví dụ: van, đèn báo).
• Hỗ trợ Bộ mã hóa (Encoder Support):
  • Encoder tăng dần (Incremental Encoder): Hỗ trợ tín hiệu A/B/Z (RS422).
  • Encoder Sin/Cos (Sin/Cos Encoder): Hỗ trợ tín hiệu 1 Vpp (Voltage Peak-to-Peak) cho độ phân giải cao hơn.
  • Độ phân giải vị trí (Position Resolution): 32-bit (0.1 µm). Đảm bảo độ chính xác cực cao trong việc xác định vị trí.



2.3. Khả Năng Điều Khiển và Chức Năng Nâng Cao – E1130-DP-HC Servo driver Linmot Vietnam

  LinMot E1130-DP-HC là bộ điều khiển vị trí thuần túy (pure position controller).

• Chế độ chạy (Operating Modes):
  • Chạy vị trí (Positioning): Di chuyển đến một vị trí cụ thể.
  • Di chuyển nội suy (Interpolated Moves): Thực hiện các chuyển động phức tạp theo đường dẫn định trước.
  • Vị trí analog (Analog Positioning): Điều khiển vị trí dựa trên tín hiệu analog đầu vào.
  • Đường cong chạy (Run Curves): Thực hiện các hồ sơ chuyển động phức tạp được định nghĩa trước.
  • Kích hoạt hai điểm (Two Point Trigger): Kích hoạt một hành động khi đạt được hai điểm vị trí xác định.
  • Đồng bộ hóa bộ mã hóa chính (Master Encoder Synchronization): Cho phép bộ điều khiển đồng bộ chuyển động với một trục chính khác (master axis).
• Số lượng hồ sơ chuyển động (Number of Motion Profiles): Có thể lưu tới 99 đường cong chuyển động (motion curves).
• Số lượng điểm đặt tối đa trong hồ sơ (Max. Set Points per Profile): Lên đến 15.000 điểm đặt. Điều này cho phép các chuyển động rất phức tạp và mượt mà.
• Bảng lệnh (Command Table): Lưu trữ tới 255 lệnh điều khiển khác nhau.
• Tích hợp an toàn (Integrated Safety Function):
  • Safe Torque Off (STO): Chức năng an toàn loại bỏ mô-men xoắn của động cơ mà không cần ngắt nguồn chính. Đảm bảo dừng an toàn và nhanh chóng theo tiêu chuẩn EN ISO 13849-1 (Performance Level d) và IEC 61508 (SIL 2).



2.4. Khả Năng Tương Thích và Phần Mềm – E1130-DP-HC Servo driver Linmot Vietnam



• Tương thích động cơ (Motor Compatibility):
  • Động cơ tuyến tính LinMot (LinMot Linear Motors): Điều khiển tối ưu các động cơ tuyến tính 1 pha, 2 pha, 3 pha của LinMot.
  • Động cơ Servo quay (Rotary Servo Motors): Có khả năng điều khiển các động cơ servo quay tiêu chuẩn (brushless DC motors).
  • Động cơ DC không chổi than (Brushless DC Motors).
• Phần mềm cấu hình (Configuration Software):
  • LinMot-Talk: Phần mềm chạy trên PC, cung cấp giao diện trực quan để cấu hình, điều chỉnh thông số, chẩn đoán và theo dõi hoạt động của bộ điều khiển.
  • Giao diện cấu hình (Configuration Interface): Qua cổng RS232 hoặc CANBus (cho phép cấu hình nhiều bộ điều khiển trên cùng một bus).
• Tích hợp hệ thống (System Integration): Cung cấp các khối chức năng (Function Blocks) chuẩn cho PLC (ví dụ: Siemens, Rockwell, Beckhoff) giúp việc lập trình và tích hợp vào hệ thống điều khiển trở nên dễ dàng và nhanh chóng.



2.5. Đặc Tính Cơ Khí và Môi Trường



• Kích thước (Dimensions): Thường là dạng nhỏ gọn, phù hợp lắp đặt trong tủ điện công nghiệp (Ví dụ: khoảng 180 x 140 x 50 mm tùy phiên bản).
• Trọng lượng (Weight): Khoảng 0.5 – 1 kg.
• Nhiệt độ hoạt động (Operating Temperature): Thường từ 0°C đến +50°C.
• Độ ẩm (Humidity): Không ngưng tụ.
• Chỉ số bảo vệ (IP Rating): Thường là IP20 hoặc IP54 khi lắp đặt đúng cách trong tủ điện.

---



3. Ứng Dụng Thực Tế Chi Tiết – E1130-DP-HC Servo driver Linmot Vietnam

  Với thông số kỹ thuật mạnh mẽ, LinMot E1130-DP-HC được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp phức tạp:

• Hệ thống phân loại và sắp xếp (Sorting and Picking Systems): Điều khiển chính xác các chuyển động của bộ phận gắp để phân loại sản phẩm theo kích thước, màu sắc hoặc trọng lượng.
• Máy đóng gói và bao bì (Packaging Machines): Thực hiện các chuyển động cắt, niêm phong, định vị chai/hộp một cách nhanh chóng và chính xác, tối ưu hóa tốc độ sản xuất.
• Máy ghi nhãn và in ấn (Labeling and Printing Machines): Đảm bảo vị trí chính xác của vật liệu in hoặc nhãn dán, giảm thiểu sai sót và lãng phí.
• Ứng dụng ép và lắp ráp (Pressing and Assembly Applications): Kiểm soát lực ép và vị trí trong các quy trình lắp ráp chính xác, ví dụ như lắp bạc đạn, ép linh kiện điện tử.
• Đo lường và kiểm tra tự động (Automated Test and Measurement): Điều khiển đầu dò di chuyển chính xác để kiểm tra kích thước, chất lượng bề mặt hoặc các thông số khác của sản phẩm.
• Hệ thống điều khiển van (Valve Control Systems): Điều khiển các van tuyến tính hoặc van điều tiết lưu lượng với độ chính xác cao.
• Đồng bộ hóa nhiều trục (Multi-axis Synchronization): Có khả năng đồng bộ hóa hai hoặc nhiều động cơ tuyến tính hoạt động như một trục đơn, hoặc đồng bộ với trục cơ khí master.

---



4. Lợi Ích Khi Sử Dụng E1130-DP-HC

  Việc chọn LinMot E1130-DP-HC mang lại nhiều lợi thế rõ rệt cho các nhà tích hợp hệ thống và người dùng cuối.

• Điều khiển chính xác cao: Đảm bảo độ lặp lại và độ chính xác vị trí vượt trội cho các ứng dụng yêu cầu nghiêm ngặt.
• Hiệu suất động lực học: Khả năng xử lý dòng điện cao và tốc độ chuyển mạch nhanh cho phép phản ứng nhanh, tăng tốc/giảm tốc mạnh mẽ.
• Tích hợp dễ dàng: Giao diện Profibus DP tiêu chuẩn công nghiệp giúp kết nối nhanh chóng và lập trình đơn giản với hầu hết các PLC phổ biến.
• Tính linh hoạt cao: Tương thích với nhiều loại động cơ LinMot (tuyến tính, quay) và các động cơ servo DC không chổi than khác.
• Đáng tin cậy và an toàn: Tích hợp các chức năng an toàn theo tiêu chuẩn, giảm thiểu rủi ro vận hành.
• Giảm chi phí lắp đặt: Thiết kế nhỏ gọn giúp tiết kiệm không gian trong tủ điện.

---



5. Mua Và Hỗ Trợ Tại Việt Nam

  LinMot E1130-DP-HC là sản phẩm chuyên dụng, thuộc phân khúc cao cấp. Để mua sản phẩm này chính hãng và nhận được sự hỗ trợ tốt nhất, bạn nên liên hệ các nhà phân phối chính thức của LinMot tại Việt Nam. Các nhà phân phối này sẽ cung cấp:

• Sản phẩm chính hãng với đầy đủ chứng từ.
• Tư vấn kỹ thuật chuyên sâu về lựa chọn và ứng dụng.
• Dịch vụ lắp đặt, cấu hình và lập trình.
• Chính sách bảo hành và hỗ trợ sau bán hàng đáng tin cậy.
