ESTROC2 S010503CN2/00RCTBB0//304E: Bộ Điều Khiển Đốt Công Nghiệp EsaPyronics

ESTROC2 S010503CN2/00RCTBB0//304E Bộ điều khiển đốt EsaPyronics Vietnam

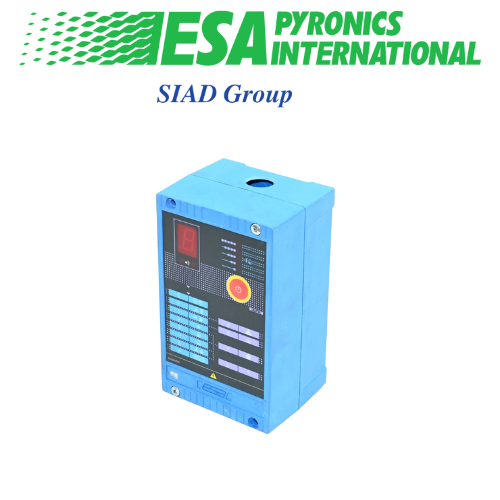

ESTROC2 S010503CN2/00RCTBB0//304E là một bộ điều khiển đầu đốt điện tử tiên tiến của Esa Pyronics International. Thiết bị này đóng vai trò trung tâm trong việc đảm bảo vận hành an toàn và hiệu quả cho các hệ thống đốt công nghiệp sử dụng khí hoặc dầu. Đây là một bộ điều khiển dựa trên vi xử lý, được thiết kế cho các ứng dụng hoạt động liên tục hoặc gián đoạn, tuân thủ các tiêu chuẩn an toàn nghiêm ngặt nhất.

---



1. Giới Thiệu Về ESA ESTROC2 – ESTROC2 S010503CN2/00RCTBB0//304E Bộ điều khiển đốt EsaPyronics Vietnam



ESA ESTROC2 là một phần của dòng sản phẩm ESTRO-C của Esa Pyronics. Dòng ESTRO-C được thiết kế đặc biệt cho các đầu đốt một cấp (single-stage burners) có tín hiệu đầu ra “burner ON” (tiếp điểm không điện áp SPST). Bộ điều khiển này nổi bật với khả năng hoạt động ổn định và tin cậy, đặc biệt trong môi trường công nghiệp khắc nghiệt.



Các Đặc Điểm Nổi Bật



• Hoạt động bằng vi xử lý: Đảm bảo khả năng điều khiển chính xác, linh hoạt và đáng tin cậy.
• Điều khiển đầu đốt một cấp: Phù hợp với các đầu đốt chỉ có một van nhiên liệu chính.
• Giám sát ngọn lửa liên tục: Sử dụng cảm biến ion hóa (que điện cực) hoặc cảm biến UV (phototube UV-2 của Esa) để phát hiện và xác nhận sự hiện diện của ngọn lửa.
• An toàn và tuân thủ tiêu chuẩn: Được chứng nhận theo các tiêu chuẩn quan trọng như EN230 (cho đầu đốt khí), UL1998 (cho đầu đốt), và FM Approvals n° 3017653.

---



2. Giải Mã Mã Sản Phẩm ESTROC2 S010503CN2/00RCTBB0//304E



Mã sản phẩm này chứa nhiều thông tin chi tiết về cấu hình và chức năng của bộ điều khiển:

• ESTROC2: Chỉ dòng sản phẩm ESTRO-C, phiên bản thứ 2.
• S010503CN2: Phần này thường mã hóa các thông số liên quan đến thời gian khởi động, thời gian an toàn, và cấu hình cảm biến ngọn lửa.
  • S: Có thể chỉ phiên bản tiêu chuẩn (Standard).
  • 01: Có thể là thời gian an toàn đầu tiên (first safety time) hoặc thời gian tiền thanh lọc (pre-purge time) ở chế độ mặc định.
  • 05: Có thể là thời gian an toàn chính (main safety time) hoặc thời gian ổn định ngọn lửa chính (main burner stabilization time).
  • 03: Có thể là thời gian phản ứng (reaction time) hoặc cấu hình đầu vào/đầu ra.
  • CN2: Thường chỉ loại cảm biến ngọn lửa và điện áp. CN thường ám chỉ cảm biến ion hóa (que điện cực) hoặc loại cảm biến tương thích. 2 có thể liên quan đến cấu hình điện áp cảm biến hoặc số lượng đầu vào cảm biến.

• 00RCTBB0: Phần này thường liên quan đến các tùy chọn mở rộng, giao tiếp hoặc tính năng đặc biệt.

  • 00R: Có thể chỉ không có tùy chọn mở rộng cụ thể, hoặc một cấu hình giao tiếp cơ bản.
  • CT: Khả năng giao tiếp nối tiếp (Communication Terminal). Bộ điều khiển này được trang bị cổng giao tiếp nối tiếp để điều khiển đầu đốt từ xa.
  • BB0: Có thể liên quan đến loại đầu ra (ví dụ: relay đầu ra) hoặc cấu hình đặc biệt khác.
• //304E: Phần này thường chỉ điện áp nguồn và tần số hoạt động.
  • 3: Chỉ điện áp nguồn là 230 V AC.
  • 04E: Có thể chỉ tần số hoạt động là 50/60 Hz và một số tùy chọn khác.

Lưu ý: Để có thông tin chính xác nhất về ý nghĩa từng phần của mã sản phẩm, cần tham khảo tài liệu kỹ thuật (datasheet hoặc manual) của Esa Pyronics hoặc liên hệ trực tiếp nhà sản xuất/đại lý.

Tìm hiểu thêm

Đại lý EsaPyronics Vietnam – EsaPyronics  Vietnam

---



3. Thông Số Kỹ Thuật Chính – ESTROC2 S010503CN2/00RCTBB0//304E Bộ điều khiển đốt EsaPyronics Vietnam



Bộ điều khiển ESTROC2 S010503CN2/00RCTBB0//304E có các thông số kỹ thuật cốt lõi sau:

• Điện áp nguồn cung cấp: 230 Vac +10% / -15%.
• Tần số: 45 ÷ 65 Hz.
• Tiêu thụ điện năng: Tối đa 4 VA (không bao gồm đầu ra).
• Nhiệt độ hoạt động: 0 ÷ 60 °C.
• Nhiệt độ lưu trữ: -20 ÷ 80 °C.
• Độ ẩm tương đối tối đa: 75%.
• Cấp bảo vệ: IP54 (khi đi dây và sử dụng đầu nối phù hợp).
• Vị trí lắp đặt: Bất kỳ.
• Cầu chì bảo vệ tải: 3.15 A.
• Cầu chì bảo vệ thiết bị: 1 A.
• Dòng điện đầu ra tối đa: 3 A @ 230 V AC, cosφ = 0.5.
• Thiết bị kiểm soát ngọn lửa: Sử dụng que dò (rod) hoặc phototube UV-2 (Esa).

• Điện áp đầu dò: 300 V AC.

• Dòng điện ion hóa tối thiểu: 3 µA.
• Giới hạn dòng ngọn lửa: 3.2 mA.
• Hiển thị tín hiệu ngọn lửa: 0 ÷ 90 µA.
• Thời gian tiền thanh lọc (Pre-purge time): 0 ÷ 255 giây (có thể cấu hình).
• Thời gian an toàn đầu tiên (First safety time): 1 ÷ 25 giây (có thể cấu hình).
• Thời gian ổn định đầu đốt chính (Main burner stabilization time): 1 ÷ 25 giây (có thể cấu hình).
• Thời gian phản ứng (Reaction time): 1 ÷ 20 giây (có thể cấu hình).
• Thời gian hậu thanh lọc (Post-purge time): 0 ÷ 255 giây (có thể cấu hình).
• Tính năng tự động tắt (Auto shutoff): Trong vòng 24 giờ (có thể vô hiệu hóa).
• Đầu vào tùy chọn (Optional inputs): Điện áp 24, 48, 115, 230 V AC/DC. Tiêu thụ tối đa 5mA (ví dụ: cho bộ điều nhiệt, công tắc áp suất, công tắc giới hạn).
• Giao tiếp nối tiếp: Có khả năng giao tiếp nối tiếp để điều khiển và giám sát từ xa.
• Vỏ: Thermosetting (chất liệu chịu nhiệt).
• Kích thước: 200 x 120 x 93 mm.
• Khối lượng: 1.200 g.

---



4. Chức Năng Và Tính Năng Nổi Bật – ESTROC2 S010503CN2/00RCTBB0//304E Bộ điều khiển đốt EsaPyronics Vietnam



ESTROC2 S010503CN2/00RCTBB0//304E là một bộ điều khiển mạnh mẽ với nhiều chức năng quan trọng:



4.1. Điều Khiển Đầu Đốt Toàn Diện



• Điều khiển chu trình khởi động: Quản lý an toàn các giai đoạn tiền thanh lọc, đánh lửa, và ổn định ngọn lửa.
• Giám sát ngọn lửa liên tục: Đảm bảo ngọn lửa luôn hiện diện. Nếu ngọn lửa mất, bộ điều khiển sẽ kích hoạt chế độ khóa an toàn.
• Điều khiển van khí: Có thể điều khiển van khí để thanh lọc buồng đốt và quá trình đánh lửa.
• Tích hợp điều chỉnh nhiệt độ: Hoạt động với các thiết bị điều chỉnh nhiệt độ bên ngoài để điều khiển việc gia nhiệt/làm mát.



4.2. Tính Năng An Toàn – ESTROC2 S010503CN2/00RCTBB0//304E Bộ điều khiển đốt EsaPyronics Vietnam



• Chức năng khóa an toàn (Lock/Reset): Khi phát hiện lỗi hoặc điều kiện không an toàn (ví dụ: mất ngọn lửa), bộ điều khiển sẽ khóa hệ thống để ngăn chặn hoạt động. Có thể reset thông qua đầu vào cục bộ hoặc từ xa.
• Giám sát cảm biến ngọn lửa định kỳ: Thực hiện kiểm tra định kỳ để đảm bảo cảm biến ngọn lửa hoạt động chính xác.
• Chứng nhận an toàn: Đạt các chứng nhận quốc tế quan trọng, đảm bảo tuân thủ các quy định an toàn công nghiệp.



4.3. Khả Năng Giao Tiếp và Tích Hợp



• Giao tiếp nối tiếp: Cho phép điều khiển và giám sát đầu đốt từ xa thông qua một hệ thống điều khiển trung tâm (PLC/SCADA). Điều này đặc biệt hữu ích cho các nhà máy tự động hóa cao.
• Đầu vào/đầu ra linh hoạt: Các đầu vào kỹ thuật số có thể cấu hình để kết nối với các thiết bị ngoại vi như công tắc áp suất, công tắc giới hạn hoặc bộ điều nhiệt.
• Tương thích với các thẻ mở rộng: Có khả năng kết nối với các thẻ mở rộng tùy chọn (ví dụ: EXP-1) để tăng cường chức năng như quản lý thời gian hoặc các tính năng đặc biệt khác.

---



5. Ứng Dụng



Bộ điều khiển đốt ESTROC2 S010503CN2/00RCTBB0//304E của Esa Pyronics được ứng dụng rộng rãi trong nhiều hệ thống lò và đầu đốt công nghiệp:

• Lò đốt công nghiệp: Phù hợp với mọi loại lò có công suất khác nhau, hoạt động liên tục (24/7) hoặc gián đoạn.
• Đầu đốt khí và dầu: Điều khiển an toàn và hiệu quả cho các đầu đốt sử dụng khí tự nhiên, LPG, dầu nhẹ, hoặc các loại nhiên liệu khác.
• Hệ thống sấy và gia nhiệt: Đảm bảo quá trình sấy hoặc gia nhiệt diễn ra ổn định và an toàn.
• Nồi hơi công nghiệp: Quản lý quá trình đốt cháy để sản xuất hơi nước.
• Nhà máy sản xuất: Từ ngành thực phẩm, đồ uống, dệt may đến ngành thép, gốm sứ, và hóa chất.

---



6. Lợi Ích Mang Lại – ESTROC2 S010503CN2/00RCTBB0//304E Bộ điều khiển đốt EsaPyronics Vietnam



Việc sử dụng bộ điều khiển đốt ESTROC2 S010503CN2/00RCTBB0//304E mang lại nhiều lợi ích:

• Tăng cường an toàn: Giảm thiểu rủi ro cháy nổ và sự cố do lỗi vận hành hoặc mất ngọn lửa.
• Tối ưu hóa hiệu suất: Đảm bảo quá trình đốt cháy hiệu quả, giúp tiết kiệm nhiên liệu.
• Độ tin cậy cao: Thiết kế bền bỉ và các tính năng tự chẩn đoán giúp hệ thống hoạt động ổn định, giảm thời gian ngừng máy.
• Dễ dàng tích hợp và vận hành: Giao tiếp nối tiếp và các đầu vào/đầu ra linh hoạt cho phép tích hợp dễ dàng vào các hệ thống tự động hóa.
• Tuân thủ tiêu chuẩn: Đảm bảo hệ thống đáp ứng các yêu cầu về an toàn và môi trường.
