ONICON F-1100 Series: Đồng Hồ Đo Lưu Lượng Dạng Chèn Kiểu Turbine (Insertion Flow Meter)

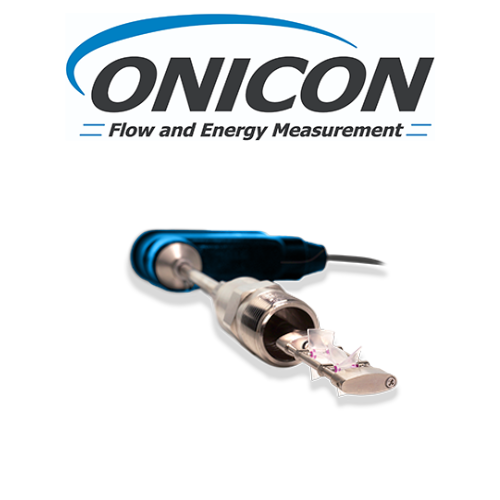

F-1100-10-B2-2221 Flow Meter Onicon Vietnam

ONICON F-1100 Series là dòng sản phẩm đồng hồ đo lưu lượng chất lỏng dạng chèn (Insertion Flow Meter). Nó được thiết kế. Nó cần để đo lưu lượng thể tích của chất lỏng. Nó chủ yếu là nước và các dung dịch nước/glycol. Nó được sử dụng rộng rãi. Nó cần trong các hệ thống HVAC (Heating, Ventilating, and Air Conditioning).

Mã sản phẩm F-1100-10-B2-2221 đại diện cho một cấu hình cụ thể:

• F-1100: Chỉ dòng sản phẩm Insertion Turbine Meter cơ bản.
• 10: Thường chỉ kích thước đường ống danh nghĩa tối thiểu (10 inch hoặc lớn hơn) mà cảm biến được thiết kế.
• B2-2221: Xác định các tùy chọn vật liệu, điện tử và kết nối.

F-1100 là lựa chọn phổ biến. Nó cần để giám sát lưu lượng trong đường ống lớn. Nó tiết kiệm chi phí hơn so với các đồng hồ đo Inline (Full-Bore).

---

1. Công Nghệ và Nguyên Lý Hoạt Động Của F-1100

Tìm hiểu thêm

Đại lý Onicon Vietnam – Onicon Vietnam

F-1100 hoạt động dựa trên nguyên lý đo tốc độ dòng chảy cục bộ và ngoại suy thành lưu lượng thể tích toàn ống.



1.1. Nguyên Lý Dạng Chèn F-1100-10-B2-2221 Flow Meter Onicon Vietnam



• Cấu Tạo: Đồng hồ đo F-1100 bao gồm một thân cảm biến nhỏ gọn. Nó chứa một cánh quạt (turbine) quay. Thân cảm biến được chèn vào. Nó cần xuyên qua thành ống. Nó đi vào dòng chảy.
• Đo Vận Tốc: Cánh quạt quay. Nó cần tỷ lệ thuận với vận tốc dòng chảy cục bộ tại điểm chèn. Một cảm biến điện tử (thường là magnetic pickup) đếm xung. Nó cần do sự quay của cánh quạt tạo ra.
• Tính Toán Lưu Lượng: Xung tần số được xử lý. Nó cần bởi bộ điện tử. Nó được chuyển đổi. Nó cần thành lưu lượng thể tích. Nó dựa trên đường kính ống đã được lập trình.



1.2. Tính Năng Kỹ Thuật Đặc Trưng (F-1100)



• Dải Đo Rộng: F-1100 có dải đo rộng. Nó cần để giám sát lưu lượng trong các hệ thống tuần hoàn nước lạnh và nước nóng.
• Độ Chính Xác: Thường đạt $\pm 1\%$ đến $\pm 2\%$ giá trị đọc. Nó cần cho các ứng dụng HVAC tiêu chuẩn.
• Thiết Kế Không Bộ Phận Chuyển Mộng Tiếp Xúc: Cảm biến điện tử không tiếp xúc vật lý. Nó cần với cánh quạt. Nó nâng cao độ bền và độ tin cậy.



1.3. Phân Tích Mã Cấu Hình (Dựa trên Mã 2221)



Mã 2221 (Phần Điện Tử/Vật Liệu):

• Vật Liệu Lưỡi Quạt: Thường là Kynar (PVDF) hoặc vật liệu tổng hợp khác. Nó cần để chống ăn mòn.
• Vật Liệu Thân Cảm Biến: Thường là Brass (Đồng thau) hoặc 316 Stainless Steel.
• Kết Nối Đầu Ra: Tín hiệu chuẩn (Pulse Output). Nó cần để tích hợp với bộ đo năng lượng (Energy Meter) hoặc PLC.

---



2. Lắp Đặt và Yêu Cầu Hệ Thống F-1100-10-B2-2221 Flow Meter Onicon Vietnam



Việc lắp đặt đúng cách là rất quan trọng. Nó cần để đảm bảo độ chính xác của đồng hồ đo dạng chèn.



2.1. Yêu Cầu Về Đoạn Ống Thẳng



Đồng hồ đo dạng chèn rất nhạy cảm. Nó cần với nhiễu loạn dòng chảy (xoáy hoặc hồ sơ vận tốc không đồng đều).

• Yêu Cầu Tối Thiểu: ONICON thường yêu cầu một đoạn ống thẳng dài trước (Upstream) và sau (Downstream) điểm lắp đặt:
  • Trước: Thường là 10 $\times$ Đường kính ống sau vật cản như cút 90 độ hoặc van.
  • Sau: Thường là 5 $\times$ Đường kính ống.
• Mã 10 (Kích Thước Ống): Mã này chỉ ra cảm biến được hiệu chuẩn. Nó cần cho các ống có đường kính lớn. Việc này giảm thiểu ảnh hưởng của lỗi điểm đo.



2.2. Vị Trí Lắp Đặt



• Vị Trí Lý Tưởng: Cảm biến nên được chèn vào. Nó cần tại điểm giữa (trục) của đường ống. Nó cần nơi vận tốc dòng chảy cao nhất và ổn định nhất.
• Hướng Chèn: Phải đảm bảo chiều mũi tên trên cảm biến khớp. Nó cần với hướng dòng chảy.
• Van Cầu (Ball Valve): F-1100 thường được lắp đặt. Nó cần với van cầu Hot Tap. Nó cho phép chèn hoặc tháo cảm biến. Nó không cần xả áp suất hệ thống.



2.3. Yêu Cầu Về Chất Lỏng



• Chất Lỏng Sạch: F-1100 hoạt động tốt nhất. Nó cần với chất lỏng sạch. Nó không có chất rắn lơ lửng. Nó có thể làm tắc nghẽn hoặc làm hỏng cánh quạt.
• Lắp Đặt Tránh Khí: Nên lắp đặt trên đoạn ống ngang đầy nước. Nó cần để tránh túi khí. Nó có thể gây sai số.

---



3. Ứng Dụng Trong Hệ Thống HVAC Lớn



F-1100 là công cụ tiết kiệm chi phí và hiệu quả. Nó cần cho việc đo lường trong các hệ thống lớn.



3.1. Đo Lường Lưu Lượng Cho BTU Metering



• Tính Toán Năng Lượng: F-1100 cung cấp dữ liệu lưu lượng thể tích chính xác. Nó được sử dụng. Nó cần cùng với cảm biến nhiệt độ (RTD Pairs) và bộ tính toán năng lượng (ONICON System 5000) để xác định năng lượng nhiệt tiêu thụ (BTU Metering).
• Giám Sát Chiller/Boiler: Đo lưu lượng chính. Nó cần vào và ra khỏi các thiết bị sản xuất nhiệt/lạnh lớn.



3.2. Tiết Kiệm Chi Phí Lắp Đặt



• Đường Ống Lớn: Với đường ống DN 100 trở lên, đồng hồ đo dạng chèn có chi phí thấp hơn đáng kể. Nó so với các đồng hồ đo Inline cùng kích thước.

---



4. Kết Luận: ONICON F-1100 Series F-1100-10-B2-2221 Flow Meter Onicon Vietnam



ONICON F-1100 Series Insertion Turbine Flow Meter là giải pháp lý tưởng. Nó cần để đo lưu lượng nước chính xác trong đường ống lớn. Nó được sử dụng trong các hệ thống HVAC thương mại và công nghiệp.

Với thiết kế chèn kinh tế, độ chính xác cao và khả năng tích hợp dễ dàng vào hệ thống BMS và đo BTU. F-1100 là lựa chọn hàng đầu. Nó cần cho việc giám sát hiệu suất năng lượng.
