ONICON F-5400 Series: Đồng Hồ Đo Lưu Lượng Khối Lượng Nhiệt (Thermal Mass Flow Meter)

F-5400 Thermal Mass Flow Meter Onicon Vietnam

ONICON F-5400 Series là một dòng đồng hồ đo lưu lượng khí. Nó sử dụng công nghệ khối lượng nhiệt ($\text{Thermal Mass}$). Đây là một thiết bị chuyên dụng. Nó cần để đo trực tiếp Lưu Lượng Khối Lượng ($\text{Mass Flow}$) của các loại khí công nghiệp. Thiết bị này được thiết kế theo kiểu “blind” (không có màn hình hiển thị tích hợp). Nó lý tưởng. Nó cần cho việc tích hợp vào các hệ thống quản lý tòa nhà ($\text{BMS}$) hoặc hệ thống thu thập dữ liệu ($\text{SCADA}$).

Khác với các đồng hồ đo lưu lượng thể tích truyền thống. F-5400 đo khối lượng khí di chuyển. Nó loại bỏ nhu cầu về cảm biến nhiệt độ và áp suất bổ sung. Nó cần để chuyển đổi lưu lượng thể tích sang lưu lượng tiêu chuẩn ($\text{Standard Volume}$).

Ứng Dụng Chính Của F-5400 Series

Tìm hiểu thêm

Đại lý Onicon Vietnam – Onicon Vietnam

F-5400 được sử dụng rộng rãi. Nó cần trong các ứng dụng đo khí chính xác:

• Khí Tự Nhiên ($\text{Natural Gas}$) và $\text{Propane}$ (đo sub-metering cho người thuê hoặc hiệu suất lò hơi).
• Khí Nén ($\text{Compressed Air}$).
• Các loại khí công nghiệp khác.

---



1. Công Nghệ và Lợi Ích Của Đo Khối Lượng Nhiệt F-5400



Công nghệ khối lượng nhiệt của F-5400 mang lại sự ổn định và chính xác cao trong môi trường đo khí.



1.1. Nguyên Lý Khối Lượng Nhiệt (Thermal Mass Principle) F-5400 Thermal Mass Flow Meter Onicon Vietnam



F-5400 hoạt động dựa trên định luật vật lý. Nó nói rằng các chất khí hấp thụ nhiệt.

• Cặp Cảm Biến: Đồng hồ đo sử dụng hai phần tử cảm biến nhiệt. Một phần tử đo nhiệt độ khí ($\text{Reference Sensor}$). Phần tử còn lại được duy trì ở nhiệt độ cố định. Nó cần cao hơn nhiệt độ khí ($\text{Heated Sensor}$).
• Đo Năng Lượng: Lượng năng lượng điện. Nó cần để duy trì chênh lệch nhiệt độ không đổi ($\text{Constant } \Delta \text{T}$) giữa hai cảm biến. Nó tỷ lệ thuận với vận tốc khối lượng của dòng khí.
• Đo Khối Lượng Trực Tiếp: Vì thiết bị đo trực tiếp sự hấp thụ nhiệt. Nó tỷ lệ với khối lượng khí. Nó cung cấp kết quả đo lưu lượng khối lượng chính xác. Nó không bị ảnh hưởng bởi sự thay đổi nhiệt độ và áp suất trong đường ống.



1.2. Ưu Điểm Thiết Kế và Hiệu Suất



Thiết kế độc quyền của ONICON giúp F-5400 nổi bật.

• Dải Đo Rộng: Đặc trưng với dải đo rất rộng (turndown ratio), thường là trên $\text{1000:1}$ cho phiên bản $\text{Inline}$. Nó lý tưởng. Nó cần để đo cả lưu lượng cao và lưu lượng rất thấp.
• Độ Chính Xác Cao: Đạt $\pm 1.0\%$ giá trị đọc cho các ứng dụng khí tự nhiên tiêu chuẩn.
• Thiết Kế Không Bộ Phận Chuyển Động: Không có bộ phận cơ khí nào. Nó giúp giảm thiểu bảo trì. Nó đảm bảo tuổi thọ sản phẩm dài hơn.
• Dễ Lập Trình Tại Hiện Trường: Sử dụng phần mềm tiện ích $\text{PC-based}$ qua giao diện $\text{mini-USB}$. Nó cho phép lập trình lại các thông số. Nó cần để phù hợp với ứng dụng cụ thể.

---

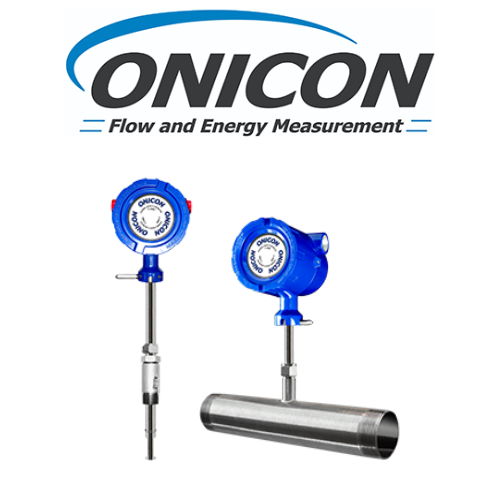

2. Các Phiên Bản và Đặc Tính Lắp Đặt F-5400 Thermal Mass Flow Meter Onicon Vietnam



F-5400 có hai kiểu lắp đặt chính. Nó cần để phù hợp với các kích thước và điều kiện ống khác nhau.



2.1. Phiên Bản Insertion (Kiểu Chèn)



Phiên bản này có lợi thế về chi phí và tính linh hoạt cho đường ống lớn.

• Phạm Vi Kích Thước Ống: Rộng. Nó thường từ $\text{1-1/2}$ $\text{inch}$ đến $\text{24}$ $\text{inch}$ đường kính danh định.
• Tính Năng Hot Tap: Phiên bản $\text{Insertion}$ có thể được lắp đặt vào hệ thống đang hoạt động ($\text{Hot Tap}$). Nó không cần ngắt dịch vụ khí. Nó lý tưởng. Nó cần cho việc nâng cấp và lắp đặt lại.
• Áp Suất Tối Đa: Tùy thuộc vào bộ chuyển đổi quá trình ($\text{Process}$ $\text{Adapter}$), nó có thể hoạt động ở áp suất tối đa $\text{60}$ $\text{PSIG}$ hoặc $\text{150}$ $\text{PSIG}$ cho phiên bản áp suất cao.



2.2. Phiên Bản Inline (Kiểu Đường Ống)



Phiên bản này được lắp đặt cố định vào đường ống.

• Phạm Vi Kích Thước Ống: Thường từ $\text{3/4}$ $\text{inch}$ đến $\text{6}$ $\text{inch}$ đường kính danh định.
• Tích Hợp Flow Conditioner: Phiên bản $\text{Inline}$ thường đi kèm với bộ điều chỉnh dòng chảy ($\text{Flow}$ $\text{Conditioner}$) tích hợp. Nó giúp đảm bảo hồ sơ vận tốc đồng đều. Nó cần để đạt độ chính xác cao nhất.
• Độ Chính Xác Lưu Lượng Thấp: Phiên bản $\text{Inline}$ được tối ưu hóa. Nó cần để đo chính xác ở lưu lượng rất thấp. Nó cần do dải đo rộng.



2.3. Đầu Ra Tín Hiệu



Là phiên bản “blind” (không màn hình), F-5400 tập trung vào tín hiệu ra.

• Tín Hiệu Analog: $\text{4-20mA}$ (cho tốc độ lưu lượng).
• Tín Hiệu Pulse: Đầu ra xung có thể điều chỉnh tỷ lệ ($\text{Scaled Pulse Output}$). Nó cần để tính tổng lưu lượng ($\text{Totalization}$).
• Tích Hợp BMS: Các tín hiệu này được sử dụng. Nó cần để kết nối trực tiếp với $\text{DDC}$ hoặc $\text{BTU}$ $\text{Meter}$ (như D-100 của ONICON) để hiển thị và tích hợp hệ thống.

---



3. Lắp Đặt An Toàn và Tối Ưu F-5400 Thermal Mass Flow Meter Onicon Vietnam



Việc lắp đặt đồng hồ đo lưu lượng khí cần tuân thủ nghiêm ngặt các quy tắc an toàn.



3.1. Yêu Cầu Đoạn Ống Thẳng



Mặc dù là đồng hồ đo khối lượng nhiệt. F-5400 vẫn cần một đoạn ống thẳng tối thiểu. Nó cần để đảm bảo hồ sơ dòng chảy ổn định.

• Hướng Dẫn Lắp Đặt: Luôn tham khảo hướng dẫn sử dụng chi tiết của $\text{ONICON}$. Nó cần để xác định yêu cầu đoạn ống thẳng tối thiểu. Nó cần dựa trên kích thước ống và vật cản ($\text{Upstream}$ $\text{Obstruction}$). Ví dụ: $\text{10}$ $\times$ Đường kính ống cho phiên bản $\text{Insertion}$.
• Định Hướng: Đồng hồ đo phải được lắp đặt sao cho mũi tên hướng dòng chảy ($\text{Flow}$ $\text{Direction}$ $\text{Indicator}$) trên thân khớp với hướng dòng chảy thực tế.



3.2. Cấu Hình Khí và Hiệu Chuẩn



F-5400 cần được hiệu chuẩn. Nó cần cho loại khí và điều kiện hoạt động cụ thể.

• Hiệu Chuẩn Tại Nhà Máy: Mỗi đồng hồ đo được hiệu chuẩn. Nó cần cho loại khí được chỉ định (ví dụ: $\text{Natural}$ $\text{Gas}$, $\text{Compressed}$ $\text{Air}$) và các thông số ứng dụng khác. Nó đảm bảo độ chính xác ngay khi đưa vào sử dụng.
• Lập Trình Hiện Trường: Nếu cần thay đổi loại khí hoặc các thông số, việc lập trình lại được thực hiện. Nó cần thông qua phần mềm $\text{F-5000}$ $\text{View}^{\text{TM}}$ và cổng $\text{mini-USB}$.

---



4. Kết Luận: F-5400 – Giải Pháp Đo Khí Công Nghiệp F-5400 Thermal Mass Flow Meter Onicon Vietnam



ONICON F-5400 Thermal Mass Flow Meter là công cụ hiệu quả và đáng tin cậy. Nó cần cho việc đo lường năng lượng và khí công nghiệp.

Với khả năng đo trực tiếp Lưu Lượng Khối Lượng và thiết kế không bộ phận chuyển động. F-5400 cung cấp dữ liệu chính xác và ổn định cho việc:

1. Kiểm Soát Chi Phí Năng Lượng: Đo chính xác tiêu thụ khí tự nhiên của lò hơi.
2. Quản Lý Tài Nguyên: Giám sát hiệu suất hệ thống khí nén.
3. Tích Hợp Hệ Thống: Kết nối dễ dàng với $\text{BMS}$ thông qua tín hiệu $\text{4-20mA}$ và $\text{Pulse}$.
