📏 Givi Misure GVS202S: Thước Đo Tuyến Tính Quang Học Chính Xác Cao

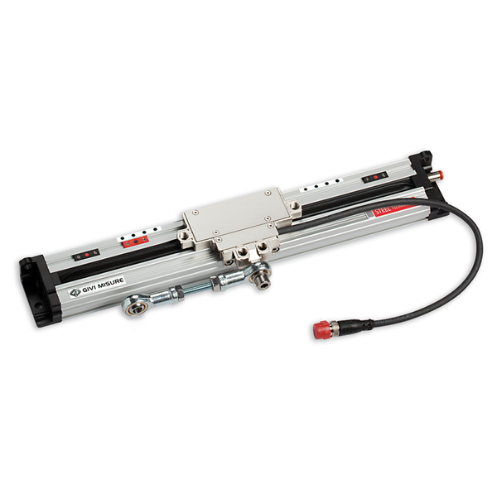

GVS202S T5E 0220 05VL M0.5/S CG1 Zero ref 20mm left OPTICAL ENCODER Givi Misure Vietnam

Givi Misure GVS202S (Mã hiệu: T5E 0220 05VL M0.5/S CG1) là dòng thước đo tuyến tính (Optical Linear Scale) cao cấp của Ý. Thiết bị này sử dụng nguyên lý quang học để đo lường vị trí, thường được lắp đặt trên các máy công cụ CNC, máy cắt dây hoặc các hệ thống tự động hóa yêu cầu độ chính xác đến từng micromet.

I. Giải Mã Chi Tiết Mã Sản Phẩm GVS202S T5E 0220 05VL M0.5/S CG1 Zero ref 20mm left OPTICAL ENCODER Givi Misure Vietnam

Dựa trên cấu trúc kỹ thuật của Givi Misure, các thông số được hiểu như sau:

GVS202S: Dòng thước đo tuyến tính loại mỏng (Slim profile), thiết kế tối ưu cho không gian hẹp nhưng vẫn đảm bảo độ bền cơ khí.
T5E: Độ phân giải của thước. Thường tương ứng với mức 5 μm (0.005mm).
0220: Chiều dài đo hữu dụng (Measuring length) là 220 mm.
05VL: Điện áp nguồn cấp và tín hiệu đầu ra. 05V tương ứng nguồn 5VDC; L chỉ định tín hiệu dạng Line Driver (RS422), giúp chống nhiễu cực tốt khi truyền xa.
M0.5/S: Chiều dài cáp kết nối (thường là 0.5 mét) kèm vỏ bọc bảo vệ bằng lưới thép (Steel braided).
CG1: Loại đầu nối (Connector).
Zero ref 20mm left: Điểm tham chiếu (Reference mark) được đặt cách đầu trái của hành trình đo 20 mm. Điều này giúp máy xác định lại vị trí “Home” chính xác sau mỗi lần khởi động.

II. Đặc Điểm Công Nghệ Nổi Bật

Tìm hiểu thêm

1. Nguyên Lý Quang Học Độ Chính Xác Cao

Thước sử dụng một dải lưới thủy tinh (Grating) bên trong. Đầu đọc di chuyển dọc theo thước và quét các vạch chia cực nhỏ bằng ánh sáng hồng ngoại, cho phép đọc vị trí với sai số cực thấp.

2. Thiết Kế Tự Căn Chỉnh (Self-aligned)

Dòng GVS202S có bộ phận trượt bên trong đầu đọc được trang bị lò xo tự căn chỉnh. Điều này giúp thiết bị duy trì độ chính xác ngay cả khi bề mặt lắp đặt trên máy không hoàn toàn phẳng tuyệt đối.

3. Hệ Thống Làm Kín Bền Bỉ

Thước được trang bị môi cao su (Lip seals) kép dọc theo thân nhôm. Thiết kế này ngăn chặn hiệu quả dầu làm mát, phoi sắt và bụi bẩn xâm nhập vào bên trong làm hỏng lưới thủy tinh.

III. Thông Số Kỹ Thuật

Đặc tính	Chi tiết
Hành trình đo	220 mm
Độ phân giải	5 μm (0.005 mm)
Tín hiệu đầu ra	Line Driver (RS422)
Tốc độ di chuyển tối đa	60 m/phút (tùy phiên bản)
Vật liệu vỏ	Nhôm định hình chịu lực
Cấp bảo vệ	IP54 (Tiêu chuẩn) hoặc IP64 (Tùy chọn)

IV. Ứng Dụng Thực Tế

Máy Công Cụ: Lắp trên trục X, Y hoặc Z của máy phay, máy tiện thủ công nâng cấp lên màn hình hiển thị số (DRO).
Máy Cắt CNC: Phản hồi vị trí thực tế cho bộ điều khiển để bù sai số cơ khí của trục vít me.
Thiết Bị Đo Lường: Sử dụng trong các máy đo biên dạng hoặc kiểm tra chất lượng sản phẩm.

V. Lưu Ý Khi Lắp Đặt Và Bảo Trì

Căn chỉnh song song: Khi lắp đặt, cần đảm bảo thân thước song song tuyệt đối với hành trình di chuyển của máy (sử dụng đồng hồ so). Sai lệch quá lớn sẽ gây mòn môi cao su và làm sai số kết quả đo.
Vệ sinh môi cao su: Không dùng khí nén xịt trực tiếp vào môi cao su vì có thể đẩy bụi bẩn vào sâu bên trong. Nên lau bằng khăn mềm ẩm nếu cần.
Điểm tham chiếu (Zero Ref): Với thiết kế “20mm left”, hãy đảm bảo máy có thể di chuyển qua điểm này khi thực hiện quy trình tìm điểm gốc (Homing).

Kết luận: Givi Misure GVS202S là một linh kiện thay thế hoặc nâng cấp lý tưởng cho các máy công cụ cần độ chính xác cao và hoạt động ổn định trong môi trường dầu mỡ công nghiệp.
