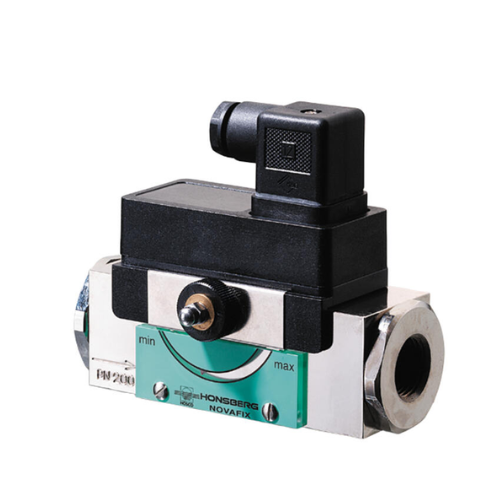

🌊 Honsberg HD1K-025GM020A-H4.2: Công Tắc Lưu Lượng Piston (Dải 4-20 L/phút)

HD1K-025GM020A- H4.2 Flow Sensing Honsberg Vietnam

Honsberg HD1K-025GM020A-H4.2 là thiết bị giám sát lưu lượng dạng piston từ tính cao cấp, được thiết kế cho các hệ thống đường ống DN25 (1 inch). Model này kết hợp dải đo trung bình (lên đến 20 L/phút) với chuẩn kết nối điện M12 (H4.2) hiện đại, mang lại sự ổn định tuyệt đối cho các ứng dụng công nghiệp tự động hóa.

---

I. Giải Mã Mã Cấu Hình (HD1K-025GM020A-H4.2)

• HD1K: Dòng công tắc lưu lượng sử dụng piston và lò xo phản hồi, cho phép hoạt động chính xác ở mọi tư thế lắp đặt.

• 025: Kích thước cổng kết nối tiêu chuẩn DN25 (Ren trong G 1″).

• G: Vật liệu thân máy bằng Đồng mạ niken (Nickel-plated brass) bền bỉ.

• M: Kiểu kết nối ren trong (Female thread).

• 020: Dải lưu lượng hoạt động: 4 – 20 L/phút (đối với nước).

• A: Tiếp điểm đầu ra thường mở (Normally Open – NO). Tiếp điểm đóng lại khi dòng chảy đạt ngưỡng cài đặt.

• H4.2: Kết nối điện bằng đầu cắm tròn M12x1 (4 chân). Đảm bảo tính linh hoạt và khả năng chống nước đạt chuẩn IP67.

---

II. Đặc Điểm Kỹ Thuật Vượt Trội HD1K-025GM020A- H4.2 Flow Sensing Honsberg Vietnam

Tìm hiểu thêm

1. Cơ Chế Piston Lò Xo Độc Lập

Thiết bị sử dụng lò xo để đẩy piston về vị trí ban đầu khi dòng chảy dừng lại. Điều này giúp loại bỏ sai số do trọng lực, cho phép bạn lắp cảm biến theo chiều dọc, ngang hoặc bất kỳ góc nào mà không cần hiệu chỉnh lại.

2. Kết Nối M12x1 (H4.2) Tiện Lợi

Việc sử dụng đầu nối M12 giúp rút ngắn thời gian lắp đặt và thay thế (Plug-and-Play). Đây là chuẩn kết nối lý tưởng để đưa tín hiệu trực tiếp về các module I/O của PLC hoặc các bộ thu thập dữ liệu tập trung.

3. Chịu Áp Suất Và Va Đập Thủy Lực

Với vỏ đồng mạ niken dày, HD1K-025 có thể chịu được áp suất vận hành lên tới 200 bar, bảo vệ hệ thống an toàn trước các cú sốc áp suất đột ngột.

---

III. Thông Số Kỹ Thuật Chi Tiết

Đặc tính	Chi tiết
Dải đo (Nước)	4 – 20 L/phút
Áp suất tối đa	200 bar
Nhiệt độ môi chất	Tối đa $120^\circ\text{C}$
Tín hiệu ra	Tiếp điểm Reed Switch (NO)
Kiểu kết nối điện	Plug M12x1, 4-pin
Cấp bảo vệ	IP67 (với cáp M12 phù hợp)

---

IV. Ứng Dụng Thực Tế HD1K-025GM020A- H4.2 Flow Sensing Honsberg Vietnam

• Hệ thống làm mát trung tâm: Giám sát lưu lượng nước giải nhiệt cho các máy phát điện hoặc máy nén khí trục vít.

• Sản xuất bán dẫn & Laser: Kiểm soát dòng nước làm mát cho các thiết bị nhạy cảm yêu cầu lưu lượng ổn định trên 4 L/phút.

• Ngành nhựa & Cao su: Giám sát lưu lượng nước làm mát khuôn đúc trong các chu kỳ ép nhiệt.

• Hệ thống lọc công nghiệp: Phát hiện tình trạng tắc nghẽn lõi lọc dựa trên sự sụt giảm lưu lượng dòng chảy.

---

V. Hướng Dẫn Đấu Nối Và Bảo Trì

1. Sơ đồ chân M12 (Pinout): Đối với tiếp điểm NO (ký hiệu A), tín hiệu thường nằm ở Chân 1 (Nguồn) và Chân 4 (Tín hiệu). Tuy nhiên, bạn nên kiểm tra sơ đồ đi kèm trên thân máy để đảm bảo đấu nối chính xác.

2. Bộ lọc Y-Strainer: Vì piston có chứa nam châm, nó rất dễ hút các mạt sắt có trong đường ống. Luôn lắp đặt bộ lọc phía trước cảm biến để tránh kẹt piston.

3. Điều chỉnh điểm báo: Bạn có thể nới lỏng vít và dịch chuyển phần nhựa chứa cảm biến dọc theo trục máy để tinh chỉnh mức lưu lượng muốn kích hoạt báo động.

Kết luận: Honsberg HD1K-025GM020A-H4.2 là giải pháp giám sát lưu lượng hiện đại, bền bỉ và dễ dàng tích hợp, mang lại sự bảo vệ tối ưu cho hệ thống đường ống 1 inch của bạn.
