🌀 Khớp Quay Tengxuan HS-XF080-A34 (Rotary Joint)

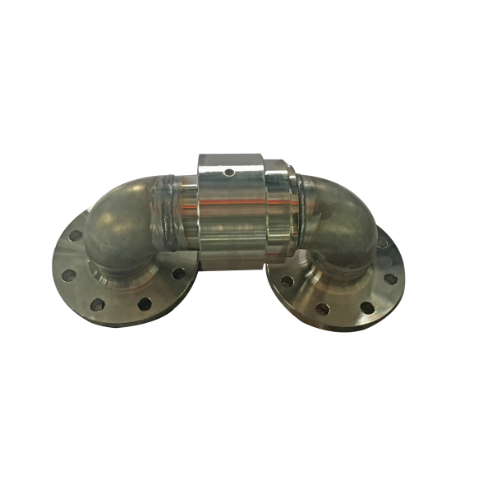

HS-XF080-A34 Joint Tengxuan Technology Vietnam

Tengxuan HS-XF080-A34 là dòng khớp quay (Rotary Joint/Swivel Joint) hiệu suất cao đến từ Tengxuan Technology (Giang Tô, Trung Quốc) – một trong những nhà sản xuất khớp quay hàng đầu thế giới. Model này được thiết kế chuyên dụng để truyền dẫn các loại lưu chất (nước, dầu nóng, hơi nước hoặc khí) từ một đường ống cố định vào một bộ phận máy đang quay tròn (như trục lô cán, trống sấy) mà không gây rò rỉ.

---

I. Giải Mã Ký Hiệu Kỹ Thuật (Model Breakdown)

Dựa trên quy chuẩn phân loại của Tengxuan, mã HS-XF080-A34 có các đặc tính sau:

Thành phần	Ý nghĩa kỹ thuật
HS	Dòng khớp quay tiêu chuẩn (High-Speed hoặc Hydraulic Swivel tùy series).
XF	Cấu hình lưu chất: Thường dùng cho Nước làm mát hoặc Dầu thủy lực.
080	Kích thước danh định: DN80 (Tương đương đường ống 3 inch).
A34	Mã biến thể về kiểu kết nối (Ren/Mặt bích) và vật liệu phớt chặn bên trong.

---

II. Đặc Điểm Công Nghệ Nổi Bật HS-XF080-A34 Joint Tengxuan Technology Vietnam\

Tìm hiểu thêm

1. Công Nghệ Phớt Cơ Khí (Mechanical Seal)

HS-XF080 sử dụng phớt chặn cơ khí kép hoặc đơn tùy cấu hình, giúp:

• Chống mài mòn: Mặt phớt thường làm bằng Silicon Carbide (SiC) hoặc Tungsten Carbide giúp chịu được ma sát cao ở tốc độ vòng quay lớn.

• Tự cân bằng: Thiết kế lò xo ép giúp mặt phớt luôn khít, ngay cả khi trục quay bị rung lắc nhẹ hoặc giãn nở nhiệt.

2. Vật Liệu Thân Vỏ Cao Cấp

Thân khớp quay thường được đúc từ thép không gỉ (Stainless Steel) hoặc hợp kim đồng đặc biệt:

• Chống ăn mòn: Đặc biệt quan trọng khi truyền dẫn nước làm mát có chứa hóa chất hoặc dầu nóng.

• Chịu áp suất: Thiết kế vỏ dày giúp chịu được áp suất vận hành lên đến hàng chục bar.

3. Vòng Bi Chính Xác (Precision Bearings)

Sử dụng hai vòng bi đỡ (Ball bearings) giúp trục quay vận hành êm ái, giảm mô-men xoắn khởi động và kéo dài tuổi thọ cho phớt chặn.

---

III. Thông Số Kỹ Thuật Dự Kiến HS-XF080-A34 Joint Tengxuan Technology Vietnam

Đặc tính	Thông số (Tham khảo)
Kích thước cổng	DN80 (G 3″ hoặc Mặt bích)
Áp suất tối đa	1.5 – 2.5 MPa (15 – 25 bar)
Tốc độ quay tối đa	500 – 1500 RPM (Tùy lưu chất)
Nhiệt độ hoạt động	Tối đa $120^\circ\text{C}$ (Nước) hoặc $200^\circ\text{C}$ (Dầu)
Lưu chất tương thích	Nước, dầu thủy lực, khí nén

---

IV. Ứng Dụng Thực Tế

• Ngành Giấy & Bao bì: Cấp hơi nóng hoặc nước làm mát cho các lô sấy, lô ép.

• Ngành Thép: Làm mát các trục cán thép trong quy trình cán nóng/cán nguội.

• Ngành Nhựa & Cao su: Truyền dẫn dầu nóng vào các trục vít đùn hoặc khuôn ép.

• Ngành Dệt nhuộm: Cấp nước nóng cho các máy nhuộm vải dạng trục quay.

---

V. Lưu Ý Lắp Đặt & Bảo Trì HS-XF080-A34 Joint Tengxuan Technology Vietnam

1. Ống nối mềm (Flexible Hoses): Bắt buộc sử dụng ống mềm để kết nối khớp quay với đường ống cố định. Không lắp ống cứng trực tiếp vì sẽ làm triệt tiêu khả năng tự căn chỉnh của khớp, gây hỏng phớt nhanh chóng.

2. Hướng quay: Kiểm tra ren kết nối (ren trái – LH hoặc ren phải – RH) phải ngược với chiều quay của trục máy để tránh khớp bị tự nới lỏng khi vận hành.

3. Vệ sinh lưu chất: Đảm bảo nguồn nước hoặc dầu không chứa cặn bẩn kim loại. Các hạt cứng li ti có thể làm xước mặt phớt và gây rò rỉ tức thì.

4. Bôi trơn: Nếu model có núm mỡ, hãy bơm mỡ chịu nhiệt định kỳ theo hướng dẫn của nhà sản xuất để bảo vệ vòng bi.

Kết luận: Tengxuan HS-XF080-A34 là một giải pháp truyền dẫn lưu chất bền bỉ, giúp giảm thiểu thời gian dừng máy và tối ưu hóa hiệu suất cho các hệ thống quay công nghiệp.
