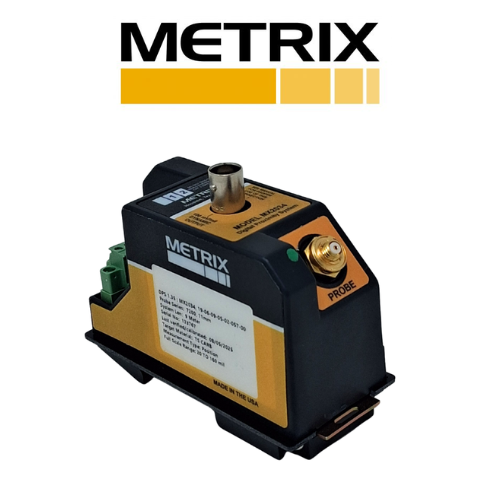

Metrix MX2034 Proximity Transmitter: Giám Sát Độ Rung và Dịch Chuyển Trục Quay 🔬

MX2034-06-08-09-05-02-072-00 Proximity Transmitter Metrix Vietnam

Metrix Instrument Co. là nhà cung cấp hàng đầu của Mỹ. Họ chuyên về thiết bị giám sát máy móc. MX2034 Proximity Transmitter là một bộ chuyển đổi tín hiệu quan trọng. Đây là một thiết bị Đo Lường Tiệm Cận Không Tiếp Xúc. Nó được thiết kế cho các máy móc quan trọng.

Thiết bị này đo khoảng cách. Nó đo khoảng cách giữa đầu dò và trục quay. Mã MX2034 xác định Bộ Chuyển Đổi Tiệm Cận (Transmitter) dòng 2000. Nó tích hợp khả năng xử lý tín hiệu. Nó là công cụ thiết yếu. Nó cần cho việc bảo trì dự đoán (P $\text{M}$).

---

1. Giới Thiệu Tổng Quan Về Proximity Transmitter MX2034

Tìm hiểu thêm

Đại lý Metrix Vibration Vietnam – Metrix Vibration Vietnam

MX2034 là giải pháp giám sát chi phí thấp. Nó cần cho việc bảo vệ máy móc.



1.1. Nguyên Lý Hoạt Động Của Cảm Biến Tiệm Cận (Proximity) MX2034-06-08-09-05-02-072-00 Proximity Transmitter Metrix Vietnam



Cảm biến này hoạt động dựa trên nguyên lý dòng điện xoáy.

• Đầu Dò (Probe): Phát ra trường điện từ tần số cao.
• Trục Quay (Target): Trường điện từ tạo ra dòng điện xoáy. Nó tạo ra trên bề mặt trục dẫn điện.
• Đo Khoảng Cách: Cường độ dòng điện xoáy thay đổi. Nó thay đổi theo khoảng cách từ đầu dò đến trục.
• Ứng Dụng: Độ dịch chuyển trục quay. Nó được chuyển thành tín hiệu $\text{4-20 mA}$.



1.2. Giải Mã Mã Sản Phẩm MX2034-06-08-09-05-02-072-00



Mã này là một chuỗi cấu hình cụ thể:

• MX2034: Dòng Proximity Transmitter tích hợp.
• 06: Đường Kính Đầu Dò (Thường là $\text{6 mm}$).
• 08: Dải Đo Tuyến Tính (Ví dụ: $\text{2 mm}$ hoặc $\text{4 mm}$).
• 09: Chiều Dài Vỏ Đầu Dò (ví dụ: $\text{90 mm}$).
• 05: Chiều Dài Cáp Đầu Dò (ví dụ: $\text{5 m}$).
• 02: Kiểu Đầu Ra (Thường là $\text{4-20 mA}$).
• 072: Đầu Ra Điện Áp hoặc Độ Nhạy (Ví dụ: $\text{7.87 V/mm}$ hoặc $\text{200 mV/mil}$).
• 00: Tùy Chọn Khác (Không có tùy chọn bổ sung).



1.3. Vai Trò Trong Giám Sát Máy Quan Trọng



Thiết bị này đảm bảo hoạt động an toàn của máy.

• Độ Dịch Chuyển Tương Đối: Đo sự dịch chuyển trục. Nó đo so với vỏ máy (độ rung).
• Định Vị Trục: Đo vị trí tĩnh của trục. Nó cần để kiểm tra khe hở.
• Cảnh Báo Sớm: Cung cấp tín hiệu $\text{4-20 mA}$ chuẩn. Nó cần để kết nối $\text{PLC}$ hoặc $\text{DCS}$.

---



2. Đặc Trưng và Thông Số Kỹ Thuật Chi Tiết MX2034-06-08-09-05-02-072-00 Proximity Transmitter Metrix Vietnam



MX2034 được tối ưu hóa cho độ chính xác và độ tin cậy.



2.1. Thông Số Đo Lường Tiệm Cận



Độ tuyến tính và độ nhạy là quan trọng.

Thông Số	Giá Trị Tiêu Biểu	Chi Tiết Chức Năng
Dải Đo Tuyến Tính	$2 \text{ mm}$ (hoặc $80 \text{ mil}$)	Phạm vi đo mà tín hiệu ra là tuyến tính.
Độ Nhạy (Sensitivity)	$7.87 \text{ V/mm}$	Tỉ lệ thay đổi điện áp. Nó cần theo khoảng cách.
Đầu Ra Tiêu Chuẩn	$4-20 \text{ mA}$	Tín hiệu dòng điện công nghiệp.
Tần Số Đáp Ứng	$0 \text{ Hz}$ đến $10 \text{ kHz}$	Khả năng đo cả dịch chuyển tĩnh và rung động.



2.2. Thiết Kế và Cấu Hình Tích Hợp



MX2034 là một bộ chuyển đổi tích hợp.

• Tích Hợp: Bộ chuyển đổi ($\text{Transmitter}$) và $\text{Driver}$ được kết hợp. Nó giúp giảm thiểu dây cáp.
• Nguồn Cấp: Thường yêu cầu nguồn $\text{DC}$ ($\text{24 V}$ hoặc tương tự).
• Vỏ Bọc: Vỏ kim loại chắc chắn. Nó chống lại môi trường công nghiệp.



2.3. Lợi Ích Của Đầu Ra $\text{4-20 mA}$



Tín hiệu dòng điện có khả năng chống nhiễu tốt.

• Chống Nhiễu: Tín hiệu dòng điện ít bị suy giảm. Nó cần cho đường truyền dài.
• Tích Hợp Dễ Dàng: Kết nối trực tiếp. Nó kết nối $\text{PLC}$ hoặc $\text{DCS}$.
• Kiểm Tra Trạng Thái: $\text{4 mA}$ thường là $\text{ZERO}$. $\text{20 mA}$ là $\text{FULL SCALE}$.

---



3. Ứng Dụng Chuyên Sâu và Lợi Ích Vận Hành MX2034-06-08-09-05-02-072-00 Proximity Transmitter Metrix Vietnam



MX2034 là lý tưởng. Nó cần cho các máy có trục quay.



3.1. Máy Nén và Máy Bơm Ly Tâm



Giám sát chuyển động trục quay.

• Rung Động Trục: Đo độ rung động. Nó đo để phát hiện sự mất cân bằng.
• Vị Trí Trục (Axial Position): Đo dịch chuyển dọc trục. Nó cần để bảo vệ ổ trục.



3.2. Tuabin và Máy Phát Điện



Kiểm soát các thông số vận hành quan trọng.

• Khe Hở: Đảm bảo khe hở trục. Nó cần phù hợp với thiết kế.
• Phát Hiện Lỗi Sớm: Cảnh báo sớm. Nó cần khi có lỗi ổ trục hoặc tiếp xúc.



3.3. Lợi Ích Trong Bảo Trì Dự Đoán



Chuyển từ bảo trì phản ứng sang bảo trì chủ động.

• Ngăn Ngừa Hỏng Hóc: Phát hiện sự cố sớm. Nó cần trước khi chúng trở nên nghiêm trọng.
• Tối Ưu Hóa Thời Gian: Giảm thời gian ngừng máy đột ngột.

---



4. Lắp Đặt, Cấu Hình và Bảo Trì MX2034-06-08-09-05-02-072-00 Proximity Transmitter Metrix Vietnam



Lắp đặt cảm biến tiệm cận cần độ chính xác cao.



4.1. Lắp Đặt Cơ Học và Căn Chỉnh



Vị trí lắp đặt là rất quan trọng.

• Khe Hở (Gap): Cài đặt khe hở ban đầu. Nó cần phải nằm trong dải đo tuyến tính.
• Bề Mặt Trục: Bề mặt đo phải sạch sẽ và phẳng.



4.2. Cấu Hình và Hiệu Chuẩn



Kiểm tra tín hiệu đầu ra $\text{4-20 mA}$.

• Kiểm Tra $\text{Bias}$: Đo tín hiệu $\text{DC}$ tĩnh. Nó cần khi trục không quay.
• Hiệu Chuẩn: Điều chỉnh độ nhạy $\text{mV/V}$ nếu cần.



4.3. Bảo Trì Định Kỳ



Kiểm tra độ bẩn và kết nối.

• Vệ Sinh: Giữ đầu dò sạch sẽ.
• Kiểm Tra Cáp: Đảm bảo cáp nối không bị hư hỏng.

---



5. Kết Luận: MX2034 – Đảm Bảo Sức Khỏe Máy Móc Quay



Metrix MX2034 Proximity Transmitter là thiết bị giám sát trục quay. Nó có độ tin cậy cao.

Với đầu ra $\text{4-20 mA}$ tiêu chuẩn, khả năng đo Rung Động và Dịch Chuyển Trục, và thiết kế Tích Hợp, MX2034 cung cấp:

1. Đo Lường Chính Xác: Giám sát độ dịch chuyển trục.
2. Tích Hợp Dễ Dàng: Kết nối trực tiếp với $\text{PLC/DCS}$.
3. Cảnh Báo Chủ Động: Phát hiện sớm các lỗi cơ khí.

MX2034 là chìa khóa. Nó giúp kéo dài tuổi thọ của máy móc quan trọng.
