📏 Gefran PC-M-0750: Cảm Biến Vị Trí Tuyến Tính (Rectilinear Displacement Transducer)

PC-M-0750-XL0318 L000X000X00 RECTILINEAR Gefran Vietnam

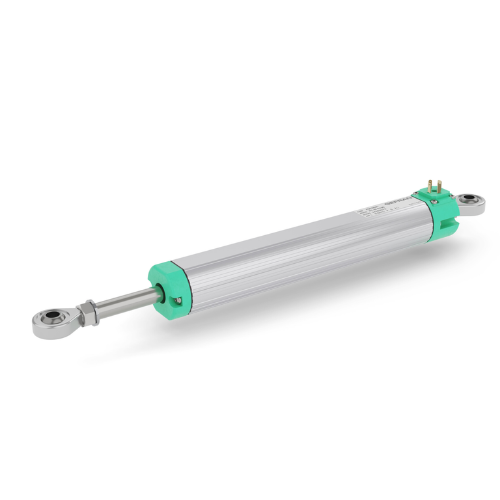

Gefran PC-M-0750 là dòng cảm biến chuyển vị tuyến tính dạng thanh trượt (potentiometric) chất lượng cao, được thiết kế để đo khoảng cách hoặc vị trí chính xác trong các ứng dụng công nghiệp. Với hành trình đo 750mm, thiết bị này sử dụng công nghệ điện trở dải nhựa dẫn điện (conductive plastic) giúp vận hành bền bỉ và độ phân giải vô hạn.

---

I. Giải Mã Cấu Hình (Configuration Breakdown)

Dựa trên mã sản phẩm PC-M-0750-XL0318, chúng ta có các thông số kỹ thuật đặc trưng sau:

Thành phần	Ý nghĩa kỹ thuật
PC	Dòng cảm biến thân vuông, lắp đặt bằng kẹp giữ (brackets).
M	Phiên bản cơ khí tiêu chuẩn (Mechanical version).
0750	Hành trình đo hữu ích: 750 mm.
XL0318	Biến thể về đầu nối điện hoặc cấu hình trục đặc biệt (thường là cáp hoặc đầu nối chuẩn).
RECTILINEAR	Chuyển động thẳng dọc theo trục của cảm biến.

---

II. Đặc Điểm Công Nghệ Nổi Bật

1. Độ Phân Giải Vô Hạn (Infinite Resolution)

Tìm hiểu thêm

Sử dụng dải điện trở nhựa dẫn điện đặc biệt, cảm biến cung cấp tín hiệu ra thay đổi liên tục theo vị trí trục. Điều này cho phép hệ thống điều khiển nhận diện được những thay đổi vị trí nhỏ nhất mà không bị giới hạn bởi các bước nhảy kỹ thuật số.

2. Tuổi Thọ Cơ Học Cực Cao

Thiết bị được thiết kế để hoạt động lên đến 100 triệu lần dịch chuyển. Trục thép không gỉ chạy trên ổ bạc tự bôi trơn giúp giảm thiểu mài mòn, ngay cả trong điều kiện vận hành tốc độ cao (lên đến 10 m/s).

3. Khả Năng Tự Cân Bằng (Linearity)

Gefran PC-M duy trì độ tuyến tính cực tốt (sai số cực thấp so với khoảng cách thực tế), giúp việc lập trình và hiệu chuẩn trên PLC trở nên đơn giản và chính xác tuyệt đối.

---

III. Thông Số Kỹ Thuật Chi Tiết PC-M-0750-XL0318 L000X000X00 RECTILINEAR Gefran Vietnam

Đặc tính	Thông số kỹ thuật
Hành trình đo hữu ích	750 mm
Hành trình cơ học	~758 mm
Sai số tuyến tính	$\pm 0.05\%$
Điện trở định mức	Thường là $5\text{ k}\Omega$ hoặc $10\text{ k}\Omega$
Nhiệt độ hoạt động	$-30^\circ\text{C}$ đến $+100^\circ\text{C}$
Cấp bảo vệ	IP65 (Chống bụi và tia nước)
Tốc độ dịch chuyển tối đa	$10\text{ m/s}$

---

IV. Ứng Dụng Thực Tế PC-M-0750-XL0318 L000X000X00 RECTILINEAR Gefran Vietnam

• Máy ép nhựa (Injection Molding): Giám sát vị trí đóng/mở khuôn hoặc hành trình của trục vít đùn nhựa.

• Máy gia công gỗ: Điều khiển vị trí lưỡi cắt hoặc bàn máy.

• Hệ thống thủy lực: Tích hợp vào xi lanh để phản hồi vị trí hành trình piston.

• Máy dập kim loại: Kiểm soát độ sâu và hành trình dập của khuôn.

---

V. Lưu Ý Lắp Đặt & Bảo Trì PC-M-0750-XL0318 L000X000X00 RECTILINEAR Gefran Vietnam

1. Căn chỉnh trục: Đảm bảo trục của cảm biến song song tuyệt đối với hướng dịch chuyển của máy. Sự lệch trục sẽ gây áp lực lên bạc đạn và làm nhanh mòn dải điện trở.

2. Đấu nối điện: Thiết bị hoạt động như một bộ chia áp (voltage divider). Luôn kết nối với các ngõ vào Analog có trở kháng cao trên PLC để tránh làm sai lệch kết quả đo.

3. Vệ sinh: Giữ cho trục thép luôn sạch sẽ. Nếu bụi bẩn bám dày trên trục và chui vào bên trong thân cảm biến, nó có thể làm trầy xước dải nhựa dẫn điện gây nhiễu tín hiệu.

4. Kẹp giữ (Brackets): Sử dụng các kẹp giữ đi kèm để cố định thân cảm biến chắc chắn vào khung máy, tránh rung động làm ảnh hưởng đến kết quả đo.

Kết luận: Gefran PC-M-0750 là giải pháp đo lường vị trí tin cậy, mạnh mẽ và kinh tế cho các hệ thống máy móc yêu cầu độ chính xác cao trong hành trình dài.
