CTE TECH PE-17F: Máy Biến Điện Áp Trung Thế (17.5 kV) Tải Cảm Ứng

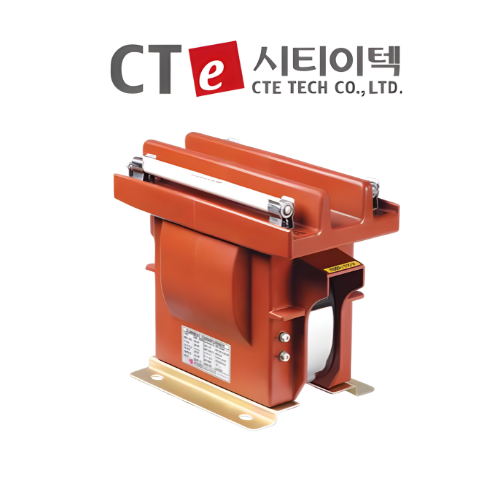

PE-17F Voltage Transformer CTE Tech Vietnam

CTE Tech là nhà sản xuất hàng đầu. Họ chuyên về thiết bị đo lường điện. PE-17F là một sản phẩm cốt lõi. Đây là một Máy Biến Điện Áp (Voltage Transformer – VT). Nó được thiết kế để đo điện áp. Nó dùng trong các trạm biến áp và hệ thống phân phối.

Thiết bị này có khả năng chịu đựng điện áp cao. Nó cung cấp tín hiệu điện áp thấp an toàn. Nó cần cho đồng hồ đo, rơ-le bảo vệ và thiết bị điều khiển. Mã PE-17F xác định dòng sản phẩm PE, mức điện áp danh định (ví dụ: $\text{17.5}$ kV), và cấu hình cách điện F (Fully Insulated) hoặc loại cuộn dây cụ thể. Nó là công cụ thiết yếu. Nó cần cho việc giám sát và bảo vệ hệ thống điện.

---

1. Giới Thiệu Tổng Quan Về Voltage Transformer PE-17F

Tìm hiểu thêm



PE-17F là một thiết bị đo lường an toàn và chính xác. Nó được sử dụng trong lưới điện trung thế.



1.1. Chức Năng Chính Của VT v



Máy biến điện áp có hai vai trò chính.

• Đo Lường: Cung cấp điện áp chính xác và tỷ lệ thuận. Nó cần cho các đồng hồ đo điện năng.
• Bảo Vệ: Cung cấp điện áp chính xác ngay cả khi quá độ. Nó cần cho rơ-le bảo vệ để phát hiện sự cố.
• Cô Lập: Cách ly thiết bị đo lường. Nó cách ly khỏi điện áp cao nguy hiểm.



1.2. Giải Mã Mã Sản Phẩm PE-17F



Mã này xác định các thông số kỹ thuật cốt lõi.

• PE: Chỉ định Dòng Máy Biến Điện Áp Inductive (Cảm Ứng) ngoài trời hoặc trong nhà.
• 17: Chỉ định Mức Điện Áp Tối Đa của Hệ Thống. Thường là $\text{17.5}$ kV.
• F: Chỉ định Cấu Hình Cách Điện (có thể là Fully Insulated – Cách Điện Hoàn Toàn) hoặc Cấu Hình Cuộn Dây Cụ Thể.



1.3. Nguyên Lý Hoạt Động Của VT



VT hoạt động dựa trên nguyên lý cảm ứng điện từ (Electromagnetic Induction).

• Cuộn Sơ Cấp: Nối song song với đường dây điện áp cao. Nó có số vòng dây lớn.
• Cuộn Thứ Cấp: Nối với thiết bị đo. Nó có số vòng dây nhỏ.
• Tỷ Số Biến Áp: Điện áp cao được giảm xuống điện áp thấp an toàn (ví dụ: từ $\text{15000 V}$ xuống $\text{100 V}$).

---



2. Đặc Trưng Kỹ Thuật và Hiệu Suất Đo Lường PE-17F Voltage Transformer CTE Tech Vietnam



PE-17F được tối ưu hóa cho độ tin cậy và chính xác cao.



2.1. Thông Số Điện Áp và Tỷ Số Biến



Các thông số này là cần thiết cho thiết kế hệ thống.

Thông Số	Giá Trị Tiêu Biểu	Chi Tiết Chức Năng
Điện Áp Danh Định Sơ Cấp	$15$ kV, $15 / \sqrt{3}$ kV, hoặc $10$ kV	Điện áp chính xác được đo.
Điện Áp Danh Định Thứ Cấp	$100$ V, $110$ V, $100 / \sqrt{3}$ V	Điện áp đầu ra tiêu chuẩn cho thiết bị đo.
Tỷ Số Biến Áp	Ví dụ: $15000 / 100$ V	Tỷ lệ giảm điện áp chính xác.
Mức Cách Điện Tối Đa	$\text{17.5 / 38 / 95}$ kV	Mức chịu đựng điện áp xung và tần số công nghiệp.



2.2. Cấp Chính Xác (Accuracy Class)



Độ chính xác ảnh hưởng đến tính hóa đơn và bảo vệ.

• Đo Lường: Cấp $\text{0.2}$, $\text{0.5}$. Nó cần cho đo lường tài chính (Billing) và giám sát.
• Bảo Vệ: Cấp $\text{3P}$, $\text{5P}$. Nó cần cho rơ-le bảo vệ.
• Tải Danh Nghĩa (Burden): Khả năng chịu tải của cuộn thứ cấp (ví dụ: $\text{100}$ VA).



2.3. Thiết Kế Cách Điện và Cấu Trúc



Đảm bảo an toàn và tuổi thọ.

• Vật Liệu Cách Điện: Thường sử dụng Hợp Chất Epoxy Resin. Nó cần cho độ bền cơ học và cách điện cao.
• Cách Điện F: Thường chỉ định thiết kế cách điện mạnh mẽ hoặc kiểu lắp đặt cụ thể.
• Cấu Trúc: Thiết kế trong nhà (Indoor) hoặc ngoài trời (Outdoor).

---



3. Ứng Dụng Chuyên Sâu và Lợi Ích Vận Hành PE-17F Voltage Transformer CTE Tech Vietnam



PE-17F là lý tưởng. Nó cần cho các hệ thống phân phối và trạm biến áp.



3.1. Hệ Thống Đo Lường và Giám Sát



Cung cấp dữ liệu chính xác cho quản lý năng lượng.

• Đồng Hồ Đo Đếm: Cung cấp điện áp đầu vào cho đồng hồ đo. Nó cần để tính toán điện năng tiêu thụ.
• Thiết Bị Giám Sát Chất Lượng Điện: Cung cấp tín hiệu. Nó cần để phân tích sóng hài và sự cố.



3.2. Hệ Thống Bảo Vệ Rơ-le



Đảm bảo an toàn và ổn định hệ thống.

• Rơ-le Bảo Vệ: Phát hiện sự cố điện áp (quá áp, thấp áp) hoặc các sự cố phức tạp hơn. Nó cần để kích hoạt cắt mạch.
• Rơ-le Bảo Vệ Chạm Đất: Dùng trong các mạch $\text{3}$ pha. Nó cần để phát hiện điện áp chạm đất.



3.3. Lợi Ích Của PE-17F



Mang lại độ tin cậy và hiệu quả kinh tế.

• An Toàn Vận Hành: Cô lập điện áp cao. Nó cần để bảo vệ nhân viên và thiết bị.
• Độ Chính Xác Cao: Đảm bảo tính toán điện năng công bằng và chính xác.
• Độ Bền Cơ Học: Thiết kế chắc chắn chịu được môi trường điện lực.

---



4. Lắp Đặt, Vận Hành và Bảo Trì PE-17F Voltage Transformer CTE Tech Vietnam



Lắp đặt VT cần tuân thủ nghiêm ngặt các tiêu chuẩn an toàn điện.



4.1. Lắp Đặt Cơ Học và Điện Lực



Cần đảm bảo kết nối an toàn.

• Vị Trí Lắp Đặt: Gắn cố định VT trên bệ đỡ cách điện. Nó cần trong tủ điện hoặc trạm biến áp.
• Kết Nối Sơ Cấp: Nối cực sơ cấp. Nó cần song song với đường dây điện áp cao.
• Nối Đất: Đảm bảo cực nối đất của VT được nối đất an toàn và chắc chắn.



4.2. Đấu Dây Thứ Cấp



Đảm bảo mạch đo không bị hở mạch.

• Kết Nối Thiết Bị Đo: Nối cuộn thứ cấp. Nó cần với đồng hồ và rơ-le bằng dây dẫn phù hợp.
• Ngắn Mạch Thứ Cấp: Không bao giờ được phép hở mạch cuộn thứ cấp khi VT đang mang tải. Nó có thể tạo ra điện áp nguy hiểm.



4.3. Bảo Trì Định Kỳ



Bảo trì tập trung vào tính toàn vẹn cách điện.

• Kiểm Tra Vệ Sinh: Lau sạch bề mặt cách điện. Nó cần để tránh phóng điện bề mặt.
• Kiểm Tra Cách Điện: Đo điện trở cách điện. Nó cần định kỳ để đánh giá chất lượng cách điện.
• Kiểm Tra Kết Nối: Đảm bảo các kết nối điện không bị lỏng.

---



5. Kết Luận: PE-17F – Thiết Bị Đo Điện Áp Chủ Chốt Trong Lưới Điện



CTE Tech PE-17F Voltage Transformer là thiết bị quan trọng. Nó cần cho việc giám sát và bảo vệ lưới điện trung thế.

Với Khả Năng Chịu Điện Áp $\text{17.5}$ kV, Cấp Chính Xác Cao, và Thiết Kế Bền Vững, PE-17F cung cấp:

1. Đo Lường Chính Xác: Đảm bảo tính toán điện năng và chất lượng điện.
2. Bảo Vệ Đáng Tin Cậy: Hỗ trợ rơ-le phát hiện và xử lý sự cố nhanh chóng.
3. An Toàn Vận Hành: Cô lập hệ thống đo lường khỏi điện áp cao.

PE-17F là chìa khóa. Nó giúp vận hành lưới điện an toàn, ổn định và hiệu quả.
