10-F14-M201: Công Tắc Áp Suất Cơ Học United Electric Controls (UE 10 Series)

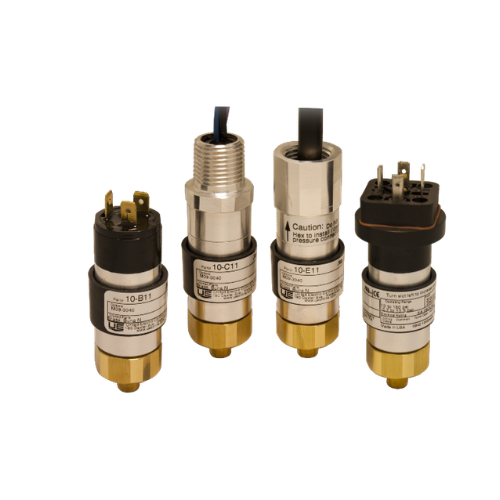

10-F14-M201 Cảm biến áp suât United Electric Controls Vietnam

Mã 10-F14-M201 thuộc dòng công tắc áp suất nhỏ gọn, hiệu suất cao (10 Series Compact Pressure Switches) do thương hiệu United Electric Controls (Mỹ) sản xuất. Thiết bị chuyên dùng để giám sát, cảnh báo và điều khiển ngưỡng áp suất tự động trong các hệ thống thủy lực, khí nén công nghiệp và thiết bị OEM.

1. Giải Mã Cấu Hình Mã Sản Phẩm 10-F14-M201

Cấu trúc định danh quy định các thông số phần cứng chuẩn của United Electric:

• 10: Dòng công tắc áp suất dạng trụ nhỏ gọn, thiết kế piston động chịu áp lực cao thuộc 10 Series.

• F: Tùy chọn kiểu kết nối điện ngõ ra dạng dây dẫn bảo vệ chuẩn kín nước (IP65 / NEMA 4).

• 14: Dải đo áp suất danh định (Model 14), tương ứng với dải điều chỉnh từ $180 \text{ đến } 3000\text{ psi}$ (khoảng $12.4 \text{ đến } 206.8\text{ bar}$).

• M201: Tùy chọn cài đặt sẵn từ nhà máy (Factory Set): Thiết bị được cài đặt sẵn một điểm tác động (set point) theo yêu cầu riêng của khách hàng trước khi xuất xưởng.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Tính Năng Vận Hành

Thiết kế piston động chịu áp lực cao

• Sử dụng cấu trúc piston tiên tiến, cho phép thiết bị chịu được áp suất quá tải lớn mà không làm hỏng cơ cấu truyền động bên trong.

Chỉnh điểm tác động chống can thiệp (Tamper-Resistant)

• Cơ cấu điều chỉnh áp suất thiết kế an toàn. Ngăn chặn việc vô tình làm lệch điểm cài đặt trong quá trình máy móc rung động liên tục.

Tiếp điểm điện SPDT độ nhạy cao

• Tích hợp công tắc chuyển mạch dạng đơn cực hai ngõ (SPDT) mạ vàng trên bề mặt tiếp điểm bạc. Đảm bảo độ tin cậy tuyệt đối ngay cả với dòng điện tải nhỏ (low-level switching).

3. Bảng Thông Số Kỹ Thuật Chi Tiết United Electric 10-F14-M201

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu	United Electric Controls (Mỹ / USA)
Dòng sản phẩm	10 Series Compact Pressure Switch
Mã sản phẩm	10-F14-M201
Dải điều chỉnh áp suất ($Adjustment Range$)	$180 \text{ đến } 3000\text{ psi}$ ($12.4 \text{ đến } 206.8\text{ bar}$)
Độ chênh lệch áp suất ($Deadband$)	Khoảng $50 \text{ đến } 400\text{ psi}$ ($3.4 \text{ đến } 27.6\text{ bar}$)
Áp suất làm việc tối đa ($Proof Pressure$)	Lên tới $8,000\text{ psi}$ ($551.6\text{ bar}$)
Áp suất phá hủy ($Burst Pressure$)	Lên tới $10,000\text{ psi}$ ($689.5\text{ bar}$)
Ngõ ra tín hiệu điện	1 tiếp điểm chuyển mạch SPDT
Định mức tải điện	$5\text{A}$ tải trở / $5\text{A}$ tải cảm tại $125/250\text{ VAC}$
Kết nối áp suất ($Pressure Connection$)	Ren ngoài $1/4″$ NPT (Male)
Cấp bảo vệ vỏ (Enclosure)	IP65 (Kiểu kết nối điện Type F)
Nhiệt độ vận hành	$-18^\circ\text{C} \text{ đến } +71^\circ\text{C}$ (với màng chắn Buna-N)

4. Ứng Dụng Thực Tế Trong Công Nghiệp

Tìm hiểu thêm

Công tắc áp suất United Electric 10-F14 được ứng dụng rộng rãi trong các hệ thống đòi hỏi độ bền cơ học cao:

• Hệ thống thủy lực di động (Mobile Hydraulics): Giám sát áp suất dầu trên xe cẩu. Máy ép thủy lực và thiết bị công trình.

• Hệ thống phanh & PCCC: Điều khiển áp suất trong các đường ống xả khí. Hệ thống chữa cháy tự động và phanh công nghiệp.

• Máy ép kiện và máy nén khí: Bảo vệ quá áp và ngắt mạch an toàn khi áp suất hệ thống vượt ngưỡng cho phép.

Mẹo kỹ thuật từ chuyên gia United Electric:

1. Kiểm tra áp suất đỉnh (Surge Pressure): Hãy đảm bảo áp suất cực đại (spike pressure) trong hệ thống thủy lực không vượt quá giới hạn $Proof Pressure$ của thiết bị ($8,000\text{ psi}$) để tránh làm hỏng màng piston bên trong.

2. Sử dụng van giảm chấn (Snubber): Nếu ứng dụng có hiện tượng búa nước hoặc dao động áp suất đột ngột. Nên lắp thêm van giảm chấn tại cổng ren $1/4\text{” NPT}$ để kéo dài tuổi thọ cho công tắc áp suất.
