SIGRIST 118442: Module Giao Tiếp Profibus Cho Hệ Thống SICON 🔗

118442 Interface Profibus DP zu SICON SIGRIST Vietnam

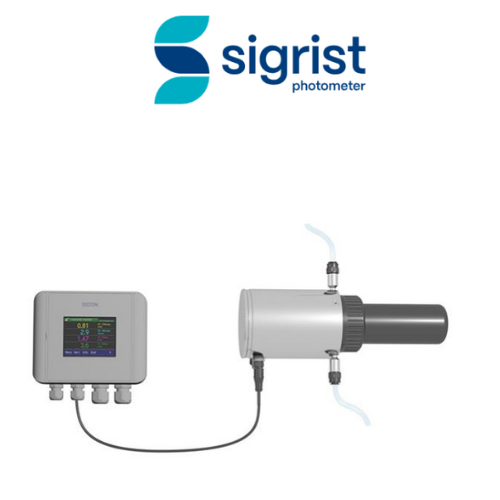

SIGRIST-PHOTOMETER AG là một công ty Thụy Sĩ. Họ chuyên về thiết bị đo lường quang học. Module 118442 là một phụ kiện thiết yếu. Đây là một Giao Diện Truyền Thông Số nâng cao. Nó được thiết kế cho Bộ Điều Khiển SICON.

Module này cho phép kết nối tốc độ cao. Nó kết nối $\text{SICON}$ với các hệ thống $\text{PLC}$ hoặc $\text{DCS}$ khác. Mã 118442 xác định Giao Tiếp $\text{Profibus}$ $\text{DP}$. Nó bổ sung cho chức năng $\text{Analog}$ tiêu chuẩn. Nó là công cụ thiết yếu. Nó cần cho tự động hóa nhà máy hoàn chỉnh.

---

1. Giới Thiệu Tổng Quan Về Module 118442 Profibus DP

Tìm hiểu thêm

Đại lý Sigrist Vietnam – Sigrist Vietnam

Module 118442 là cầu nối dữ liệu. Nó kết nối phân tích $\text{SIGRIST}$ với mạng lưới điều khiển.



1.1. Profibus DP: Giao Thức Truyền Thông Công Nghiệp 118442 Interface Profibus DP zu SICON SIGRIST Vietnam



$\text{Profibus}$ $\text{DP}$ là giao thức phổ biến. Nó được dùng cho tự động hóa cấp trường.

• $\text{DP}$ (Decentralized Peripherals): Tối ưu hóa cho tốc độ cao. Nó truyền dữ liệu giữa bộ điều khiển và thiết bị trường.
• Tốc Độ: Hỗ trợ tốc độ truyền lên tới $\text{12 Mbit/s}$.
• Độ Tin Cậy: Đảm bảo truyền dữ liệu chính xác. Nó cần trong môi trường công nghiệp nhiễu.



1.2. Chức Năng Cốt Lõi Của Module 118442



Module này chuyển đổi giao thức.

• Chuyển Đổi: Chuyển đổi dữ liệu nội bộ $\text{SICON}$. Nó chuyển thành định dạng $\text{Profibus}$ $\text{DP}$.
• Truyền Thông Hai Chiều: Cho phép $\text{PLC}$ đọc kết quả đo. Nó cũng cho phép ghi lệnh điều khiển.
• Tích Hợp: Cài đặt dễ dàng. Nó cần vào khe cắm mở rộng của $\text{SICON}$.



1.3. Giải Mã Mã Sản Phẩm 118442



Mã này xác định các tính năng cốt lõi của module.

• 118442: Mã sản phẩm $\text{SIGRIST}$. Nó chỉ định Module Giao Tiếp $\text{Profibus}$ $\text{DP}$. Nó cần cho bộ điều khiển $\text{SICON}$.

---



2. Đặc Trưng và Thông Số Kỹ Thuật Chi Tiết 118442 Interface Profibus DP zu SICON SIGRIST Vietnam



Module 118442 mở rộng khả năng giao tiếp của $\text{SICON}$.



2.1. Thông Số Giao Tiếp Profibus DP



Đảm bảo khả năng tương thích với hệ thống.

Thông Số	Giá Trị Tiêu Biểu	Chi Tiết Chức Năng
Giao Thức	$\text{Profibus}$ $\text{DP}$ $\text{V}0$/$\text{V}1$	Phiên bản giao thức hỗ trợ.
Tốc Độ Truyền	Tự Động (Lên tới $\text{12 Mbit/s}$)	Tốc độ truyền tối đa được hỗ trợ.
Đầu Nối Vật Lý	$\text{D-Sub}$ $\text{9}$ Chân	Đầu nối tiêu chuẩn cho $\text{Profibus}$ $\text{DP}$.
Địa Chỉ Thiết Bị	Cấu Hình Qua $\text{SICON}$	Địa chỉ thiết bị ($\text{Slave}$ $\text{Address}$) có thể được đặt.



2.2. Dữ Liệu Trao Đổi Qua Profibus DP



Dữ liệu được tổ chức thành các $\text{Slot}$ hoặc $\text{Word}$.

• Đầu Vào (Input): Kết quả đo hiện tại ($\text{FNU, ppm, AU}$). Trạng thái cảnh báo và lỗi.
• Đầu Ra (Output): Lệnh điều khiển. Ví dụ: Kích hoạt $\text{Zero}$ $\text{Point}$ $\text{Check}$. Lệnh hiệu chuẩn.



2.3. Tích Hợp Phần Mềm và $\text{GSD}$ File



Cần có file $\text{GSD}$ để tích hợp.

• $\text{GSD}$ File: $\text{Generic}$ $\text{Station}$ $\text{Description}$. Nó cần để khai báo module.
• Cấu Hình: $\text{PLC}$ sử dụng file $\text{GSD}$. Nó cần để nhận dạng cấu trúc dữ liệu của module.

---



3. Lợi Ích Của Việc Tích Hợp Profibus DP 118442 Interface Profibus DP zu SICON SIGRIST Vietnam



$\text{Profibus}$ $\text{DP}$ mang lại hiệu quả cao cho hệ thống.



3.1. Truyền Thông Nhanh và Chính Xác



Tốc độ $\text{Digital}$ vượt trội so với $\text{Analog}$.

• Tốc Độ: Cập nhật dữ liệu phân tích nhanh hơn.
• Độ Chính Xác: Tránh lỗi chuyển đổi $\text{Analog}$. Nó tránh hiện tượng $\text{Drift}$ tín hiệu.



3.2. Quản Lý Dữ Liệu Toàn Diện



Dữ liệu được truyền đầy đủ.

• Nhiều Tham Số: Truyền nhiều giá trị. Ví dụ: Giá trị đo, nhiệt độ, trạng thái bảo trì.
• Chẩn Đoán Lỗi: $\text{PLC}$ nhận thông tin lỗi chi tiết. Nó cần để chẩn đoán từ xa.



3.3. Đơn Giản Hóa Dây Dẫn và Lắp Đặt



Giảm thiểu công việc đấu nối.

• Giảm Cáp: Chỉ cần một cặp dây xoắn. Nó cần để truyền tất cả dữ liệu.
• Cấu Hình Tập Trung: Cấu hình $\text{SICON}$ qua $\text{PLC}$.

---



4. Lắp Đặt, Cấu Hình và Ứng Dụng 118442 Interface Profibus DP zu SICON SIGRIST Vietnam



Việc tích hợp $\text{Profibus}$ $\text{DP}$ yêu cầu chuyên môn.



4.1. Lắp Đặt Cơ Học và Điện



Module cần được lắp vào khe cắm trên $\text{SICON}$.

• Vị Trí: Lắp vào khe cắm mở rộng. Nó cần trên bo mạch chủ $\text{SICON}$.
• Đấu Nối: Kết nối cáp $\text{Profibus}$ $\text{DP}$ $\text{Shielded}$ $\text{Twisted}$ $\text{Pair}$ với đầu nối $\text{D-Sub}$.



4.2. Cấu Hình Phần Mềm (PLC/DCS)



Sử dụng file $\text{GSD}$ của $\text{SIGRIST}$ để cấu hình.

• Tải $\text{GSD}$ File: Nhập file vào phần mềm $\text{PLC}$ ($\text{SIMATIC}$ $\text{Manager}$ chẳng hạn).
• Địa Chỉ: Đặt địa chỉ $\text{Slave}$ trên $\text{SICON}$. Nó cần phải khớp với cấu hình $\text{PLC}$.
• Ánh Xạ Dữ Liệu: Xác định các vùng nhớ. Nó cần để đọc và ghi dữ liệu.



4.3. Ứng Dụng Điển Hình



Sử dụng trong các nhà máy có hệ thống điều khiển tập trung.

• Nhà Máy Xử Lý Nước: Giám sát độ đục. Nó cần cho $\text{SCADA}$ và lưu trữ dữ liệu.
• Nhà Máy Hóa Chất: Điều khiển phản ứng. Nó cần dựa trên phân tích $\text{In-line}$ nhanh chóng.

---



5. Kết Luận: 118442 – Tăng Cường Khả Năng Mạng Cho SICON



SIGRIST 118442 Profibus DP Interface là module quan trọng. Nó cần để mở rộng chức năng giao tiếp.

Với khả năng Truyền Thông Số Tốc Độ Cao, truyền Nhiều Tham Số và Chẩn Đoán Lỗi chi tiết, 118442 cung cấp:

1. Tích Hợp Hoàn Hảo: Kết nối $\text{SICON}$ liền mạch. Nó kết nối $\text{SICON}$ với hệ thống tự động hóa.
2. Độ Tin Cậy Dữ Liệu: Giảm thiểu lỗi $\text{Analog}$.
3. Vận Hành Hiệu Quả: Cho phép điều khiển và giám sát từ xa.

118442 là chìa khóa. Nó giúp tối ưu hóa hiệu suất nhà máy.
