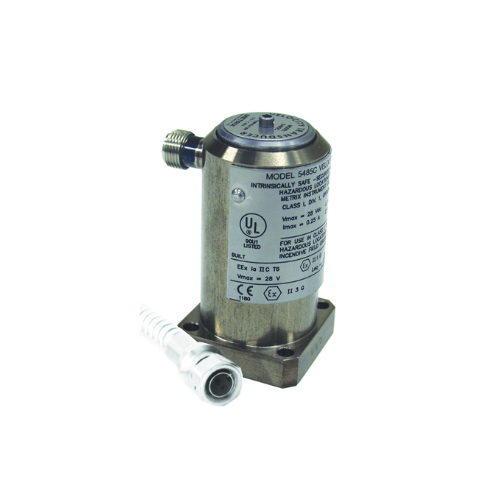

5485C-004: Cảm Biến Vận Tốc Rung Nhiệt Độ Cao Metrix

5485C-004 Cảm biến rung Metrix Vietnam

Mã 5485C-004 (Cấu hình mã đầy đủ: 5485C-004 hoặc tương đương với tùy chọn cáp rời) thuộc dòng cảm biến đo vận tốc rung động chuyên dụng nhiệt độ cao (High-Temperature Velocity Transducer) của thương hiệu Metrix Instrument (Mỹ). Thiết bị hoạt động dựa trên nguyên lý điện động (moving-coil), chuyên dùng để giám sát rung động trên tuabin khí, quạt lò hơi và các máy móc công nghiệp nặng có nhiệt độ bề mặt rất cao.

1. Giải Mã Cấu Hình Mã Sản Phẩm 5485C-004

Cấu trúc mã đặt hàng quy định các thông số phần cứng chuẩn của Metrix:

• 5485C: Dòng cảm biến đo vận tốc rung thế hệ mới chịu nhiệt độ cực cao.

• -004 (Output & Coil Option): Mã tùy chọn độ nhạy định mức $145\text{ mV/in/sec}$ ($5.71\text{ mm/sec}$) với điện trở cuộn dây trong khoảng $102\,\Omega$.

• Cấu hình kết nối: Tùy chọn phiên bản sử dụng giắc cắm cáp rời chịu nhiệt dạng ren 2 chân (MIL-style connector) hoặc cáp liền bọc giáp inox tùy theo mã đặt hàng đi kèm.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Tính Năng Vận Hành

Chịu nhiệt độ vận hành cực cao lên tới $375^\circ\text{C}$

• Thiết kế đặc biệt cho phép cảm biến hoạt động liên tục trong môi trường nhiệt độ khắc nghiệt từ $-54^\circ\text{C}$ đến $+375^\circ\text{C}$ ($707^\circ\text{F}$) mà không cần hệ thống làm mát ngoài.

Nguyên lý tự phát điện (Self-Generating) không cần nguồn ngoài

• Sử dụng cuộn dây di chuyển trong từ trường vĩnh cửu, tự sinh ra điện áp tương ứng trực tiếp với vận tốc rung động mà không cần cấp nguồn DC nuôi cảm biến.

Cơ cấu treo lò xo không ma sát (Zero-Friction Suspension)

• Hệ thống lò xo treo dạng vòng nhện kép giúp loại bỏ hiện tượng ma sát khí. Mang lại độ tuyến tính cao, phản hồi chính xác dải tần số rộng từ $15\text{ Hz}$ đến $2000\text{ Hz}$.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Metrix 5485C-004

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu	Metrix Instrument (Mỹ / USA)
Dòng sản phẩm	High-Temperature Velocity Sensors – 5485C Series
Mã sản phẩm	5485C-004 (Độ nhạy $145\text{ mV/in/s}$)
Độ nhạy danh định ($Sensitivity$)	$145\text{ mV/in/sec}$ ($5.71\text{ mV/mm/sec}$) $\pm 5\%$
Điện trở cuộn dây ($Coil Resistance$)	$\approx 102\,\Omega$
Dải nhiệt độ vận hành	$-54^\circ\text{C} \text{ đến } +375^\circ\text{C}$
Dải tần số đáp ứng ($\pm 3\text{ dB}$)	$15\text{ Hz} \text{ đến } 2000\text{ Hz}$
Biên độ dịch chuyển tối đa	$1.8\text{ mm}$ ($70\text{ mils}$) đỉnh-đỉnh ($pk\text{–}pk$)
Gia tốc chịu đựng tối đa	$50\text{ g}$ đỉnh
Vật liệu thân vỏ	Thép không gỉ 416 Stainless Steel (Vỏ hàn kín hermetically sealed)
Chứng nhận chống nổ	ATEX / IECEx / CSA / UL (Zone 0/1 hoặc Zone 2 / Div 1 & Div 2)

4. Ứng Dụng Thực Tế Trong Công Nghiệp Nặng

Tìm hiểu thêm

Cảm biến rung Metrix 5485C-004 là thiết bị bảo vệ cốt lõi cho tua-bin và máy móc lớn:

• Tuabin khí công nghiệp (Gas Turbines): Đo lường trực tiếp rung động vỏ tuabin và gối đỡ ổ trục ở nhiệt độ cao.

• Quạt lò hơi công nghiệp (Furnace Fans): Giám sát tình trạng cân bằng động của quạt hút khói nhiệt độ cao trong nhà máy nhiệt điện.

• Máy nén khí & Bơm công nghiệp nặng: Phát hiện sớm các lỗi mất cân bằng. Dơ lỏng cơ khí tại các khu vực có bề mặt vượt ngưỡng $120^\circ\text{C}$.

Mẹo kỹ thuật từ chuyên gia Metrix:

1. Kiểm tra cách điện vỏ (Case-to-Coil Insulation): Định kỳ đo điện trở cách điện giữa chân tín hiệu và thân vỏ thép bằng đồng hồ Megger. Giá trị đạt tiêu chuẩn phải lớn hơn $100\text{ M}\Omega$ ở nhiệt độ phòng và giảm dần nhưng phải $>1\text{ M}\Omega$ khi vận hành ở nhiệt độ tối đa $375^\circ\text{C}$.

2. Lưu ý hướng lắp đặt: Cảm biến có thể lắp ở mọi hướng (Any axis orientation). Tuy nhiên, nếu lắp ngược đầu theo chiều thẳng đứng, cần cấu hình bù trừ lực hấp dẫn trên phần mềm hệ thống giám sát rung (BPCS).
