80-230121-512.MN25: Bộ Mã Hóa Vòng Quay Tương Đối Hohner (Incremental Encoder) Chính Hãng

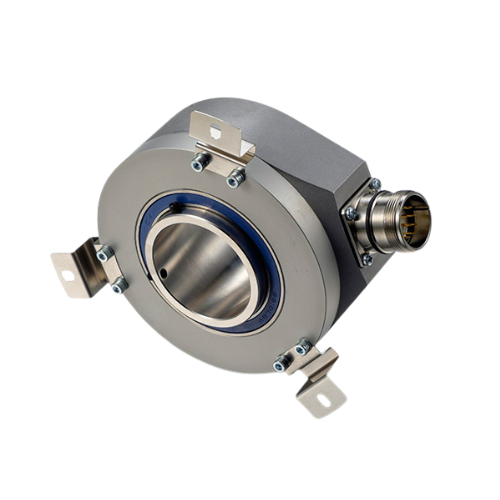

80-230121-512.MN25 Bộ mã hoá vòng quay HOHNER Vietnam

Hohner 80-230121-512.MN25 (Incremental Rotary Encoder) là bộ mã hóa vòng quay tương đối công nghiệp Series 80 cao cấp. Sản phẩm thuộc thương hiệu Hohner Elektrotechnik / Hohner Automation (Đức / Tây Ban Nha). Đây là nhà sản xuất hàng đầu thế giới về cảm biến đo góc quay và thiết bị phản hồi vị trí chính xác. Thiết bị chuyên dùng để đo tốc độ quay, vị trí góc và chiều chuyển động của động cơ, trục máy công nghiệp trong các hệ thống tự động hóa.

1. Giải Mã Cấu Hình Mã Sản Phẩm 80-230121-512.MN25

Mã sản phẩm thể hiện đầy đủ các thông số kỹ thuật cơ khí và tín hiệu từ nhà sản xuất:

• 80: Dòng encoder vỏ đường kính tiêu chuẩn $\varnothing 80\text{ mm}$ dạng trục rỗng (Hollow shaft) độ bền cao.

• 230121: Cấu hình chuẩn chân ra cáp, kích thước đường kính lỗ trục rỗng cơ khí và chuẩn gá lắp flange.

• 512: Độ phân giải định mức $512\text{ xung/vòng}$ ($512\text{ PPR}$ – Pulses Per Revolution).

• MN25: Chuẩn ngõ ra tín hiệu công nghiệp dạng Push-Pull / HTL hoặc Line Driver / TTL với chiều dài cáp kết nối $2.5\text{ mét}$.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Bộ mã hóa vòng quay Hohner 80-230121-512.MN25 sở hữu nhiều ưu điểm đo lường vượt trội:

Thiết kế trục rỗng chắc chắn VÀ Chống nhiễu tín hiệu

• Đường kính trục rỗng giúp gá lắp trực tiếp lên đuôi trục động cơ mà không cần khớp nối mềm.

• Công nghệ đĩa quay quang học (Optical disc) cho tín hiệu xung $A, B, Z$ cực kỳ chính xác.

• Khả năng chống nhiễu điện từ (EMC) tuyệt vời, vận hành ổn định gần biến tần và động cơ công suất lớn.

Độ bền cơ khí cao VÀ Cấp bảo vệ công nghiệp IP65

• Thân vỏ bằng nhôm đúc chịu lực va đập cơ học tốt trong môi trường nhà máy.

• Cấp bảo vệ IP65 chống bụi hoàn toàn và chống nước phun từ mọi hướng.

• Tốc độ quay cơ học cho phép lên tới $6000\text{ vòng/phút}$ ($6000\text{ RPM}$).

3. Bảng Thông Số Kỹ Thuật Chi Tiết Hohner 80-230121-512.MN25

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Hohner Automation / Hohner Elektrotechnik (Germany / Spain)
Dòng sản phẩm	Series 80 (Hollow Shaft Incremental Encoder)
Mã đặt hàng đầy đủ	80-230121-512.MN25
Độ phân giải (Resolution)	$512\text{ PPR}$ ($512\text{ xung/vòng}$)
Tín hiệu ngõ ra (Output)	$A, B, Z$ + Tín hiệu đảo ($\bar{A}, \bar{B}, \bar{Z}$)
Dạng ngõ ra điện thế	Push-Pull (HTL) $10\text{–}30\text{ V DC}$ hoặc Line Driver (TTL) $5\text{ V DC}$
Tần số đáp ứng max	Lên tới $200\text{ kHz} \text{ đến } 300\text{ kHz}$
Kiểu cơ khí (Shaft type)	Trục rỗng (Hollow shaft) với chốt chống quay
Cấp bảo vệ vỏ (IP)	Đạt chuẩn IP65
Chiều dài cáp kết nối	Cáp nguồn/tín hiệu đúc liền dài $2.5\text{ mét}$ (Ký hiệu MN25)
Nhiệt độ vận hành	$-20^\circ\text{C} \text{ đến } +85^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong Tự Động Hóa VÀ Điều Khuển Động Cơ

Hohner 80-230121-512.MN25 là mắt xích phản hồi vị trí không thể thiếu trong máy móc:

Phản hồi tốc độ cho biến tần VÀ Động cơ AC/DC

• Lắp ở đuôi trục động cơ để gửi tín hiệu tốc độ thực về biến tần (Inverter Closed-loop Control).

• Giúp điều khiển mô-men xoắn và tốc độ động cơ chính xác ở dải tốc độ cực thấp.

Hệ thống băng tải, Máy đóng gói VÀ Ngành dệt may

Tìm hiểu thêm

• Đo chiều dài vật liệu và tốc độ di chuyển của băng truyền trong dây chuyền đóng gói.

• Đồng bộ tốc độ quay giữa các lô trục trong máy in, máy tráng màng và máy dệt sợi.

Mẹo vận hành chuẩn từ chuyên gia: Khi lắp đặt encoder trục rỗng Hohner Series 80 lên trục động cơ, luôn sử dụng gá chống quay mềm (Flex bracket / Stator coupling) đi kèm. Tuyệt đối không siết cố định thân vỏ encoder vào khung máy để tránh hiện tượng lệch tâm gây cong vênh hoặc vỡ đĩa quang bên trong khi trục động cơ giãn nở nhiệt.
