RSF Elektronik AK MS 15: Đầu Đọc Tăng Tuyến Tính TTLx10 Độ Chính Xác Cao

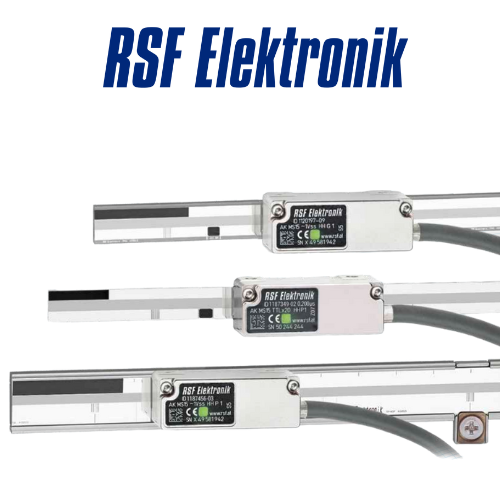

AK MS 15 TTLx10 KK P A Incremental Scanning Head RSF Elektronik Vietnam

RSF Elektronik là một công ty hàng đầu của Áo. Họ chuyên về hệ thống đo lường quang học. AK MS 15 Incremental Scanning Head là một thiết bị chủ lực. Đây là một Đầu Đọc Tăng Tuyến Tính tiên tiến. Nó được sử dụng trong các máy công cụ và robot.

Thiết bị này hoạt động dựa trên nguyên tắc quang học. Nó đọc các vạch chia cực nhỏ. Các vạch này trên thước đo tuyến tính. Mã AK MS 15 xác định dòng sản phẩm và kích thước. Chuỗi TTLx10 KK P A chỉ định các tính năng. Nó là công cụ lý tưởng. Nó cần cho việc điều khiển chuyển động chính xác.

---

1. Giới Thiệu Tổng Quan Về Đầu Đọc Tăng Tuyến Tính AK MS 15 TTLx10 KK P A Incremental Scanning Head RSF Elektronik Vietnam

Tìm hiểu thêm



Đầu đọc tăng tuyến tính là thành phần quan trọng. Nó cần cho hệ thống điều khiển vòng kín.



1.1. Nguyên Lý Hoạt Động Của Cảm Biến Quang Học



Đầu đọc này sử dụng ánh sáng.

• Thước Đo (Scale): Thước có các vạch chia chính xác. Các vạch này là các chu kỳ ánh sáng/bóng tối.
• Đầu Đọc (Scanning Head): Nó chiếu ánh sáng qua thước. Nó cảm nhận sự thay đổi cường độ. Sự thay đổi này khi đầu đọc di chuyển.
• Tín Hiệu Sin/Cos: Đầu đọc tạo ra tín hiệu tương tự. Tín hiệu này là Sin và Cos.



1.2. Vai Trò Của Mã Hóa Tăng Tuyến Tính (Incremental)



Hệ thống tăng tuyến tính chỉ đếm thay đổi.

• Tính Tuyến Tính: Nó cung cấp tín hiệu xung. Xung này tương ứng với mỗi đơn vị di chuyển.
• Tín Hiệu Tham Chiếu: Nó có một vạch tham chiếu (Reference Mark). Nó giúp thiết lập vị trí gốc.



1.3. Giải Mã Mã Sản Phẩm AK MS 15 TTLx10 KK P A



Mã này chứa đựng toàn bộ thông số kỹ thuật.

• AK MS 15: Chỉ định Dòng Sản Phẩm và Kích Thước vỏ.
• TTL: Chỉ định Giao Diện Tín Hiệu Đầu Ra. Đây là Transistor-Transistor Logic.
• x10: Chỉ định Hệ Số Nội Suy (Interpolation). Nó là nội suy gấp 10 lần.
• KK: Chỉ định Loại Kết Nối và Phân Cực.
• P A: Chỉ định Nguồn Cấp và các Tính Năng Đặc Biệt.

---



2. Đặc Trưng và Thông Số Kỹ Thuật Chi Tiết AK MS 15 TTLx10 KK P A Incremental Scanning Head RSF Elektronik Vietnam



AK MS 15 là thiết bị mạnh mẽ. Nó cân bằng giữa tốc độ và độ chính xác.



2.1. Độ Phân Giải và Nội Suy (TTLx10)



Nội suy là chức năng cốt lõi. Nó giúp tăng độ phân giải.

• Độ Phân Giải Cơ Bản: Phụ thuộc vào thước đo. Ví dụ: $20\mu \text{m}$ (micron).
• Nội Suy x10: Mạch điện tử chia tín hiệu. Nó chia tín hiệu Sin/Cos thành 10 phần.
• Độ Phân Giải Cuối: Độ phân giải được cải thiện. Ví dụ: $2\mu \text{m}$ ($20\mu \text{m}/10$).
• Giao Diện TTL: Tín hiệu đầu ra là xung vuông. Nó được dùng cho bộ điều khiển.



2.2. Thông Số Hiệu Suất Quang Học





2.3. Thiết Kế Cơ Học và Lắp Đặt



Đầu đọc phải được gắn chặt. Nó cần đảm bảo sự ổn định.

• Vỏ Bọc: Kim loại chắc chắn. Nó chống bụi và dầu.
• Kết Nối (KK): Thường là đầu nối tiêu chuẩn công nghiệp. Ví dụ: D-Sub hoặc M12.
• Độ Bền Môi Trường: Thiết kế kín. Nó cần cho môi trường máy công cụ.

---



3. Ứng Dụng Chuyên Sâu và Lợi Ích Vận Hành AK MS 15 TTLx10 KK P A Incremental Scanning Head RSF Elektronik Vietnam



AK MS 15 được sử dụng trong các hệ thống chính xác.



3.1. Máy Công Cụ CNC



Đầu đọc này là trái tim của hệ thống.

• Phản Hồi Vị Trí: Cung cấp thông tin vị trí. Nó cung cấp theo thời gian thực.
• Độ Lặp Lại: Đảm bảo độ lặp lại cao. Nó cần cho các chu trình gia công.



3.2. Thiết Bị Đo Lường (CMMs)



Ứng dụng trong các máy đo tọa độ.

• Đo Lường Chính Xác: Yêu cầu độ phân giải cao.
• Kiểm Tra Quang Học: Giám sát chuyển động.



3.3. Lợi Ích Của Nội Suy TTLx10



Nội suy tăng cường hiệu suất.

• Độ Phân Giải Tăng: Đạt được độ phân giải. Nó cần cho phép đo chi tiết.
• Tương Thích Controller: Tín hiệu TTL tương thích. Nó tương thích với hầu hết PLC và CNC.

---



4. Lắp Đặt, Hiệu Chỉnh và Bảo Trì AK MS 15 TTLx10 KK P A Incremental Scanning Head RSF Elektronik Vietnam



Việc lắp đặt phải tuân thủ nghiêm ngặt. Nó cần để đảm bảo độ chính xác.



4.1. Căn Chỉnh Quang Học (Alignment)



Độ hở khí là yếu tố quan trọng nhất.

• Khoảng Cách Đọc: Phải được thiết lập. Nó cần nằm trong dung sai quy định.
• Lỗi Sai Lệch: Cần căn chỉnh đầu đọc. Nó cần để song song với thước đo.



4.2. Kết Nối Điện và Chống Nhiễu



Cáp phải được bảo vệ cẩn thận.

• Cáp Che Chắn: Sử dụng cáp có che chắn tốt. Nó cần chống lại nhiễu điện từ.
• Nối Đất: Nối đất chính xác. Nó cần cho việc giảm nhiễu.



4.3. Bảo Trì và Vệ Sinh



Môi trường bẩn có thể gây lỗi.

• Làm Sạch Thước: Thước đo quang học phải sạch. Nó cần để đảm bảo tín hiệu chính xác.
• Kiểm Tra Tín Hiệu: Kiểm tra chất lượng tín hiệu. Nó cần được thực hiện định kỳ.

---



5. Kết Luận: AK MS 15 – Đảm Bảo Độ Chính Xác Trong Tự Động Hóa



RSF Elektronik AK MS 15 TTLx10 Incremental Scanning Head là một giải pháp đo lường ưu việt. Nó cần cho các hệ thống chuyển động.

Với khả năng nội suy TTLx10, thiết kế quang học chính xác, và đầu ra TTL tiêu chuẩn công nghiệp, AK MS 15 mang lại:

1. Độ Phân Giải Cao: Cho phép kiểm soát vị trí chính xác.
2. Tốc Độ Xử Lý Nhanh: Phù hợp với các máy có tốc độ cao.
3. Độ Tin Cậy Quang Học: Ổn định trong môi trường công nghiệp.

AK MS 15 là chìa khóa. Nó giúp đạt được độ chính xác tuyệt đối trong gia công và đo lường.

Code: 1185835-07 Scanner Enconder
Description: Incremental Scanning Head / Abtastkopf
inkremental
AK MS 15 TTLx10 KK P A
Graduation period: 40,000
μm
Reference mark: Reference mark active
Reference pulse width: 90°
Fault signal: LOW in case of fault
Minimum edge separation: 0.300
μs
Power supply: 5 V (+-10%)
Output signal: Square-wave signals, TTL level
with 10x interpolation
Limit switch: None
Limit switch 2: None
Cable length: 1.00 m
Electrical connection: Sub-D connector,
metallized plastic housing, 2-row, with locking
screws, 15-pin pin
Connection code: D1143258
Protection class: IP40 (EN60529)
