AS9100PD39Z4S6X: Cảm Biến Nhiệt Độ Nhiệt Điện Trở RTD Minco (Platinum RTD Sensor)

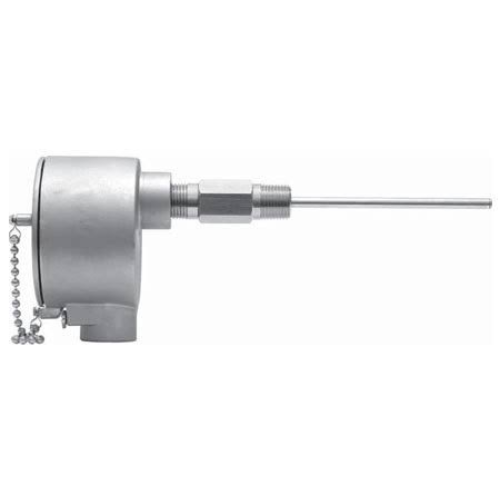

AS9100PD39Z4S6X Cảm biến nhiệt độ Minco Vietnam

Mã AS9100PD39Z4S6X thuộc dòng cảm biến nhiệt độ nhiệt điện trở RTD (Resistance Temperature Detector) của thương hiệu Minco Products, Inc. (Mỹ / USA). Đây là loại cảm biến nhiệt độ công nghiệp có độ chính xác cao, chuyên dùng để đo nhiệt độ cuộn dây động cơ (Stator Winding), ổ trục (Bearing), chất lỏng và khí nén trong các môi trường yêu cầu tiêu chuẩn khắc nghiệt.

1. Giải Mã Cấu Hình Mã Sản Phẩm AS9100PD39Z4S6X

Cấu trúc mã đặt hàng quy định các thông số kỹ thuật đặc trưng của Minco:

• AS9100: Dòng cảm biến RTD tiêu chuẩn vỏ bảo vệ bằng inox (Stainless Steel Probe / Stator RTD).

• PD: Phần tử cảm biến Platinum (Bạch kim) Pt100 với hệ số nhiệt điện trở $\alpha = 0.00385\text{ }\Omega/\Omega/^\circ\text{C}$ (Chuẩn IEC 60751 / DIN EN 60751).

• 39: Chiều dài vỏ bảo vệ (Case Length) hoặc kích thước thân cảm biến theo tiêu chuẩn thiết kế Minco.

• Z: Cấu hình 3 dây (3-wire system) giúp tự động bù điện trở đường dây. Tăng độ chính xác khi truyền tín hiệu xa.

• 4S6: Vật liệu thân vỏ làm bằng thép không gỉ (Stainless Steel) chống ăn mòn.

• X: Tùy chọn chiều dài dây dẫn ngõ ra hoặc tùy chọn đóng gói đặc biệt theo đơn đặt hàng.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Tính Năng Vận Hành

Phần tử cảm biến Pt100 độ chính xác cao

• Sử dụng phần tử Pt100 Platinum tinh khiết cho độ ổn định nhiệt độ vượt trội. Độ trôi tín hiệu (Drift) cực thấp sau thời gian dài sử dụng.

Sơ đồ nối dây 3 dây (3-Wire Circuit)

• Thiết kế 3 dây giúp triệt tiêu sai số do điện trở của dây dẫn gây ra khi nối về bộ điều khiển hoặc bộ chuyển đổi tín hiệu (Transmitter).

Khả năng chịu nhiệt VÀ Kháng cơ học tốt

• Thân vỏ bằng thép không gỉ bảo vệ phần tử RTD bên trong khỏi va đập cơ học, hóa chất ăn mòn và áp suất cao.

• Độ cách điện cao giữa phần tử cảm biến và vỏ ngoài (Insulation Resistance $>100\text{ M}\Omega$ tại $500\text{ VDC}$).

3. Bảng Thông Số Kỹ Thuật Chi Tiết Minco AS9100PD39Z4S6X

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu	Minco Products, Inc. (Mỹ / USA)
Dòng sản phẩm	Industrial RTD Temperature Sensors
Mã sản phẩm	AS9100PD39Z4S6X
Loại phần tử (Element)	Platinum RTD (Pt100)
Điện trở tại $0^\circ\text{C}$	$100\text{ }\Omega \pm 0.12\%$ (Class B / Class A tùy chọn)
Hệ số nhiệt điện trở ($\alpha$)	$0.00385\text{ }\Omega/\Omega/^\circ\text{C}$
Sơ đồ đấu nối	3 dây (3-wire)
Vật liệu thân vỏ	Thép không gỉ (Stainless Steel 316L / 304)
Dải nhiệt độ đo	$-50^\circ\text{C} \text{ đến } +200^\circ\text{C}$ (mở rộng lên $+260^\circ\text{C}$)
Lớp cách điện dây dẫn	PTFE / FEP hoặc Braided Shield chịu nhiệt

4. Ứng Dụng Thực Tế Trong Công Nghiệp

Tìm hiểu thêm

Cảm biến Minco AS9100PD39Z4S6X được ứng dụng rộng rãi trong các hệ thống đòi hỏi độ tin cậy cao:

• Động cơ điện & Máy phát điện: Lắp chèn vào rãnh stạc (Stator Slots) hoặc ổ cắm nhiệt độ ổ trục (Bearing Temp) để giám sát quá nhiệt.

• Hệ thống HVAC & Phòng sạch: Đo nhiệt độ gió, chất lỏng trong các đường ống hệ thống điều hòa không khí chính xác.

• Nhà máy hóa chất & Dầu khí: Giám sát nhiệt độ chất lỏng và khí nén trong môi trường công nghiệp có tính ăn mòn.

Mẹo kỹ thuật từ chuyên gia Minco:

1. Kiểm tra sơ đồ màu dây: Cảm biến 3 dây Pt100 chuẩn thường gồm 2 dây cùng màu (ví dụ: Đỏ – Đỏ) nối chung một đầu phần tử và 1 dây khác màu (ví dụ: Trắng) nối đầu còn lại.

2. Đo điện trở kiểm tra (Troubleshooting): Dùng đồng hồ VOM đo giữa dây Trắng và dây Đỏ tại $25^\circ\text{C}$ phải đạt khoảng $109.7\text{ }\Omega$. Đo giữa 2 dây cùng màu Đỏ phải đạt $\sim 0\text{ }\Omega$.
