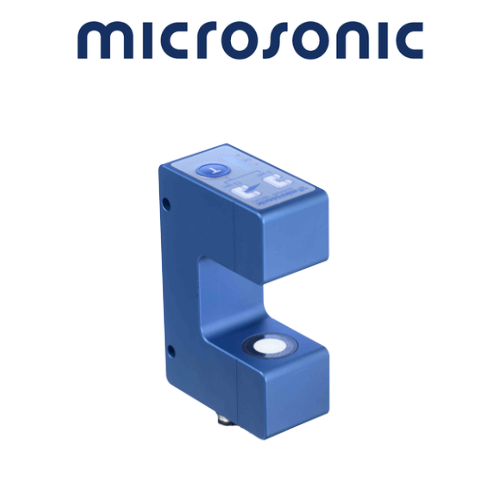

📏 Microsonic bks-3/CIU: Cảm Biến Siêu Âm Đo Biên Vải Và Màng

bks-3/CIU Ultrasonic edge sensors Microsonic Vietnam

Microsonic bks-3/CIU là dòng cảm biến siêu âm chuyên dụng để kiểm soát biên (Edge sensor).¹ Thiết bị này hoạt động dựa trên nguyên lý truyền nhận sóng siêu âm qua khe hở chữ U.



Model bks-3/CIU cực kỳ phổ biến trong các ngành công nghiệp sản xuất vật liệu dạng cuộn.

---

I. Thông Số Kỹ Thuật Chi Tiết bks-3/CIU Ultrasonic edge sensors Microsonic Vietnam

Tìm hiểu thêm

• Dải đo: 12 mm ($\pm 6$ mm tính từ tâm).

• Độ phân giải: 0.025 mm (Siêu chính xác).

• Tín hiệu đầu ra: Analog 4-20 mA và 0-10 V.²



• Chiều rộng khe chữ U: 30 mm.³



• Độ sâu khe hở: 33 mm.

• Điện áp hoạt động: 20 – 30 VDC.

• Thời gian phản hồi: Tối đa 5 ms.

---

II. Nguyên Lý Hoạt Động Của Cảm Biến bks-3/CIU

1. Phép đo siêu âm không tiếp xúc

Một đầu phát siêu âm nằm ở nhánh dưới của chữ U. Đầu thu nằm ở nhánh đối diện bên trên. Khi vật liệu che khuất một phần sóng, tín hiệu sẽ thay đổi. Máy tính bên trong sẽ tính toán vị trí chính xác của mép biên.

2. Ưu điểm so với cảm biến quang học

Cảm biến siêu âm không bị ảnh hưởng bởi độ trong suốt. Nó có thể đo tốt các loại màng nhựa trong suốt. Bụi bẩn bám nhẹ trên bề mặt cũng không làm sai lệch kết quả. Đây là lợi thế tuyệt đối so với các dòng cảm biến hồng ngoại.

---

III. Các Tính Năng Nổi Bật

1. Khả năng tự hiệu chuẩn (Teach-in)

Người dùng có thể cài đặt điểm gốc bằng nút bấm trên thân máy. Bạn chỉ cần đặt mép vật liệu vào giữa khe và nhấn nút. Thiết bị sẽ tự động ghi nhớ dải đo mong muốn.

2. Vỏ kim loại chắc chắn

Thân máy được làm bằng kẽm đúc áp lực và nhựa cứng. Cấp bảo vệ đạt chuẩn IP65, chống bụi và nước bắn hiệu quả.⁴ Thiết kế này giúp thiết bị hoạt động bền bỉ trong môi trường cơ khí.



3. Đầu ra analog kép

Thiết bị cung cấp đồng thời cả dòng điện (mA) và điện áp (V).⁵ Điều này giúp linh hoạt khi kết nối với các dòng PLC khác nhau.



---

IV. Ứng Dụng Thực Tế Trong Công Nghiệp bks-3/CIU Ultrasonic edge sensors Microsonic Vietnam

• Máy in ấn: Giữ cho cuộn giấy luôn chạy đúng trục trung tâm.

• Sản xuất bao bì: Căn chỉnh mép màng nhựa trước khi hàn nhiệt.

• Công nghiệp dệt may: Kiểm soát biên vải trong quá trình nhuộm hoặc cắt.

• Sản xuất lốp xe: Định vị chính xác các lớp cao su và sợi bố.

• Máy xả cuộn: Điều khiển bộ dẫn hướng (Actuator) để cuộn vật liệu đều.

---

V. Hướng Dẫn Lắp Đặt Và Cài Đặt bks-3/CIU Ultrasonic edge sensors Microsonic Vietnam

1. Vị trí lắp đặt

Nên lắp cảm biến vuông góc với hướng di chuyển của vật liệu. Khoảng cách mép vật liệu nên nằm ở khoảng giữa của khe chữ U. Tránh các nguồn rung động mạnh tác động trực tiếp lên cảm biến.

2. Đấu nối điện (M12 Connector)

• Chân 1 (Brown): Nguồn dương +24VDC.

• Chân 2 (White): Đầu ra Analog 0-10V.

• Chân 3 (Blue): Nguồn âm 0V.

• Chân 4 (Black): Đầu ra Analog 4-20mA.

• Chân 5 (Grey): Cổng Teach-in (cài đặt từ xa).

---

VI. Lợi Ích Khi Sử Dụng Microsonic bks-3/CIU

1. Giảm phế phẩm: Ngăn chặn việc vật liệu bị chạy lệch, gây rách mép.

2. Hoạt động ổn định: Không cần vệ sinh mặt kính thường xuyên như cảm biến quang.

3. Độ chính xác cao: Đảm bảo sản phẩm đầu ra có kích thước đồng nhất.

4. Dễ thay thế: Kích thước chuẩn công nghiệp, tương thích nhiều hệ thống dẫn hướng.

---

Kết luận: Microsonic bks-3/CIU là giải pháp căn biên hiệu quả và tin cậy nhất hiện nay. Sản phẩm giúp nâng cao năng suất cho các dây chuyền sản xuất màng và vải.
