🧭 FMS BKS015: Hệ Thống Điều Hướng Khổ Hẹp Siêu Nhỏ Gọn

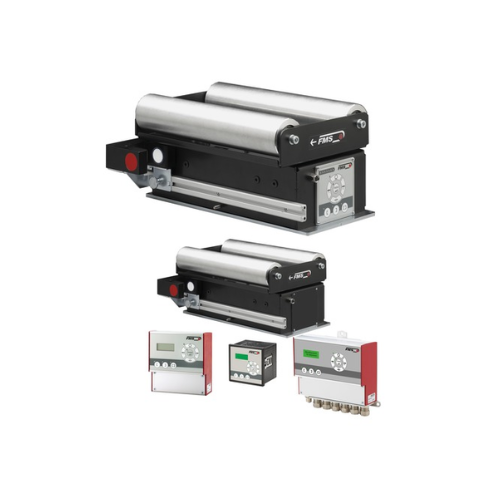

BKS015 Bộ điều hướng FMS Vietnam

FMS-webMASTER BKS015 không chỉ đơn thuần là một cảm biến, mà là một hệ thống điều hướng biên (Web Guiding System) tích hợp hoàn chỉnh. Đây là giải pháp lý tưởng cho các dây chuyền sản xuất vật liệu khổ hẹp (narrow web) như in nhãn, đóng gói thực phẩm, hoặc sản xuất dây cáp, nơi không gian lắp đặt cực kỳ hạn chế.

---

I. Cấu Trúc Hệ Thống “Tất Cả Trong Một”

Điểm khác biệt lớn nhất của BKS015 là sự tích hợp toàn diện:

• Khung lái (Steering Frame): Gồm khung cố định bên dưới và khung di động bên trên chứa các rulo dẫn hướng.

• Bộ điều khiển tích hợp: Bo mạch điều khiển kỹ thuật số nằm ngay trong khung máy, loại bỏ việc đi dây phức tạp đến tủ điện ngoại vi.

• Động cơ bước (Stepper Motor): Kết hợp với trục vít bánh xe giúp điều chỉnh vị trí rulo với độ chính xác và tốc độ phản ứng cực cao.

---

II. Đặc Điểm Công Nghệ Nổi Bật BKS015 Bộ điều hướng FMS Vietnam

1. Khả năng tương thích cảm biến đa dạng

Tìm hiểu thêm

Hệ thống BKS015 có thể kết nối với nhiều loại cảm biến vật liệu của FMS tùy theo loại vật liệu bạn đang xử lý:

• Cảm biến siêu âm (Ultrasonic): Dùng cho hầu hết các loại màng nhựa đục hoặc giấy.

• Cảm biến quang học (Optical): Dùng cho các vật liệu đặc biệt hoặc màng phim trong suốt.

• Chế độ điều hướng: Hỗ trợ dẫn hướng biên trái, biên phải hoặc dẫn hướng tâm (Center guiding) khi sử dụng 2 cảm biến.

2. Giao diện vận hành linh hoạt

• Bảng điều khiển: Có thể xoay theo các hướng 90° để phù hợp với hướng nhìn của người vận hành.

• Kết nối thông minh: Phiên bản BKS015.EIP còn hỗ trợ giao thức EtherNet/IP, cho phép giám sát và cấu hình hệ thống từ xa qua trình duyệt web hoặc tích hợp vào mạng công nghiệp của nhà máy.

3. Thiết kế “Plug & Play”

Thiết bị được cấu hình sẵn tại nhà máy, giúp việc lắp đặt trở nên đơn giản: gắn lên khung máy, kết nối cảm biến. Cấp nguồn 24VDC là hệ thống có thể hoạt động ngay mà không cần lập trình phức tạp.

---

III. Thông Số Kỹ Thuật Chi Tiết BKS015 Bộ điều hướng FMS Vietnam

Đặc tính	Thông số kỹ thuật
Chiều rộng rulo	100 mm đến 250 mm (tối đa 350 mm tùy chọn)
Hành trình lái (Stroke)	$\pm 7.5$ mm hoặc $\pm 9$ mm
Tốc độ điều chỉnh	18 mm/s
Nguồn cấp	24 VDC (18 đến 30 VDC)
Độ phân giải cảm biến	Lên đến 0.06 mm (tùy loại cảm biến)
Cấp bảo vệ	IP30

---

IV. Ứng Dụng Thực Tế BKS015 Bộ điều hướng FMS Vietnam

• Sản xuất nhãn dán: Đảm bảo cuộn decal luôn đi thẳng hàng để vết cắt bế không bị lệch.

• Máy dán túi (Pouch making): Giữ hai lớp màng chồng khít lên nhau trước khi ép nhiệt.

• Sản xuất dây & cáp: Dẫn hướng lớp băng cách điện quấn quanh lõi dây đồng một cách chính xác.

---

V. Lưu Ý Lắp Đặt & Vận Hành

1. Vị trí cảm biến: Cảm biến nên được lắp càng gần rulo thoát (exit roller) càng tốt để giảm thiểu độ trễ trong vòng lặp điều khiển.

2. Căn chỉnh cơ khí: Đảm bảo khung lái được lắp vuông góc với hướng chạy của vật liệu để tránh tạo ra các nếp nhăn trên màng.

3. Vệ sinh cảm biến: Đối với cảm biến quang học, cần lau sạch bụi bám trên đầu thu/phát để tránh báo lỗi “vật liệu ảo”.

4. Cài đặt vùng chết (Dead band): Nếu hệ thống rung lắc quá nhiều (chỉnh qua chỉnh lại liên tục). Hãy tăng nhẹ thông số dead band trong bộ điều khiển để ổn định dòng chạy.

Kết luận: FMS BKS015 là minh chứng cho sự kết hợp giữa thiết kế tinh gọn và hiệu suất mạnh mẽ. Giúp nâng cao tốc độ dây chuyền mà vẫn đảm bảo chất lượng thành phẩm hoàn hảo.
