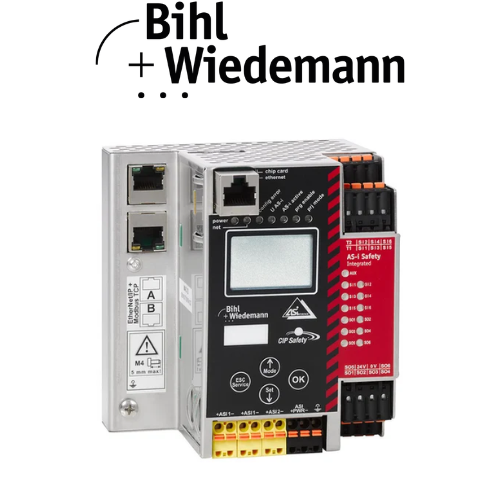

Bihl+Wiedemann BWU2742: Cổng Giao Tiếp Modbus TCP Gateway Cho Mạng AS-i

BWU2742 ModbusTCP Gateway Bihl+wiedemann Vietnam

Bihl+Wiedemann là chuyên gia hàng đầu. Họ chuyên về công nghệ AS-Interface (ASi). BWU2742 là một Modbus TCP Gateway mạnh mẽ. Thiết bị này tạo ra sự kết nối. Nó nối mạng bus trường cấp cao (Modbus TCP). Nó kết nối với mạng cấp thấp (ASi).

Thiết bị này cho phép truyền dữ liệu liền mạch. Nó cho phép điều khiển và chẩn đoán. Mọi thứ được thực hiện giữa PLC và các thiết bị ASi Slave. BWU2742 là giải pháp lý tưởng. Nó phù hợp với các hệ thống tự động hóa phân tán. Nó giúp giảm chi phí dây dẫn và tăng tính linh hoạt.

---

1. Giới Thiệu Tổng Quan Về BWU2742 Gateway

Tìm hiểu thêm



Trong tự động hóa, Gateway là cầu nối. Nó cho phép các mạng không tương thích giao tiếp. BWU2742 hoạt động như một Master ASi. Nó đồng thời là một Server Modbus TCP.



1.1. Vai Trò Của Gateway Trong Hệ Thống Phân Cấp BWU2742 ModbusTCP Gateway Bihl+wiedemann VietnamBWU2742 ModbusTCP Gateway Bihl+wiedemann Vietnam



Hệ thống điều khiển thường có nhiều cấp.

• Cấp Thượng: Mạng Ethernet công nghiệp. Ví dụ: Modbus TCP, dùng cho PLC chính.
• Cấp Dưới: Mạng ASi. Nó kết nối các cảm biến và cơ cấu chấp hành.

BWU2742 dịch dữ liệu. Nó dịch giữa hai giao thức này. Nó đảm bảo mọi thông tin được trao đổi chính xác.



1.2. Giải Mã Mã Sản Phẩm BWU2742



Mã sản phẩm này tuân theo quy ước của hãng.

• BWU: Chỉ định đây là thiết bị của Bihl+Wiedemann.
• 2742: Đại diện cho dòng sản phẩm và giao thức. Nó chỉ ra đây là ASi Gateway với giao thức Modbus TCP.



1.3. Lợi Ích Của Modbus TCP Qua Ethernet



Modbus TCP là một giao thức rất phổ biến.

• Dễ Tích Hợp: Hầu hết các PLC và hệ thống SCADA hỗ trợ. Nó đơn giản hóa việc lập trình.
• Tốc Độ Cao: Sử dụng cơ sở hạ tầng Ethernet tiêu chuẩn. Nó mang lại tốc độ truyền dữ liệu nhanh.
• Linh Hoạt: Cho phép kết nối nhiều thiết bị Master. Hoạt động như một Client trên mạng.

---



2. Đặc Trưng và Thông Số Kỹ Thuật Chi Tiết BWU2742 ModbusTCP Gateway Bihl+wiedemann Vietnam



BWU2742 được thiết kế để xử lý mạng kép. Nó có các thông số kỹ thuật tiên tiến.



2.1. Thông Số Mạng AS-Interface (Cấp Thấp)



Thiết bị này đóng vai trò là Master ASi.



2.2. Thông Số Mạng Modbus TCP (Cấp Thượng)



Thiết bị này hoạt động như một Server Modbus.

• Giao Thức: Modbus TCP trên Ethernet tiêu chuẩn.
• Kết Nối Vật Lý: Cổng RJ45 tiêu chuẩn. Tốc độ thường là 10/100 Mbps.
• Địa Chỉ IP: Có thể được cấu hình thủ công hoặc DHCP.
• Giao Tiếp: Cho phép đọc và ghi Holding Registers (dữ liệu).



2.3. Chức Năng Mapping và Ánh Xạ Dữ Liệu



Chức năng chính là ánh xạ dữ liệu I/O.

• Ánh Xạ Tự Động: Tự động ánh xạ trạng thái I/O của Slave. Nó ánh xạ vào các thanh ghi Modbus.
• Truy Cập Tham Số: Cho phép truy cập từ xa. Nó dùng để cấu hình các tham số của Slave ASi.
• Dữ Liệu Chẩn Đoán: Dữ liệu lỗi và chẩn đoán ASi. Nó được ánh xạ vào các thanh ghi riêng.



2.4. Thiết Kế Cơ Khí và Môi Trường



Thiết kế nhỏ gọn phù hợp với tủ điện.

• Lắp Đặt: Gắn trên thanh ray DIN Rail tiêu chuẩn.
• Lớp Bảo Vệ: Thường là IP20 (Lắp trong tủ điện).
• Hiển Thị: Có đèn LED trạng thái. Nó báo lỗi ASi và trạng thái Modbus.

---



3. Lợi Ích Của Việc Tích Hợp BWU2742 Gateway



Sử dụng Gateway này mang lại nhiều lợi ích thiết kế.



3.1. Đơn Giản Hóa Cấu Trúc Hệ Thống BWU2742 ModbusTCP Gateway Bihl+wiedemann Vietnam



Gateway thay thế nhiều dây I/O truyền thống.

• Giảm Chi Phí Dây Dẫn: Sử dụng cáp ASi duy nhất. Nó thay thế các bó cáp lớn.
• Giảm Tải PLC: Gateway thực hiện giao tiếp ASi cấp thấp. PLC chỉ xử lý dữ liệu Modbus TCP.



3.2. Chẩn Đoán Tăng Cường



Khả năng chẩn đoán mạng là rất mạnh.

• Chẩn Đoán Từ Xa: Dữ liệu lỗi ASi được truyền về SCADA. Nó được truyền qua Modbus TCP.
• Báo Cáo Lỗi Chi Tiết: Gateway có thể báo lỗi ngắn mạch. Nó báo lỗi địa chỉ trùng lặp trên mạng ASi.



3.3. Tích Hợp Dễ Dàng Với Mọi Nền Tảng PLC



Modbus TCP là một giao thức mở.

• Khả Năng Tương Thích: Hoạt động với PLC Siemens, Allen-Bradley, Schneider, v.v. Nó dễ dàng hơn so với giao thức độc quyền.
• Lập Trình Đơn Giản: Việc lập trình PLC là cơ bản. Nó chỉ bao gồm các hàm đọc/ghi thanh ghi Modbus.



3.4. Ứng Dụng Trong Nhà Máy Thông Minh



Gateway này hỗ trợ khái niệm IoT công nghiệp.

• Kết Nối Dữ Liệu: Đưa dữ liệu cảm biến cấp thấp lên cấp ERP/MES. Nó dùng thông qua Ethernet.
• Phân Tán Điều Khiển: Cho phép lắp đặt I/O ngay tại hiện trường.

---



4. Hướng Dẫn Tích Hợp và Cài Đặt Tối Ưu BWU2742 ModbusTCP Gateway Bihl+wiedemann Vietnam



Việc cài đặt Gateway cần sự chú ý kỹ lưỡng.



4.1. Lắp Đặt Mạng Vật Lý



Cần thiết lập cả hai bên mạng.

• Cài Đặt ASi: Kết nối cáp ASi vào cổng ASi. Đảm bảo nguồn ASi được cấp đúng.
• Cài Đặt Ethernet: Kết nối cổng RJ45 vào Switch Ethernet. Đảm bảo cấu hình địa chỉ IP.



4.2. Cấu Hình Địa Chỉ và Tín Hiệu



Cần thiết lập các tham số mạng.

• Địa Chỉ IP: Đặt địa chỉ IP tĩnh cho Gateway. Điều này là tốt nhất. Nó giúp PLC dễ dàng tìm thấy.
• Cấu Hình Slave: Sử dụng công cụ cấu hình của Bihl+Wiedemann. Nó tự động phát hiện và gán địa chỉ Slave.
• Thiết Lập Mapping: Cấu hình các thanh ghi Modbus. Nó phải tương ứng với các bit I/O ASi.



4.3. Lập Trình PLC (Modbus Client)



PLC sẽ hoạt động như một Modbus Client.

• Khối Hàm: Sử dụng các khối hàm Modbus Read/Write.
• Địa Chỉ Thanh Ghi: Chỉ định chính xác địa chỉ thanh ghi Modbus. Nó tương ứng với dữ liệu I/O.
• Tần Suất Truy Vấn: Thiết lập tần suất truy vấn. Nó phải phù hợp với yêu cầu tốc độ của ứng dụng.

---



5. Kết Luận: BWU2742 – Tối Ưu Hóa Giao Tiếp Công Nghiệp



Bihl+Wiedemann BWU2742 ModbusTCP Gateway là một thiết bị quan trọng. Nó dùng để mở rộng mạng ASi. Nó kết nối với các hệ thống điều khiển hiện đại.

Với khả năng giao tiếp Modbus TCP và vai trò Master ASi mạnh mẽ, BWU2742 là lựa chọn tuyệt vời. Nó giúp các nhà máy:

1. Tích Hợp Liên Tục: Kết nối các thiết bị hiện trường với mạng Ethernet.
2. Giảm Chi Phí Dây Dẫn: Tận dụng tối đa ưu điểm của công nghệ ASi.
3. Cải Thiện Chẩn Đoán: Có dữ liệu và thông báo lỗi chi tiết.

BWU2742 là chìa khóa. Nó giúp đơn giản hóa hệ thống phức tạp. Nó mang lại hiệu suất cao hơn trong tự động hóa.
