📏 FMS C203.500.17.H22: Cảm Biến Lực Căng Dạng Trục (Radial Force Sensor)

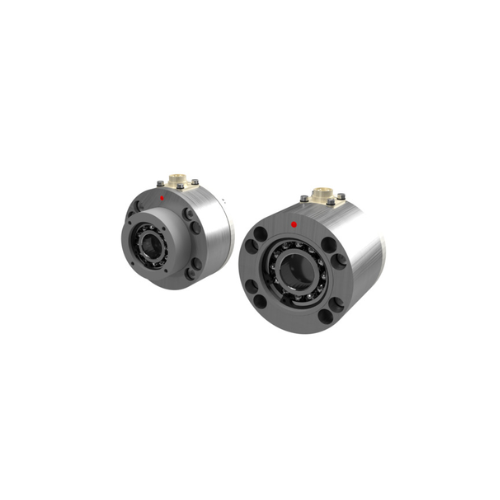

C203 500 17 H22 Cảm biến lực căng FMS Vietnam

FMS C203.500.17.H22 là dòng cảm biến đo lực căng (Load Cell) dạng trục quay chuyên dụng của FMS (Thụy Sĩ). Đây là giải pháp đo lường lực kéo vật liệu cực kỳ chính xác, thường được lắp đặt tại hai đầu của rulo dẫn hướng trong các dây chuyền sản xuất bao bì, giấy, màng nhựa và dệt may.

I. Giải Mã Mã Cấu Hình (Model Breakdown)

Mã sản phẩm C203.500.17.H22 được phân tích dựa trên các thông số kỹ thuật tiêu chuẩn của FMS:

Thành phần	Ý nghĩa kỹ thuật
C203	Dòng cảm biến lực căng dạng trục (Radial Load Cell) của FMS.
500	Lực định mức ( $F_{nom}$ ): 500 N (tương đương ~50 kg).
17	Đường kính trục (Journal diameter): 17 mm.
H22	Tùy chọn kết nối điện: Thường là kiểu đầu nối (Connector) chân cắm H22.

II. Đặc Điểm Công Nghệ Nổi Bật C203 500 17 H22 Cảm biến lực căng FMS Vietnam

1. Nguyên Lý Đo Lường Chính Xác C203 500 17 H22 Cảm biến lực căng FMS Vietnam

Tìm hiểu thêm

Cảm biến C203 sử dụng các lá điện trở (Strain Gauges) được dán trên khung cơ khí bên trong, kết nối theo mạch cầu Wheatstone:

Độ tuyến tính cao: Sai số cực thấp, đảm bảo tín hiệu ra đồng nhất với lực căng thực tế.
Độ bền mỏi: Thiết kế cơ khí tối ưu giúp cảm biến chịu được hàng triệu chu kỳ làm việc mà không làm thay đổi độ nhạy.

2. Thiết Kế Nhỏ Gọn & Linh Hoạt

Lắp đặt đơn giản: Trục rulo dẫn hướng được gắn trực tiếp vào lỗ trục 17mm của cảm biến.
Vật liệu cao cấp: Chế tạo từ thép chịu lực cường độ cao hoặc hợp kim nhôm đặc biệt, chống ăn mòn và chịu được môi trường công nghiệp khắc nghiệt.

3. Khả Năng Chống Quá Tải Cơ Khí

FMS trang bị cho dòng C203 cơ chế bảo vệ quá tải tích hợp, cho phép thiết bị chịu được lực tác động lớn hơn nhiều lần so với lực định mức 500N mà không làm hỏng cấu trúc bên trong.

III. Thông Số Kỹ Thuật Chi Tiết C203 500 17 H22 Cảm biến lực căng FMS Vietnam

Đặc tính	Thông số kỹ thuật
Lực định mức ( $F_{nom}$ )	500 N
Đường kính trục	17 mm
Độ nhạy tín hiệu	1.8 mV/V
Sai số tổng hợp	< $\pm 0.2\%$
Phạm vi nhiệt độ	$-10^\circ\text{C}$ đến $+60^\circ\text{C}$
Cấp bảo vệ	IP42 (Tiêu chuẩn)

IV. Ứng Dụng Thực Tế C203 500 17 H22 Cảm biến lực căng FMS Vietnam

Máy in Flexo/Gravure: Kiểm soát lực căng màng nhựa để đảm bảo chất lượng in ấn.
Máy chia cuộn (Slitter Rewinder): Giữ cho vật liệu không bị giãn hoặc đứt trong quá trình chia nhỏ cuộn.
Ngành sợi và dệt: Đo lực kéo của các dải sợi mảnh với độ nhạy cao.
Sản xuất nhãn mác: Giám sát lực căng của cuộn decal trong quá trình bế và quấn cuộn.

V. Lưu Ý Lắp Đặt & Vận Hành

Hướng Lực Đo: Phải lắp đặt cảm biến sao cho hướng của lực tổng hợp (Resultant force) trùng với trục đo được ký hiệu bằng mũi tên đỏ trên thân cảm biến. Nếu lắp sai hướng, giá trị đo sẽ bị sai lệch hoàn toàn.
Cân Bằng (Zeroing): Sau khi lắp trục rulo lên cảm biến, cần thực hiện quy trình “Zero” trên bộ khuếch đại tín hiệu để loại bỏ trọng lượng tĩnh của chính trục rulo đó.
Kết Nối: Sử dụng cáp bọc kim chống nhiễu của FMS để kết nối với các bộ hiển thị hoặc bộ điều khiển (như BMGZ, EMGZ) nhằm tránh nhiễu điện từ trong nhà máy.
