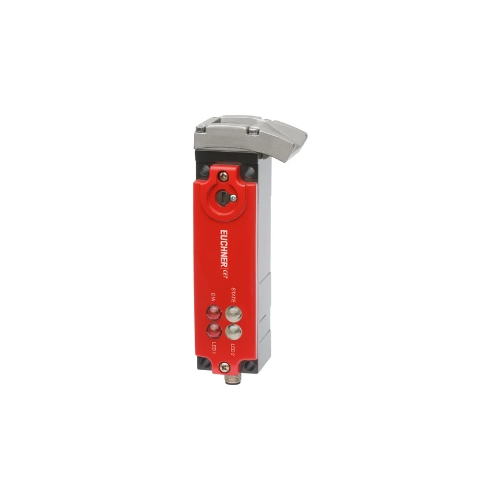

CET3-AP-CRA-CH-50X-SA-121579: Khóa An Toàn Công Nghiệp Euchner (CET-AP Series)



Mã CET3-AP-CRA-CH-50X-SA-121579 (Part No. 121579) thuộc dòng khóa an toàn transponder cao cấp tích hợp cơ cấu chốt giữ (Transponder-Coded Safety Switch with Guard Locking) của thương hiệu Euchner (Đức / Germany). Thiết bị được thiết kế chuyên dụng để bảo vệ người vận hành và giám sát cửa bảo vệ trong các vùng nguy hiểm của dây chuyền máy móc tự động.

1. Giải Mã Cấu Hình Mã Sản Phẩm

Cấu trúc định danh mã phần cứng quy định các đặc tính kỹ thuật chuẩn từ nhà sản xuất Euchner:

• CET3: Dòng khóa an toàn công nghệ Transponder thế hiện mới, vỏ hợp kim kim loại chịu lực chốt giữ rất cao ($6000\text{ N}$).

• -AP: Chuẩn kết nối điện tử Unicode / Multicode dạng kết nối trực tiếp (Unicode/Multicode evaluation, thích hợp kết nối với PLC an toàn hoặc Rơ-le an toàn).

• -CRA: Tích hợp bộ phát hiện tay nắm/đầu đọc mã hóa dạng góc xoay cơ khí linh hoạt.

• -CH: Đầu kết nối dạng giắc cắm công nghiệp chuẩn M12 hoặc M23 kín nước.

• -50X-SA-121579: Mã phiên bản tùy chọn đặc biệt từ nhà máy bao gồm cấu hình lối thoát hiểm khẩn cấp (Escape Release) hoặc chốt cơ khí đi kèm theo mã Order 121579.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Tính Năng Vận Hành

Lực chốt giữ khóa cực lớn ($6000\text{ N}$)

• Thân khóa chế tạo từ hợp kim đúc nguyên khối mang lại lực giữ cửa (Locking force $F_{max}$) lên tới $6000\text{ N}$. Ngăn chặn tuyệt đối việc cố tình mở cửa bảo vệ khi máy đang chạy.

Công nghệ mã hóa Transponder chống gian lận (High Coding Level)

• Đạt cấp độ an toàn mã hóa cao nhất theo tiêu chuẩn EN ISO 14119, chống tình trạng vô hiệu hóa khóa an toàn bằng các đầu cơ khí giả mạo.

Tích hợp cổng giao tiếp an toàn chuỗi AP

• Cho phép kết nối trực tiếp với các bộ điều khiển an toàn (Safety PLC) hoặc đấu nối nối tiếp nhiều công tắc an toàn trên cùng một kênh mà vẫn duy trì cấp độ an toàn PL e / Category 4 (EN ISO 13849-1).

3. Bảng Thông Số Kỹ Thuật Chi Tiết Euchner CET3-AP-CRA-CH-50X-SA-121579

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu	Euchner GmbH + Co. KG (Đức / Germany)
Dòng sản phẩm	Safety Switch with Guard Locking (CET Series)
Mã đặt hàng ($Order No.$)	121579 (Model: CET3-AP-CRA-CH-50X-SA-121579)
Lực giữ chốt khóa ($F_{max}$)	$6000\text{ N}$ (Lực giữ an toàn $F_{Zh} = 4600\text{ N}$)
Nguyên lý mã hóa	RFID / Transponder (Unicode / Multicode)
Điện áp hoạt động	$24\text{ VDC}$ ($\pm 15\%$)
Ngõ ra an toàn ($OSSD$)	2 ngõ ra bán dẫn an toàn OSSD (Short-circuit monitored)
Cấp bảo vệ vỏ (IP)	IP65 / IP67 (Chống bụi tuyệt đối và nước phun/ngâm tạm thời)
Chuẩn an toàn đáp ứng	PL e / Cat 4 (EN ISO 13849-1), SIL 3 (IEC 62061)
Nhiệt độ vận hành	$-20^\circ\text{C} \text{ đến } +55^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong An Toàn Máy Công Nghiệp

Tìm hiểu thêm

Khóa an toàn Euchner CET3-AP-CRA-CH-50X-SA-121579 là thiết bị bảo vệ bắt buộc trong các khu vực nguy hiểm:

• Robot hàn & Cánh tay robot tự động: Khóa chặt cửa rào chắn bảo vệ. Chỉ cho phép mở cửa khi robot đã dừng hoàn toàn ở vị trí an toàn.

• Máy ép nhựa & Máy dập kim loại: Ngăn chặn việc tiếp cận vùng khuôn dập khi máy đang trong hành trình ép.

• Dây chuyền đóng gói & Chế biến tự động: Giám sát các cửa bảo vệ máy trộn, máy cắt tốc độ cao.

Mẹo kỹ thuật từ chuyên gia Euchner:

1. Căn chỉnh chốt tay nắm đúng khoảng cách: Khi lắp đặt đầu bắt chốt (Actuator). Hãy đảm bảo khoảng cách khe hở giữa tay nắm và thân khóa nằm trong dải cho phép ($1 \text{ đến } 4\text{ mm}$) để tránh kẹt chốt cơ khí.

2. Kiểm tra tín hiệu OSSD: Không đấu trực tiếp ngõ ra OSSD vào cuộn dây rơ-le thông thường mà phải đấu qua bộ rơ-le an toàn (Safety Relay). Hoặc cổng Input An toàn của Safety PLC để đảm bảo chức năng giám sát ngắn mạch hoạt động chuẩn xác.
