📏 Microsonic cube-130/F: Cảm Biến Siêu Âm Dạng Khối Tầm Xa

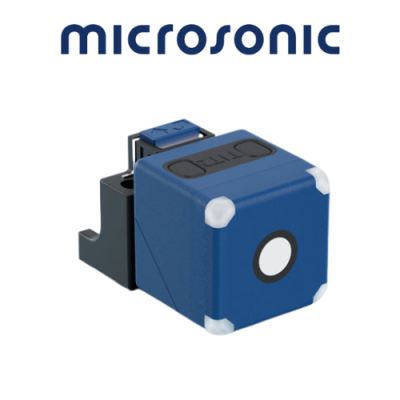

cube-130/F Cube ultrasonic sensor Microsonic Vietnam

Microsonic cube-130/F là phiên bản có khoảng cách đo lớn thuộc dòng cảm biến hình khối (Cube). Với thiết kế đầu cảm biến có thể xoay linh hoạt và dải đo lên đến 1.3 mét, thiết bị này là giải pháp lý tưởng cho các ứng dụng đo mức và kiểm soát khoảng cách trong không gian rộng.

---

I. Thông Số Kỹ Thuật Chi Tiết cube-130/F Cube ultrasonic sensor Microsonic Vietnam

• Khoảng cách hoạt động: 200 mm đến 1.300 mm.

• Dải đo tối đa: 2.000 mm.

• Tín hiệu đầu ra: Analog kép (4-20 mA và 0-10 V).¹



• Độ phân giải: 0.18 mm.

• Độ lặp lại: $\pm 0.15\%$.

• Điện áp hoạt động: 9 – 30 VDC.²



• Tần số siêu âm: 200 kHz.

• Cấp bảo vệ: IP67.³



---

II. Đặc Điểm Nổi Bật Của Dòng cube-130/F

Tìm hiểu thêm

1. Đầu Xoay Tiện Lợi (QuickLock)

Tương tự như các model dòng cube, đầu cảm biến của cube-130/F có thể xoay hướng phát sóng lên đến 180°. Điều này cho phép bạn lắp đặt thân cảm biến cố định vào khung máy nhưng vẫn có thể điều chỉnh hướng đo một cách chính xác nhất.

2. Dải Đo Tầm Trung Mạnh Mẽ

Với khả năng đo ổn định ở khoảng cách 1.3 mét, thiết bị này lấp đầy khoảng trống giữa các cảm biến mini và các dòng cảm biến công suất lớn. Tần số sóng 200 kHz giúp cảm biến có búp sóng hẹp hơn, hạn chế nhiễu từ các vật cản xung quanh.

3. Đầu Ra Analog Tự Động (Multi-output)

Cảm biến cung cấp đồng thời cả tín hiệu dòng và áp trên hai chân riêng biệt. Thiết bị tự động nhận diện thiết bị nhận (PLC/Display) để xuất tín hiệu phù hợp nhất.

---

III. Ứng Dụng Thực Tế

• Đo mức bồn chứa: Giám sát mực chất lỏng hoặc hạt nhựa trong các bồn chứa có chiều cao trung bình.

• Giám sát xe tự hành (AGV): Phát hiện vật cản từ xa để điều chỉnh tốc độ hoặc dừng khẩn cấp.

• Kiểm tra độ võng (Sag control): Đo độ võng của các tấm vật liệu lớn hoặc thép tấm trong quá trình cán.

• Đo kích thước vật thể: Xác định chiều cao hoặc chiều rộng của kiện hàng trên băng tải pallet.

---

IV. Hướng Dẫn Đấu Nối Và Cài Đặt

1. Sơ đồ chân cắm M12 (5 chân)

• Chân 1 (Nâu): Nguồn dương +24VDC.

• Chân 2 (Trắng): Ngõ ra Analog 0-10V.

• Chân 3 (Xanh dương): Nguồn âm 0V.

• Chân 4 (Đen): Ngõ ra Analog 4-20mA.

• Chân 5 (Xám): Dây Com/Teach-in.

2. Quy trình Teach-in (Cài đặt dải đo)

Cài đặt dải đo cực kỳ đơn giản thông qua dây xám (chân 5):

1. Đặt vật thể ở khoảng cách gần (ví dụ 200mm): Nối dây xám với cực Dương nguồn (+UB) trong khoảng 3 giây.

2. Đặt vật thể ở khoảng cách xa (ví dụ 1.300mm): Nối dây xám với cực Âm nguồn (-UB) trong khoảng 3 giây.

3. Cảm biến sẽ tự động chia đều thang đo analog vào khoảng cách vừa cài đặt.

---

V. Lợi Ích Khi Sử Dụng cube-130/F

1. Lắp đặt linh hoạt: Phù hợp với nhiều tư thế máy nhờ đầu xoay.

2. Độ bền cao: Vỏ nhựa chắc chắn, chống chịu rung động và bụi bẩn công nghiệp.

3. Thay thế dễ dàng: Tương thích về kích thước lỗ bắt vít với nhiều dòng cảm biến quang vuông trên thị trường.

4. Tín hiệu sạch: Tích hợp bộ lọc số giúp kết quả đo không bị nhảy số do nhiễu môi trường.

---

Kết luận: Microsonic cube-130/F là lựa chọn hàng đầu cho các ứng dụng cần dải đo tầm trung với thiết kế lắp đặt linh hoạt nhất.
