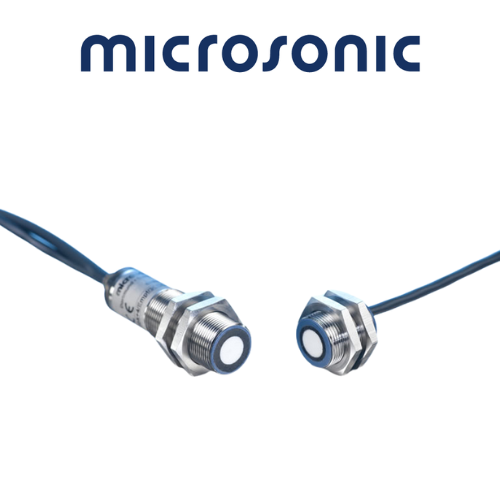

📏 Microsonic dbk+4/M18/3BEE/M18 E+S: Cảm Biến Phát Hiện Tờ Kép Ngõ Ra PNP

dbk+4/M18/3BEE/M18 E+S Double sheet detector Microsonic Vietnam

Microsonic dbk+4/M18/3BEE/M18 E+S là bộ cảm biến siêu âm chuyên dụng được thiết kế để kiểm soát lỗi nạp tờ kép (2 hoặc nhiều tờ chồng lên nhau) trong các dây chuyền xử lý giấy, bìa và màng phim. Với thiết kế đầu dò thẳng chuẩn M18 và ngõ ra PNP, đây là giải pháp thay thế hoàn hảo cho các hệ thống điều khiển PLC tiêu chuẩn.

---

I. Thông Số Kỹ Thuật Chi Tiết dbk+4/M18/3BEE/M18 E+S Double sheet detector Microsonic Vietnam

• Nguyên lý đo: Thu – phát siêu âm xuyên thấu (Through-beam).

• Cấu hình: Đầu thu và đầu phát đều có thân ren thẳng M18.

• Vật liệu phát hiện: Giấy, bìa ($20 – 1.200\ g/m^2$), nhựa mỏng, màng phim.

• Ngõ ra (3BEE): 2 x PNP (1 báo tờ đơn, 1 báo tờ kép).

• Điện áp hoạt động: 20 – 30 VDC.

• Thời gian phản hồi: $0.5\ ms$ (Cực nhanh).

• Kết nối: Đầu cắm M12 (5 chân).

• Cấp bảo vệ: IP67.

---

II. Đặc Điểm Nổi Bật Của Dòng dbk+4 (3BEE) dbk+4/M18/3BEE/M18 E+S Double sheet detector Microsonic Vietnam

tìm hiểu thêm

1. Công Nghệ Siêu Âm Không Tiếp Xúc

Cảm biến đo độ suy giảm cường độ sóng âm khi đi qua vật liệu. Vì sóng siêu âm không bị ảnh hưởng bởi màu sắc hay độ trong suốt, thiết bị có thể phát hiện lỗi trên cả giấy in đen hoàn toàn hoặc màng phim mờ mà cảm biến quang học thường bỏ sót.

2. Ngõ Ra PNP (3BEE) Tiêu Chuẩn

Khác với dòng Push-Pull, mã hiệu 3BEE sử dụng logic PNP truyền thống. Điều này giúp thiết bị tương thích hoàn toàn với các module ngõ vào kỹ thuật số (DI) của các hãng PLC phổ biến như Siemens, Mitsubishi, hay Schneider mà không cần cài đặt lại cấu hình phần cứng.

3. Khả năng Tự Động Thích Ứng

Thiết bị tích hợp sẵn ngưỡng nhận diện cho các loại giấy tiêu chuẩn. Đối với các vật liệu cực dày hoặc có cấu trúc đặc biệt, người dùng có thể kích hoạt tính năng Teach-in thông qua chân số 5 để cảm biến tự học lại dải đo mới.

---

III. Ứng Dụng Thực Tế dbk+4/M18/3BEE/M18 E+S Double sheet detector Microsonic Vietnam

• Máy in Offset: Ngăn chặn tờ kép đi vào lô in, bảo vệ bản kẽm và cao su khỏi hư hỏng.

• Máy gấp giấy & đóng sách: Đảm bảo tính chính xác của từng tập tài liệu.

• Ngành sản xuất thẻ nhựa: Kiểm soát việc tách rời các tấm thẻ nhựa cứng (thẻ ATM, ID).

• Dây chuyền bao bì: Phát hiện lỗi dính màng nhôm hoặc màng nhựa trong quá trình dập túi.

---

IV. Hướng Dẫn Lắp Đặt Và Đấu Nối

1. Sơ đồ chân cắm M12 (5-pin)

Chân	Màu dây	Chức năng
1	Nâu	+24 VDC
2	Trắng	Ngõ ra PNP 2: Phát hiện tờ đơn (Single sheet)
3	Xanh dương	0V (GND)
4	Đen	Ngõ ra PNP 1: Phát hiện tờ kép (Double sheet)
5	Xám	Đầu vào điều khiển (Control input / Teach-in)

2. Góc Lắp Đặt Khuyến Cáo

Để đạt độ chính xác cao nhất và triệt tiêu nhiễu do sóng phản xạ đứng (standing waves), cặp đầu dò nên được lắp nghiêng một góc từ $10^\circ$ đến $18^\circ$ so với phương thẳng đứng của tờ giấy.

---

V. Tại Sao Nên Chọn Microsonic dbk+4/M18?

1. Thiết kế đồng bộ: Đầu dò M18 giúp việc khoan lỗ lắp đặt và căn chỉnh đồng tâm trở nên cực kỳ đơn giản.

2. Chống bụi bẩn: Sóng siêu âm có khả năng xuyên qua lớp bụi giấy bám trên đầu cảm biến, giúp máy vận hành ổn định mà không cần vệ sinh thường xuyên.

3. Tốc độ đáp ứng: Với $0.5\ ms$, thiết bị đáp ứng tốt cho các dòng máy in chạy tốc độ hàng chục nghìn tờ mỗi giờ.

Kết luận: Microsonic dbk+4/M18/3BEE/M18 E+S là thiết bị “gác cổng” tin cậy, giúp nâng cao hiệu suất và bảo vệ tài sản máy móc cho nhà máy của bạn.
