📏 Microsonic dbk+4/WK/3CDD/M18 E+S: Cảm Biến Phát Hiện Tờ Kép Góc Vuông

dbk+4/WK/3CDD/M18 E+S Ultrasonic double-sheet control Microsonic Vietnam

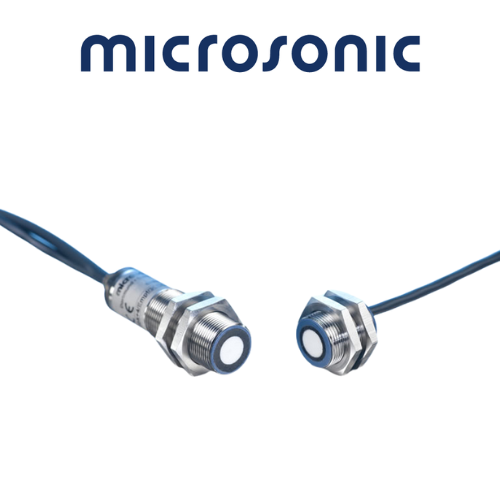

Microsonic dbk+4/WK/3CDD/M18 E+S là phiên bản đặc biệt của dòng cảm biến siêu âm phát hiện tờ kép, nổi bật với thiết kế đầu dò góc vuông (90° – Angular Head). Đây là giải pháp tối ưu cho các dòng máy in, máy gấp giấy có không gian lắp đặt cực kỳ hạn chế, nơi các đầu dò thẳng thông thường không thể tiếp cận.

---

I. Thông Số Kỹ Thuật Chi Tiết dbk+4/WK/3CDD/M18 E+S Ultrasonic double-sheet control Microsonic Vietnam

• Model: dbk+4/WK/3CDD/M18 E+S.

• Thiết kế đầu dò: Góc vuông (90°) giúp giảm chiều cao lắp đặt.

• Khoảng cách lắp đặt: 20 mm đến 60 mm (giữa đầu thu và phát).

• Vật liệu phát hiện: Giấy, bìa các-tông ($20 – 1.200\ g/m^2$), màng nhựa, lá kim loại mỏng.

• Ngõ ra: 2 cổng Push-Pull (Tờ đơn/Tờ kép).

• Thời gian phản hồi: $0.5\ ms$ (Siêu nhanh).

• Kiểu kết nối: Đầu cắm M12 (5 chân).

• Cấp bảo vệ: IP67.

---

II. Đặc Điểm Nổi Bật Của Biến Thể “WK” (90°)

Tìm hiểu thêm

1. Tối Ưu Hóa Không Gian Lắp Đặt

Mã hiệu WK (Winkelkopf) cho biết đầu phát và đầu thu có tia siêu âm đi ra vuông góc với thân ren M18. Thiết kế này cực kỳ hữu ích khi bạn cần lắp cảm biến sát bên cạnh vách máy hoặc các lô cuốn mà không gian phía trên/dưới tờ giấy chỉ có vài centimet.

2. Công Nghệ Siêu Âm Vượt Trội

Cảm biến hoạt động dựa trên sự suy giảm cường độ sóng siêu âm. Sóng siêu âm có thể xuyên qua các lớp vật liệu mà cảm biến quang học bó tay (như giấy đen, màng phim mờ hoặc vật liệu in kín mực).

3. Khả Năng Tự Động Thích Ứng

Thiết bị không cần cài đặt (Teach-in) cho các loại giấy tiêu chuẩn. Đối với các loại vật liệu đặc biệt dày hoặc phức tạp, người dùng có thể kích hoạt chế độ Teach-in qua chân điều khiển (Pin 5) để cảm biến ghi nhớ ngưỡng mới.

---

III. Ứng Dụng Thực Tế dbk+4/WK/3CDD/M18 E+S Ultrasonic double-sheet control Microsonic Vietnam

• Máy in Offset & Kỹ thuật số: Ngăn chặn việc nạp 2 tờ giấy cùng lúc vào lô in, bảo vệ bản kẽm và cao su.

• Máy sản xuất phong bì/túi giấy: Kiểm soát quy trình gấp và dán tờ đơn.

• Dây chuyền sản xuất thẻ ngân hàng: Phát hiện lỗi dính thẻ nhựa cứng.

• Ngành bao bì dược phẩm: Kiểm tra sự hiện diện của tờ hướng dẫn sử dụng (leaflet) trong hộp thuốc.

---

IV. Sơ Đồ Đấu Nối & Lắp Đặt

1. Sơ đồ chân (M12 5-pin)

Chân	Màu dây	Chức năng
1	Nâu	+24 VDC
2	Trắng	Ngõ ra Tờ đơn (Single sheet)
3	Xanh dương	0V (GND)
4	Đen	Ngõ ra Tờ kép (Double sheet)
5	Xám	Đầu vào điều khiển (Teach-in/Sync)

2. Quy tắc lắp đặt quan trọng dbk+4/WK/3CDD/M18 E+S Ultrasonic double-sheet control Microsonic Vietnam

• Góc nghiêng: Nên lắp đầu dò nghiêng một góc $10^\circ – 18^\circ$ so với mặt phẳng tờ giấy để tránh hiện tượng phản xạ sóng đứng gây nhiễu tín hiệu.

• Căn chỉnh: Đảm bảo trục của đầu thu và đầu phát nằm trên một đường thẳng để nhận được tín hiệu mạnh nhất.

---

V. Tại Sao Nên Chọn Dòng dbk+4/WK?

1. Linh hoạt vượt trội: Giải quyết bài toán không gian hẹp mà các dòng đầu thẳng (Straight head) không làm được.

2. Độ chính xác tuyệt đối: Tỷ lệ báo lỗi giả gần như bằng 0 nhờ thuật toán xử lý tín hiệu thông minh của Microsonic.

3. Chống bụi bẩn: Sóng siêu âm không bị ảnh hưởng bởi bụi giấy bám trên bề mặt cảm biến, giảm tần suất vệ sinh bảo trì.

Kết luận: Microsonic dbk+4/WK/3CDD/M18 E+S là linh kiện thiết yếu cho các dòng máy in hiện đại, giúp giảm tỷ lệ phế phẩm và bảo vệ thiết bị cơ khí quan trọng.
