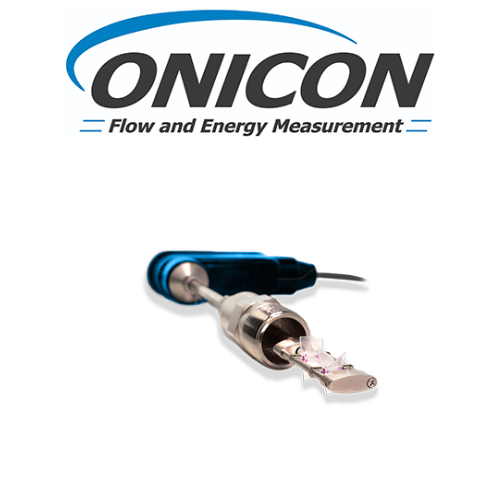

ONICON F-1000 Series: Giải Pháp Đo Lưu Lượng Tuabin Chèn Cho Ứng Dụng HVAC

F-1000 Series Turbine Flow Meters Onicon Vietnam

ONICON là một thương hiệu nổi tiếng. Họ chuyên cung cấp các giải pháp đo lường năng lượng nhiệt và lưu lượng chất lỏng chính xác. Dòng F-1000 Series đại diện cho sự kết hợp giữa độ tin cậy, dễ lắp đặt và chi phí hiệu quả. Nó là lựa chọn hàng đầu cho các kỹ sư và quản lý cơ sở vật chất. Nó cần để giám sát hiệu suất và phân bổ chi phí năng lượng trong các tòa nhà thương mại, trường đại học và khu công nghiệp.

Dòng $\text{F-1000}$ sử dụng nguyên lý hoạt động của tuabin. Cánh tuabin quay. Nó cần khi chất lỏng đi qua. Tốc độ quay được chuyển thành tín hiệu điện tử (xung). Nó tỉ lệ chính xác với lưu lượng thể tích. Đây là công cụ thiết yếu. Nó cần để hỗ trợ các Hệ thống Quản Lý Tòa Nhà ($\text{BMS}$) và các ứng dụng tính toán năng lượng nhiệt.

---

1. Giới Thiệu Tổng Quan Về Công Nghệ Tuabin Chèn

Tìm hiểu thêm

Đại lý Onicon Vietnam – Onicon Vietnam

F-1000 Series được thiết kế đặc biệt. Nó cần để giải quyết thách thức của việc đo lưu lượng trong đường ống lớn.



1.1. Nguyên Lý Hoạt Động Của Tuabin Chèn (Insertion Turbine) F-1000 Series Turbine Flow Meters Onicon Vietnam



Tuabin chèn hoạt động dựa trên việc đo tốc độ quay của một tuabin nhỏ.

• Cấu Trúc Chèn: Đồng hồ đo được lắp đặt. Nó cần thông qua một cổng nhỏ trên thành ống.
• Đo Tốc Độ Điểm: Tuabin được đặt ở vị trí trung tâm hoặc gần trung tâm dòng chảy. Nó cần để đo tốc độ dòng chảy tại điểm đó.
• Hiệu Chuẩn Của ONICON: $\text{ONICON}$ hiệu chuẩn mỗi cảm biến. Nó cần để chuyển đổi tốc độ điểm đã đo thành Lưu Lượng Thể Tích Trung Bình chính xác.
• Đầu Ra Xung ($\text{Pulse}$): Tín hiệu xung được tạo ra. Nó tỉ lệ với tốc độ quay. Tín hiệu này dễ dàng được xử lý bởi $\text{PLC}$ hoặc $\text{BMS}$ để tính toán thể tích chất lỏng.



1.2. Các Dòng Sản Phẩm Tiêu Biểu Trong F-1000 Series



Dòng $\text{F-1000}$ bao gồm nhiều biến thể. Nó cần để phù hợp với các kích thước và điều kiện ống khác nhau.

• F-1100 (Tiêu Chuẩn): Dòng cơ bản. Nó cần cho nước lạnh và nước nóng tiêu chuẩn.
• F-1200 (Hai Hướng): Có khả năng đo lưu lượng theo cả hai hướng (tùy chọn này quan trọng trong một số hệ thống $\text{HVAC}$).
• F-1300/F-1400 (Phạm Vi Rộng): Các phiên bản được tối ưu hóa cho phạm vi đo rộng hơn hoặc kích thước ống lớn hơn.



1.3. Lợi Ích Của Thiết Kế Chèn (Insertion Design)



Thiết kế này mang lại nhiều ưu điểm so với đồng hồ đo $\text{Full-bore}$.

• Hiệu Quả Chi Phí: Chi phí thấp hơn đáng kể. Nó cần cho việc đo lường trong các đường ống có đường kính lớn ($\text{4}$ inch trở lên).
• Lắp Đặt Dễ Dàng: Có thể lắp đặt mà không cần cắt toàn bộ đường ống. Nó cần cho việc giảm thiểu thời gian ngừng hoạt động.
• Bảo Trì Đơn Giản: Nhiều kiểu máy cho phép rút cảm biến ra khỏi ống khi hệ thống đang hoạt động ($\text{Hot Tap}$).

---



2. Đặc Trưng Kỹ Thuật và Hiệu Suất Vận Hành F-1000 Series Turbine Flow Meters Onicon Vietnam



F-1000 Series được tối ưu hóa cho độ chính xác cao trong môi trường $\text{HVAC}$.



2.1. Thông Số Đo Lường Chính



Các thông số này xác định khả năng của cảm biến.

Thông Số	Đặc Trưng Tiêu Biểu	Chi Tiết Chức Năng
Độ Chính Xác	Cao ($\pm\text{1.0}\%$ giá trị đọc)	Độ chính xác được đảm bảo trong phạm vi đo đã hiệu chuẩn.
Phạm Vi Ứng Dụng	Nước (Chilled Water, Hot Water)	Tối ưu cho hệ thống nước $\text{HVAC}$.
Phạm Vi Kích Thước Ống	$\text{1}$ inch đến $\text{72}$ inch	Rất linh hoạt, phù hợp với hầu hết các hệ thống $\text{HVAC}$ thương mại.
Đầu Ra Tín Hiệu	$\text{Pulse}$ (Xung)	Tín hiệu tần số. Nó tỉ lệ với lưu lượng. Nó dễ dàng tích hợp.



2.2. Tính Năng $\text{K-Factor}$ và Hiệu Chuẩn



Mỗi thiết bị được hiệu chuẩn riêng.

• Hệ Số $\text{K}$ ($\text{K-Factor}$): Mỗi đồng hồ đo $\text{ONICON}$ được cung cấp một hệ số $\text{K}$ duy nhất (số xung trên một đơn vị thể tích). Hệ số này được in trên nhãn. Nó cần để lập trình $\text{BMS}$ hoặc bộ đếm.
• Hiệu Chuẩn Tại Nhà Máy: Mỗi cảm biến được hiệu chuẩn. Nó cần trong một đường ống có kích thước tương đương với ứng dụng thực tế của khách hàng. Nó đảm bảo độ chính xác.



2.3. Vật Liệu Chế Tạo



Đảm bảo độ bền và tuổi thọ.

• Vật Liệu Wetted Parts: Thường là Thép không gỉ ($\text{Stainless Steel}$) hoặc $\text{Polymer}$ chống ăn mòn. Nó cần để chịu được nước $\text{HVAC}$ đã được xử lý hóa học.

---



3. Ứng Dụng Chuyên Sâu và Lợi Ích Vận Hành F-1000 Series Turbine Flow Meters Onicon Vietnam



F-1000 Series là lý tưởng. Nó cần cho việc tối ưu hóa năng lượng và quản lý tòa nhà.



3.1. Ứng Dụng Trong Hệ Thống $\text{HVAC}$



Giám sát và kiểm soát hiệu suất.

• Đo Lưu Lượng Nước Chiller: Đo lưu lượng nước lạnh đi qua $\text{Chiller}$. Nó cần để xác định tải làm lạnh.
• Tính Toán Năng Lượng Nhiệt: Kết hợp dữ liệu lưu lượng với $\text{RTD}$ (cảm biến nhiệt độ). Nó cần để tính toán năng lượng nhiệt tiêu thụ hoặc loại bỏ ($\text{BTUs/Tons}$).



3.2. Phân Bổ Chi Phí Năng Lượng



Quản lý chi phí trong các cơ sở đa thuê.

• Sub-Metering: Đo lưu lượng nước. Nó cần đi vào từng khu vực riêng biệt. Nó cần để phân bổ chi phí sưởi ấm/làm mát công bằng.



3.3. Lợi Ích Của ONICON F-1000 Series



Mang lại sự ổn định và hiệu suất.

• Độ Tin Cậy Cao: Thiết kế đơn giản và hiệu chuẩn chính xác. Nó cần cho kết quả đo đáng tin cậy.
• Linh Hoạt Lắp Đặt: Có thể được lắp đặt theo chiều ngang hoặc chiều dọc.
• Chi Phí Ban Đầu Thấp: Giải pháp đo lưu lượng toàn diện. Nó cần với chi phí đầu tư thấp hơn $\text{Mag Meter}$ $\text{Full-bore}$.

---



4. Lắp Đặt, Cấu Hình và Bảo Trì F-1000 Series Turbine Flow Meters Onicon Vietnam



Cấu hình đúng cách là cần thiết. Nó cần để tối ưu hóa độ chính xác và chức năng.



4.1. Lắp Đặt Cơ Học



Cần đảm bảo vị trí lắp đặt và chiều dài chèn chính xác.

• Yêu Cầu Đoạn Ống Thẳng: Yêu cầu đoạn ống thẳng dài trước ($\text{10D}$ $\text{Upstream}$) và sau ($\text{5D}$ $\text{Downstream}$) điểm lắp đặt. Nó cần để giảm thiểu nhiễu loạn dòng chảy.
• Vị Trí Cảm Biến: Cảm biến phải được lắp đặt. Nó cần để tuabin nằm ở vị trí tối ưu trong dòng chảy. Nó cần theo hướng dẫn của $\text{ONICON}$.
• Kiểu Lắp Đặt: Thường sử dụng một $\text{saddle}$ (đế) hoặc $\text{fitting}$ (phụ kiện) để gắn cảm biến lên ống.



4.2. Cấu Hình Tín Hiệu Đầu Ra



Thiết lập đầu ra phù hợp cho $\text{PLC/BMS}$.

• Lập Trình $\text{K-Factor}$: Đảm bảo Hệ số $\text{K}$ chính xác. Nó cần được nhập vào bộ điều khiển để chuyển đổi xung thành lưu lượng.
• Đấu Nối Điện: Cảm biến $\text{F-1000}$ thường là thiết bị hai dây hoặc ba dây. Nó cần được cấp nguồn điện áp thấp.



4.3. Bảo Trì Định Kỳ



Bảo trì đơn giản, nhưng cần sự tỉ mỉ.

• Kiểm Tra Cánh Quạt: Kiểm tra tuabin. Nó cần để đảm bảo không bị tắc nghẽn hoặc hư hỏng.
• Kiểm Tra Hiệu Chuẩn: Kiểm tra lại hiệu chuẩn định kỳ. Nó cần để đảm bảo độ chính xác.

---



5. Kết Luận: ONICON F-1000 Series – Tiêu Chuẩn Vàng Của HVAC Metering



ONICON F-1000 Series Insertion Turbine Flow Meters là dòng sản phẩm cốt lõi. Nó cần cho việc giám sát lưu lượng nước trong các ứng dụng $\text{HVAC}$.

Với Công Nghệ Tuabin Chèn Đã Được Chứng Minh, Độ Chính Xác Cao và Thiết Kế Lắp Đặt Linh Hoạt, F-1000 Series cung cấp:

1. Đo Lường Chính Xác và Đáng Tin Cậy: Dữ liệu lưu lượng nhất quán. Nó cần cho việc tính toán năng lượng.
2. Chi Phí Sở Hữu Thấp: Tiết kiệm chi phí đầu tư và bảo trì.
3. Dễ Dàng Tích Hợp: Tín hiệu xung tiêu chuẩn. Nó tương thích với hầu hết các hệ thống $\text{BMS}$.

F-1000 Series là chìa khóa. Nó giúp bạn đạt được hiệu suất năng lượng tối ưu và quản lý tài nguyên hiệu quả trong môi trường thương mại.
