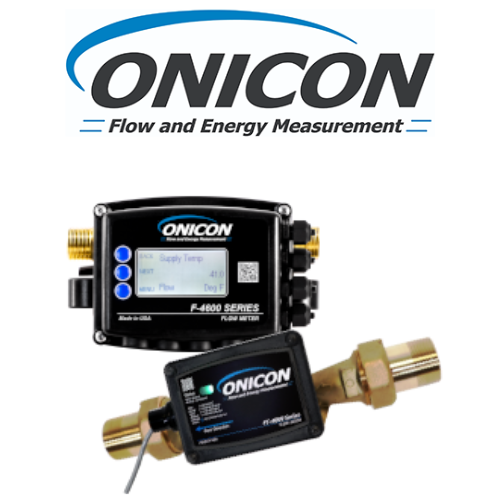

ONICON FT-4600 Series: Đồng Hồ Đo Lưu Lượng Siêu Âm Inline Tiếp Xúc (Wetted Ultrasonic)

FT-4600 Wetted Ultrasonic Inline Flow Meter Vietnam

ONICON là một thương hiệu đáng tin cậy. Họ chuyên cung cấp các giải pháp đo lường lưu lượng và năng lượng. Dòng sản phẩm FT-4600 Series là một loại Đồng Hồ Đo Lưu Lượng Siêu Âm Inline Tiếp Xúc ($\text{Wetted Ultrasonic Inline Flow Meter}$). Nó được thiết kế đặc biệt. Nó cần cho các đường ống nhỏ có đường kính từ $\text{1/2}$ $\text{inch}$ đến $\text{2-1/2}$ $\text{inch}$.

FT-4600 là giải pháp đo lưu lượng thể tích chính xác. Nó cần cho nước lạnh, nước nóng, nước ngưng tụ, nước sinh hoạt và các dung dịch nước/glycol trong hệ thống $\text{HVAC}$ và các ứng dụng quy trình. Thiết kế không có bộ phận chuyển động (no-moving-parts) và khả năng lắp đặt linh hoạt của nó làm cho FT-4600 trở thành lựa chọn hàng đầu cho các dự án tại Việt Nam. Nó cần nơi yêu cầu độ chính xác cao trong không gian lắp đặt chật hẹp.

---

1. Công Nghệ và Nguyên Lý Hoạt Động của FT-4600 FT-4600 Wetted Ultrasonic Inline Flow Meter Vietnam

Tìm hiểu thêm

Đại lý Onicon Vietnam – Onicon Vietnam

FT-4600 kết hợp tính chính xác của $\text{inline meter}$ với độ tin cậy của công nghệ siêu âm.



1.1. Nguyên Lý Siêu Âm Tiếp Xúc (Wetted Ultrasonic)



FT-4600 hoạt động dựa trên nguyên lý thời gian truyền sóng vi sai ($\text{Differential Transit-Time}$).

• Cảm Biến Tiếp Xúc: Hai đầu dò siêu âm (transducer) được gắn trực tiếp. Chúng tiếp xúc với chất lỏng bên trong thân đồng hồ đo.
• Đường Truyền Sóng Trực Tiếp: Thiết kế sử dụng đường truyền sóng trực tiếp ($\text{Direct Beam Path}$). Nó cần để tối đa hóa cường độ tín hiệu. Nó cần để đảm bảo độ tin cậy và độ chính xác lâu dài.
• Đo Vận Tốc: Thiết bị đo sự khác biệt thời gian. Nó cần khi sóng siêu âm truyền xuôi dòng và ngược dòng. Sự khác biệt này được sử dụng. Nó cần để tính toán vận tốc dòng chảy thể tích.
• Không Bộ Phận Chuyển Động: Do không có cánh quạt hoặc bộ phận cơ khí chuyển động. Nó loại bỏ hao mòn, giảm thiểu bảo trì và duy trì độ chính xác theo thời gian.



1.2. Ưu Điểm Chính Của Thiết Kế Inline FT-4600



Thiết kế FT-4600 mang lại nhiều lợi ích cho người dùng.

• Độ Chính Xác Cao: Đạt $\pm 1\%$ giá trị đọc trong phạm vi hoạt động rộng ($\text{25:1 turndown}$). Nó có thể mở rộng đến $\pm 2\%$ trong phạm vi rất rộng ($\text{100:1 turndown}$).
• Yêu Cầu Đoạn Ống Thẳng Tối Thiểu: Một trong những ưu điểm lớn nhất của FT-4600 là yêu cầu đoạn ống thẳng tối thiểu (chỉ $\text{0}$ $\text{pipe diameter}$ sau cút $\text{Single Elbow}$ hoặc $\text{Expander/Reducer}$). Nó làm cho nó lý tưởng. Nó cần cho việc lắp đặt trong các phòng cơ khí chật hẹp.
• Tích Hợp Sẵn: Đồng hồ đo đã được hiệu chuẩn tại nhà máy. Nó đi kèm với chứng nhận $\text{ISO 17025}$. Nó cung cấp giải pháp plug-and-play.

---



2. Đặc Trưng Kỹ Thuật và Khả Năng Tích Hợp FT-4600 Wetted Ultrasonic Inline Flow Meter Vietnam



FT-4600 được tối ưu hóa cho các hệ thống quản lý tòa nhà hiện đại.



2.1. Thông Số Kỹ Thuật Chính



Các thông số này đảm bảo hiệu suất đáng tin cậy.

Thông Số	Đặc Trưng Tiêu Biểu	Chi Tiết Chức Năng
Độ Chính Xác	$\pm 1\%$ giá trị đọc ($\text{25:1 turndown}$)	Phù hợp cho các ứng dụng tính toán năng lượng BTU.
Kích Thước Ống	$\text{1/2}$ $\text{inch}$ đến $\text{2-1/2}$ $\text{inch}$	Phù hợp cho đường ống cấp/hồi của $\text{Fan Coil Unit}$ và $\text{Air Handling Unit}$ (AHU).
Vật Liệu	Thân bằng Đồng (Lead-free Brass)	Đảm bảo độ bền và phù hợp cho nước uống ($\text{NSF}$ $\text{61}$ & $\text{372}$ $\text{compliant}$).
Nhiệt Độ Chất Lỏng	$\text{0}$ $\text{°F}$ đến $\text{250}$ $\text{°F}$ ($\text{-17}$ $\text{°C}$ đến $\text{121}$ $\text{°C}$)	Rộng. Nó bao gồm nước lạnh, nước nóng và nước ngưng tụ.
Áp Suất Tối Đa	$\text{400}$ $\text{psi}$	Áp suất hoạt động cao.



2.2. Đầu Ra Tín Hiệu và Tùy Chọn Giao Tiếp



Khả năng kết nối linh hoạt với hệ thống BMS.

• Đầu Ra Tiêu Chuẩn: Bao gồm tín hiệu Analog $\text{4-20mA}$ (cho tốc độ dòng chảy) và đầu ra Xung Khô ($\text{Pulse Output}$) có thể điều chỉnh tỷ lệ (cho tổng lưu lượng).
• Tùy Chọn Giao Tiếp Nâng Cao: Có sẵn các phiên bản có màn hình $\text{LCD}$ tích hợp (hoặc có thể lắp đặt từ xa) và giao thức truyền thông nối tiếp như $\text{BACnet}$ $\text{MS/TP}$ hoặc $\text{MODBUS}$ $\text{RTU}$. Nó cần cho việc tích hợp trực tiếp vào hệ thống $\text{BMS}$.
• Thiết Kế Module: Thiết kế module hóa. Nó cho phép dễ dàng thay thế hoặc nâng cấp bộ điện tử.

---



3. Ứng Dụng Trong Hệ Thống HVAC tại Việt Nam FT-4600 Wetted Ultrasonic Inline Flow Meter Vietnam



FT-4600 là một giải pháp lý tưởng. Nó cần cho các ứng dụng đo lường năng lượng trong các tòa nhà thương mại và khu công nghiệp.



3.1. Đo Lường Năng Lượng Nhiệt (BTU Metering)



FT-4600 thường được sử dụng như một thành phần chính của hệ thống đo BTU.

• Đo Lưu Lượng Nước Lạnh/Nước Nóng: Lắp đặt trên đường cấp hoặc hồi của các thiết bị trao đổi nhiệt cục bộ ($\text{AHU}$, $\text{FCU}$). Nó cần để tính toán chính xác năng lượng nhiệt tiêu thụ (cooling/heating).
• Độ Chính Xác Ở Lưu Lượng Thấp: Khả năng đo chính xác ở lưu lượng rất thấp. Nó cần giúp nắm bắt lưu lượng nghỉ ($\text{standby flow}$) hoặc lưu lượng tối thiểu. Nó cần để cải thiện độ chính xác tổng thể của việc tính toán năng lượng.



3.2. Ứng Dụng Trong Hệ Thống Nước Sinh Hoạt



Đồng hồ đo này đáp ứng các tiêu chuẩn cho nước uống.

• Đo Nước Sinh Hoạt: Vật liệu Đồng không chì và chứng nhận $\text{NSF}$ $\text{61}$/$\text{372}$. Nó làm cho FT-4600 phù hợp. Nó cần cho các ứng dụng đo lường nước uống và nước sinh hoạt trong các tòa nhà.



3.3. Lợi Ích Lắp Đặt Tại Hiện Trường



Lắp đặt và bảo trì đơn giản là yếu tố then chốt.

• Lắp Đặt Tiết Kiệm Không Gian: Yêu cầu đoạn ống thẳng tối thiểu. Nó cho phép lắp đặt dễ dàng trong các phòng cơ khí hoặc trần nhà chật hẹp.
• Đáng Tin Cậy: Thiết kế không có bộ phận chuyển động. Nó giảm thiểu nguy cơ hỏng hóc và tắc nghẽn. Nó mang lại độ tin cậy lâu dài.

---



4. Hướng Dẫn Lắp Đặt và Cấu Hình Cơ Bản FT-4600 Wetted Ultrasonic Inline Flow Meter Vietnam



Mặc dù FT-4600 dễ lắp đặt, việc tuân thủ các hướng dẫn sau là rất quan trọng.



4.1. Yêu Cầu Về Lắp Đặt Ống



Để đảm bảo độ chính xác tối đa.

• Vị Trí Lắp Đặt: Nên lắp đặt ở vị trí có dòng chảy ổn định.
• Hạn Chế Cản Trở: Cố gắng tránh lắp đặt ngay sau van điều tiết ($\text{modulating}$ $\text{valve}$) hoặc cửa xả bơm.
• Bộ Lọc Y: ONICON khuyến nghị nên lắp đặt $\text{Y Strainer}$ (bộ lọc Y) ở phía $\text{Upstream}$ của đồng hồ đo. Nó cần để bảo vệ đồng hồ đo khỏi các mảnh vụn lớn.



4.2. Cấu Hình Tín Hiệu



FT-4600 được cấu hình sẵn tại nhà máy, nhưng có thể điều chỉnh tại chỗ.

• Cấu Hình Nhà Máy: Mỗi FT-4600 được cấu hình. Nó cần dựa trên dữ liệu ứng dụng cụ thể của khách hàng (ví dụ: kích thước ống, loại chất lỏng). Nó đảm bảo hoạt động $\text{Plug}$ & $\text{Play}$.
• Kết Nối Tín Hiệu: Kết nối dây tín hiệu $\text{4-20mA}$ và $\text{Pulse}$ tới hệ thống $\text{BMS}$ hoặc bộ đo $\text{BTU}$ ($\text{Energy}$ $\text{Meter}$).

---



5. Kết Luận: ONICON FT-4600 Series – Giải Pháp Inline Cho Đường Ống Nhỏ



ONICON FT-4600 Series Wetted Ultrasonic Inline Flow Meter là lựa chọn hoàn hảo. Nó cần cho các ứng dụng đo lưu lượng chất lỏng sạch trong đường ống nhỏ.

Với Công Nghệ Siêu Âm Tiếp Xúc, Thiết Kế Không Bộ Phận Chuyển Động và Khả Năng Lắp Đặt Linh Hoạt, FT-4600 Series cung cấp:

1. Độ Chính Xác Cao: Đảm bảo dữ liệu đáng tin cậy cho việc tính toán năng lượng.
2. Khả Năng Tích Hợp Rộng: Tùy chọn giao tiếp $\text{BACnet}$ / $\text{MODBUS}$. Nó dễ dàng kết nối với $\text{BMS}$.
3. Lắp Đặt Tiết Kiệm Không Gian: Yêu cầu đoạn ống thẳng tối thiểu. Nó lý tưởng. Nó cần cho các không gian hạn chế.

FT-4600 là chìa khóa. Nó giúp bạn quản lý và tối ưu hóa hệ thống $\text{HVAC}$ một cách hiệu quả tại Việt Nam.
