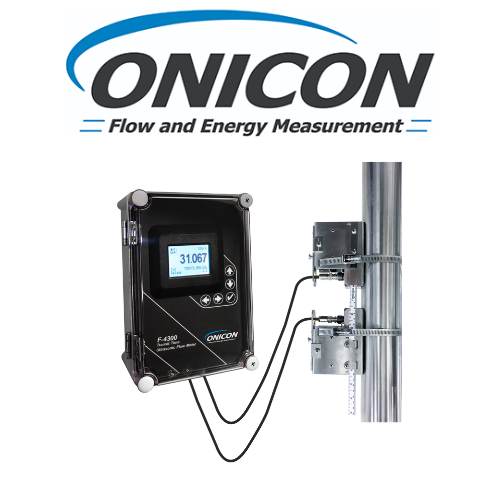

        ONICON F-4300 Series: Đo Lưu Lượng Siêu Âm Kẹp Ngoài Không Xâm Lấn

        F-4300 Clamp-on Ultrasonic Flow Meter Onicon Vietnam

        ONICON là một thương hiệu đáng tin cậy. Họ chuyên cung cấp các giải pháp đo lường lưu lượng và năng lượng. Dòng sản phẩm F-4300 Series đại diện cho công nghệ đo lưu lượng siêu âm ($\text{Transit-Time Ultrasonic}$). Nó được sử dụng để cung cấp dữ liệu lưu lượng chính xác cao cho các hệ thống quản lý tòa nhà ($\text{BMS}$) và ứng dụng tính toán năng lượng nhiệt ($\text{Energy Metering}$).

        Thiết bị này hoạt động dựa trên nguyên lý thời gian truyền sóng ($\text{Transit-Time}$) . Hai bộ đầu dò (transducer) được kẹp bên ngoài đường ống. Chúng truyền và nhận các xung siêu âm qua chất lỏng. Sự khác biệt về thời gian truyền sóng giữa hướng xuôi dòng ($\text{Downstream}$) và ngược dòng ($\text{Upstream}$) tỉ lệ thuận với vận tốc dòng chảy. Đây là công cụ thiết yếu. Nó cần cho việc tối ưu hóa hiệu suất năng lượng, phân bổ chi phí, và thực hiện các phép đo xác minh mà không làm gián đoạn hệ thống.


        1. Giới Thiệu Tổng Quan Về Công Nghệ Siêu Âm Kẹp Ngoài F-4300

        Tìm hiểu thêm

        Đại lý Onicon Vietnam – Onicon Vietnam

        F-4300 là giải pháp đo lường không yêu cầu can thiệp vào đường ống.



        1.1. Nguyên Lý Hoạt Động Thời Gian Truyền Sóng (Transit-Time) F-4300 Clamp-on Ultrasonic Flow Meter Onicon Vietnam



        Nguyên lý này là cơ sở của $\text{F-4300}$.

        • Bộ Đầu Dò (Transducers): Hai bộ đầu dò. Nó cần được kẹp vào phía ngoài ống.
        • Truyền Sóng Siêu Âm: Mỗi đầu dò luân phiên gửi và nhận tín hiệu siêu âm qua chất lỏng.
        • Tính Toán Vận Tốc: Xung siêu âm di chuyển nhanh hơn khi đi cùng chiều dòng chảy (xuôi dòng) và chậm hơn khi đi ngược chiều dòng chảy. Sự khác biệt về thời gian truyền ($\Delta t$) được sử dụng. Nó cần để tính vận tốc chất lỏng ($V$) theo công thức $V = \frac{D \cdot \Delta t}{2 \cdot \cos \theta \cdot T_t}$ (Trong đó $D$ là đường kính, $\theta$ là góc nghiêng của sóng, $T_t$ là thời gian).
        • Tính Toán Lưu Lượng Thể Tích: Vận tốc dòng chảy nhân với diện tích mặt cắt ngang của ống. Nó cần để tính lưu lượng thể tích.



        1.2. Các Đặc Tính Chính Của F-4300 Series



        F-4300 được thiết kế để mang lại sự linh hoạt.

        • Không Xâm Lấn (Non-Intrusive): Cảm biến không tiếp xúc trực tiếp với chất lỏng. Nó loại bỏ rủi ro rò rỉ hoặc giảm áp suất.
        • Lắp Đặt Đơn Giản: Không cần cắt ống hoặc ngừng hoạt động hệ thống.
        • Độ Chính Xác Tốt: Độ chính xác thường là $\pm 1\%$ đến $\pm 2\%$ giá trị đọc. Nó cần cho các ứng dụng $\text{HVAC}$ tiêu chuẩn.
        • Phạm Vi Ứng Dụng Rộng: Có thể sử dụng cho nhiều kích thước ống và vật liệu ống khác nhau (Thép Carbon, Thép không gỉ, Đồng, Nhựa).



        1.3. Yêu Cầu Đối Với Chất Lỏng



        F-4300 có yêu cầu cụ thể về chất lỏng.

        • Chất Lỏng Đồng Nhất: Chất lỏng cần phải sạch và không có quá nhiều chất rắn lơ lửng hoặc bọt khí. Nó cần để đảm bảo tín hiệu siêu âm truyền đi rõ ràng.
        • Khả Năng Truyền Sóng: Độ dẫn sóng âm của chất lỏng phải ổn định. Nước $\text{HVAC}$ thường đáp ứng yêu cầu này.



        2. Đặc Trưng Kỹ Thuật và Hiệu Suất Đo Lường F-4300 Clamp-on Ultrasonic Flow Meter Onicon Vietnam



        F-4300 được tối ưu hóa cho độ linh hoạt và độ chính xác trong môi trường thương mại.



        2.1. Thông Số Đo Lường Chính



        Các thông số này xác định khả năng của cảm biến.

        Thông SốĐặc Trưng Tiêu BiểuChi Tiết Chức Năng
        Độ Chính XácTốt ($\pm 1\%$ đến $\pm 2\%$ giá trị đọc)Độ chính xác điển hình của $\text{Clamp-on}$.
        Phạm Vi Ứng DụngNước (Lạnh, Nóng)Chất lỏng sạch, đồng nhất.
        Phạm Vi Kích Thước ỐngRộng (Phụ thuộc vào mã đầu dò)Có thể đo từ ống nhỏ đến ống lớn.
        Đầu Ra Tín HiệuPulse (Xung) và Analog 4-20 mATín hiệu tiêu chuẩn kép. Nó dễ dàng tích hợp với $\text{BMS}$.



        2.2. Yêu Cầu Lắp Đặt và Cấu Hình



        Cấu hình là bước quan trọng nhất.

        • Đoạn Ống Thẳng Bắt Buộc: Yêu cầu đoạn ống thẳng dài trước ($\text{10D}$ $\text{Upstream}$) và sau ($\text{5D}$ $\text{Downstream}$) điểm lắp đặt. Nó cần để đảm bảo lưu lượng ổn định.
        • Cấu Hình Chính Xác: Cảm biến phải được lập trình chính xác. Nó cần với các thông số đường ống (Đường kính ngoài, Độ dày thành ống, Vật liệu ống). Sai sót trong cấu hình có thể dẫn đến sai số lớn.
        • Lớp Lót Ống: Cần phải sử dụng chất ghép nối ($\text{Couplant}$) giữa đầu dò và thành ống. Nó cần để đảm bảo truyền sóng siêu âm tối ưu.



        2.3. Vật Liệu Chế Tạo và Độ Bền



        Đảm bảo độ bền và tuổi thọ.

        • Vỏ Đầu Dò: Vật liệu bền bỉ. Nó cần để bảo vệ đầu dò khỏi các yếu tố môi trường.
        • Khả Năng Chống Ăn Mòn: Không tiếp xúc với chất lỏng. Nó loại bỏ rủi ro ăn mòn.



        3. Ứng Dụng Chuyên Sâu và Lợi Ích Vận Hành F-4300 Clamp-on Ultrasonic Flow Meter Onicon Vietnam



        F-4300 là lý tưởng. Nó cần cho các phép đo tạm thời, xác minh hoặc khi yêu cầu không được can thiệp.



        3.1. Ứng Dụng Trong Hệ Thống $\text{HVAC}$



        Giám sát và kiểm soát hiệu suất.

        • Đo Lường Xác Minh: Được sử dụng. Nó cần để xác minh độ chính xác của các đồng hồ đo $\text{inline}$ khác (ví dụ: $\text{F-1000}$ hoặc $\text{FT-3000}$).
        • Kiểm Toán Năng Lượng: Phép đo tạm thời hoặc lắp đặt bán cố định. Nó cần để thu thập dữ liệu lưu lượng cho mục đích kiểm toán năng lượng.



        3.2. Ưu Điểm Trong Bảo Trì và Vận Hành



        Lợi ích của thiết kế không xâm lấn.

        • Lắp Đặt Không Gián Đoạn: Lắp đặt mà không làm gián đoạn hệ thống. Nó giảm thiểu chi phí và sự bất tiện.
        • Không Yêu Cầu Bảo Trì Chất Lỏng: Do không có bộ phận tiếp xúc với chất lỏng. Nó không cần vệ sinh hoặc hiệu chuẩn tại chỗ thường xuyên.



        3.3. Lợi Ích Của ONICON F-4300 Series



        Mang lại sự ổn định và hiệu suất.

        • Tính Linh Hoạt Cao: Dễ dàng di chuyển. Nó cần để đo lường trên nhiều vị trí ống khác nhau.
        • Chi Phí Lắp Đặt Gần Bằng Không: Tiết kiệm chi phí lắp đặt ban đầu.



        4. Lắp Đặt, Cấu Hình và Bảo Trì F-4300 Clamp-on Ultrasonic Flow Meter Onicon Vietnam



        Cấu hình đúng cách là cần thiết. Nó cần để tối ưu hóa độ chính xác và chức năng.



        4.1. Lắp Đặt Cơ Học



        Cần đảm bảo lắp đặt đúng cách.

        • Chuẩn Bị Bề Mặt Ống: Bề mặt ống phải sạch. Nó cần không có rỉ sét, sơn hoặc lớp cách nhiệt. Nó cần để đảm bảo truyền sóng siêu âm hiệu quả.
        • Sử Dụng Chất Ghép Nối: Phải sử dụng chất ghép nối. Nó cần để lấp đầy khoảng trống nhỏ giữa đầu dò và ống.
        • Định Vị Chính Xác: Đầu dò phải được định vị chính xác. Nó cần theo khoảng cách được tính toán bởi thiết bị.



        4.2. Cấu Hình Thiết Bị



        Lập trình thông số vật lý của ống.

        • Nhập Dữ Liệu Ống: Nhập chính xác vật liệu ống, đường kính ngoài và độ dày thành ống.
        • Thiết Lập Vị Trí Đầu Dò: Cấu hình chế độ lắp đặt (ví dụ: $\text{Z-method}$ hoặc $\text{V-method}$) và khoảng cách đầu dò.



        4.3. Bảo Trì Định Kỳ



        Bảo trì đơn giản, nhưng cần sự tỉ mỉ.

        • Kiểm Tra Chất Ghép Nối: Kiểm tra chất ghép nối định kỳ. Nó cần để đảm bảo không bị khô.
        • Kiểm Tra Cáp: Kiểm tra cáp đầu dò. Nó cần để đảm bảo không bị hỏng.



        5. Kết Luận: ONICON F-4300 Series – Đo Lường Linh Hoạt và Tiện Lợi



        ONICON F-4300 Series Clamp-on Ultrasonic Flow Meter là giải pháp lý tưởng. Nó cần cho việc đo lưu lượng chất lỏng sạch một cách không xâm lấn.

        Với Công Nghệ Siêu Âm Kẹp Ngoài, Lắp Đặt Không Gián Đoạn và Khả Năng Di Chuyển Cao, F-4300 Series cung cấp:

        1. Đo Lường Lưu Lượng Thể Tích: Cung cấp dữ liệu chính xác. Nó cần cho việc tính toán năng lượng.
        2. Linh Hoạt Trong Ứng Dụng: Phù hợp cho kiểm toán năng lượng và xác minh thiết bị.
        3. Không Gây Giảm Áp Suất: Hiệu suất bơm được duy trì tối ưu.

        F-4300 là chìa khóa. Nó giúp bạn nhanh chóng và hiệu quả thu thập dữ liệu lưu lượng.
