CCS LFV3-G-50SW: Đèn LED Chiếu Sáng Đồng Trục (Coaxial Light)

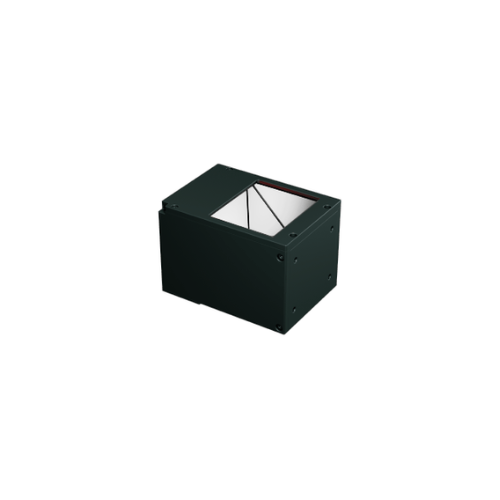

LFV3‑G‑50SW Emits white light CCS Vietnam

CCS LFV3-G-50SW là thiết bị chiếu sáng chuyên dụng thuộc dòng LFV3-G thế hệ mới của CCS.¹ Đây là loại đèn chiếu sáng đồng trục (Coaxial), được thiết kế để lắp đặt trực tiếp trước ống kính camera nhằm kiểm tra các bề mặt phản xạ cao hoặc các vật thể phẳng có độ bóng lớn.²



---

I. Thông Số Kỹ Thuật Chi Tiết LFV3‑G‑50SW Emits white light CCS Vietnam

Đặc tính	Chi tiết
Màu sắc ánh sáng	Trắng (White – SW)
Kích thước vùng sáng	$50 \times 50\ \text{mm}$
Kiểu chiếu sáng	Đồng trục (Coaxial)
Điện áp/Công suất	24V DC / 3.9W
Đầu kết nối	SMR-03V-B (Tiêu chuẩn CCS)
Trọng lượng	Khoảng 230g

---

II. Nguyên Lý Chiếu Sáng Đồng Trục LFV3‑G‑50SW Emits white light CCS Vietnam

Tìm hiểu thêm

Thiết bị sử dụng một gương bán mạ (Half-mirror) đặt nghiêng $45^\circ$ bên trong thân đèn:

1. Phát sáng: Các bóng LED phát ánh sáng từ phía bên hông vào gương.

2. Phản xạ: Gương phản chiếu ánh sáng xuống thẳng đứng, trùng với trục của ống kính camera.

3. Thu nhận: Camera quan sát vật thể xuyên qua gương bán mạ này.

---

III. Các Tính Năng Nổi Bật

1. Loại Bỏ Hiện Tượng “Điểm Mù”

Vì ánh sáng chiếu song song với trục camera, nó có thể đi sâu vào các lỗ hẹp hoặc rãnh sâu trên bề mặt vật thể mà các loại đèn vòng (Ring light) không thể làm được.

2. Tăng Cường Độ Tương Phản Cho Bề Mặt Phẳng

Các vết xước, vết khắc laser hoặc điểm lồi lõm trên bề mặt bóng loáng sẽ tán xạ ánh sáng và xuất hiện dưới dạng các điểm tối trên nền sáng rực rỡ, giúp camera nhận diện lỗi cực kỳ dễ dàng.

3. Dòng LFV3-G Cải Tiến

So với các thế hệ cũ, dòng LFV3-G có thiết kế tản nhiệt tốt hơn và độ đồng nhất ánh sáng được cải thiện rõ rệt, giúp hình ảnh không bị chênh lệch độ sáng giữa tâm và các góc.

---

IV. Ứng Dụng Thực Tế LFV3‑G‑50SW Emits white light CCS Vietnam

• Ngành bán dẫn: Kiểm tra bề mặt Wafer, các vết xước trên chip hoặc căn chỉnh vị trí linh kiện.

• Ngành điện tử: Đọc mã QR, mã vạch in trên bề mặt kim loại hoặc nhựa bóng.

• Ngành in ấn: Kiểm tra lỗi in trên bao bì màng nhôm, nilon phản quang.

• Cơ khí chính xác: Đo kích thước các chi tiết cơ khí có độ bóng cao hoặc kiểm tra ren trong các lỗ vít.

---

V. Lưu Ý Khi Lắp Đặt

• Căn chỉnh trục: Đảm bảo camera được lắp vuông góc tuyệt đối với bề mặt vật thể để đạt được hiệu quả phản xạ gương tốt nhất.

• Khoảng cách (WD): Hiệu suất của đèn đồng trục phụ thuộc nhiều vào khoảng cách từ đèn đến vật thể. Khoảng cách càng gần, độ sáng càng cao.

• Kính bảo vệ: Tránh để bụi bẩn bám vào gương bán mạ bên trong. Nếu gương bị bẩn, hình ảnh thu được sẽ có các vệt mờ hoặc đốm đen.

Kết luận: CCS LFV3-G-50SW là giải pháp hàng đầu để xử lý các bài toán Vision liên quan đến vật liệu phản xạ cao, nơi mà ánh sáng thông thường không thể tạo ra độ tương phản cần thiết.
