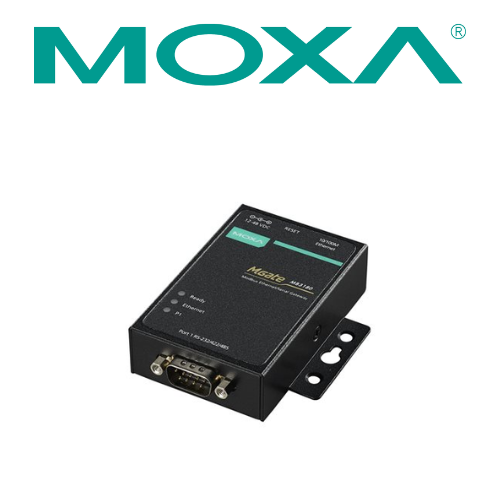

Moxa MGate MB3180: Bộ Chuyển Đổi Modbus Serial sang Ethernet (1 Cổng)

Mgate MB3180 Serial-to-Ethernet Modbus gateways Moxa Vietnam

Moxa là nhà cung cấp hàng đầu các giải pháp kết nối, máy tính và tự động hóa công nghiệp. Dòng sản phẩm MGate MB3180 là một Bộ Chuyển Đổi Cổng Nối Tiếp sang Ethernet Modbus (Serial-to-Ethernet Modbus Gateway) hiệu suất cao, được thiết kế để kết nối một thiết bị Modbus Serial (RTU/ASCII) với mạng Modbus TCP (Ethernet).

Trong các hệ thống Tự động hóa Công nghiệp, Modbus là một trong những giao thức truyền thông phổ biến nhất. MB3180 đóng vai trò là cầu nối quan trọng. Nó cho phép các thiết bị cũ sử dụng cổng nối tiếp (RS-232/422/485) giao tiếp liền mạch với các hệ thống SCADA, PLC hoặc HMI hiện đại sử dụng mạng TCP/IP.

Ứng Dụng Chính Của MB3180

Tìm hiểu thêm

Đại lý Moxa Vietnam – Moxa Vietnam

• Tích Hợp Thiết Bị Cũ: Kết nối các đồng hồ đo, cảm biến hoặc PLC cũ chỉ có cổng RS-485 vào mạng Ethernet.
• Giám Sát và Điều Khiển Tập Trung: Cho phép hệ thống điều khiển trung tâm truy cập dữ liệu từ các thiết bị Modbus Serial từ xa.

---



1. Tính Năng Kỹ Thuật và Nguyên Lý Hoạt Động Mgate MB3180 Serial-to-Ethernet Modbus gateways Moxa Vietnam



MB3180 là phiên bản cơ bản trong dòng MB3000 của Moxa, được thiết kế cho các ứng dụng một cổng nối tiếp đơn giản.



1.1. Chuyển Đổi Giao Thức



MB3180 thực hiện chức năng chính là chuyển đổi giao thức:

• Từ Serial sang TCP: Thiết bị nhận các lệnh Modbus TCP (Master) từ mạng Ethernet. Nó chuyển đổi chúng thành các yêu cầu Modbus RTU/ASCII (Master). Nó gửi chúng qua cổng Serial.
• Từ TCP sang Serial: Thiết bị nhận các phản hồi Modbus RTU/ASCII (Slave) từ thiết bị nối tiếp. Nó đóng gói chúng vào khung Modbus TCP (Slave) và gửi lại qua mạng Ethernet.



1.2. Hỗ Trợ Giao Tiếp Nối Tiếp Đa Dạng



• Cổng Nối Tiếp: MB3180 chỉ có một cổng nối tiếp. Nó có thể được cấu hình cho RS-232, RS-422 hoặc 2/4-wire RS-485 thông qua phần mềm. Nó mang lại tính linh hoạt cao trong việc kết nối với các thiết bị hiện trường.
• Tốc Độ Baud: Hỗ trợ tốc độ truyền dữ liệu nối tiếp lên đến 921.6 kbps. Nó đáp ứng hầu hết các yêu cầu ứng dụng công nghiệp.



1.3. Chế Độ Vận Hành



MB3180 hỗ trợ hai chế độ hoạt động cơ bản:

• Modbus TCP Master to Serial Slave: Phổ biến nhất. MB3180 hoạt động như một Slave Modbus TCP trên mạng Ethernet. Nó cho phép tối đa 16 Master TCP truy cập thiết bị Serial duy nhất.
• Modbus Serial Master to TCP Slave: Trong chế độ này, MB3180 hoạt động như một Master Serial (RTU/ASCII). Nó có thể truy vấn thiết bị Modbus TCP Slave trên mạng Ethernet.

---



2. Đặc Trưng Thiết Kế Công Nghiệp Mgate MB3180 Serial-to-Ethernet Modbus gateways Moxa Vietnam



Moxa thiết kế MB3180 với các tính năng. Nó cần để chịu được môi trường công nghiệp khắc nghiệt.



2.1. Cấu Trúc Bền Bỉ



• Thiết Kế Vỏ: Vỏ kim loại nhỏ gọn, chống nhiễu EMI/RFI.
• Phạm Vi Nhiệt Độ Hoạt Động: Hỗ trợ dải nhiệt độ rộng. Nó phù hợp. Nó cần cho việc lắp đặt trong tủ điện không được điều hòa nhiệt độ.
• Bảo Vệ Tăng Áp (Surge Protection): Cổng nối tiếp được bảo vệ khỏi đột biến điện áp. Nó nâng cao độ tin cậy.



2.2. Dễ Dàng Cấu Hình và Giám Sát



• Cấu Hình Web Console: Có thể cấu hình MB3180 dễ dàng. Nó cần thông qua trình duyệt web tiêu chuẩn. Nó không cần phần mềm đặc biệt.
• Tự Động Báo Cáo Sự Kiện: Thiết bị có thể gửi cảnh báo qua SNMP trap hoặc Email khi có lỗi kết nối hoặc sự kiện quan trọng khác.

---



3. Lắp Đặt và Tích Hợp Hệ Thống Mgate MB3180 Serial-to-Ethernet Modbus gateways Moxa Vietnam



Việc cài đặt MB3180 rất đơn giản. Nó cần nhờ thiết kế plug-and-play.



3.1. Lắp Đặt Cơ Học



• Gắn DIN-Rail: Thiết bị được gắn dễ dàng trên thanh DIN. Nó tiết kiệm thời gian. Nó cần cho việc lắp đặt tủ.



3.2. Cấu Hình Địa Chỉ và Chế Độ



• Địa Chỉ IP: Thiết lập địa chỉ IP tĩnh. Nó cần để giao tiếp trên mạng Ethernet.
• ID Thiết Bị Modbus: Gán ID duy nhất. Nó cần cho MB3180 trên mạng Modbus TCP (khi hoạt động ở chế độ Slave).
• Cài Đặt Serial: Đảm bảo Baud Rate, Parity và Data Bits khớp chính xác. Nó cần với thiết bị Modbus Serial được kết nối.

---



4. Kết Luận: Moxa MGate MB3180



Moxa MGate MB3180 là một lựa chọn tuyệt vời. Nó cần cho các kỹ sư tự động hóa. Nó muốn tích hợp liền mạch một thiết bị Modbus Serial vào mạng Ethernet TCP/IP.

Với khả năng hỗ trợ RS-232/422/485, thiết kế chống nhiễu công nghiệp và cấu hình đơn giản. MB3180 cung cấp một cầu nối đáng tin cậy. Nó cần để hiện đại hóa hệ thống điều khiển mà không cần thay thế các thiết bị hiện trường có giá trị.
