MSA 770.73-4: Cảm Biến Vị Trí Tuyến Tính RSF Elektronik Chính Hãng

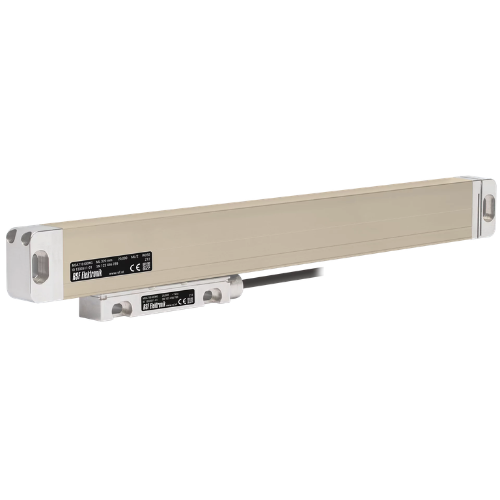

MSA 770.73-4 Cảm biến vị trí RSF ELEKTRONIK Vietnam

Trong các máy công cụ CNC, thiết bị đo lường và hệ thống định vị chính xác cao, việc xác định vị trí thực tế rất quan trọng. Cảm biến vị trí RSF ELEKTRONIK MSA 770.73-4 là giải pháp hàng đầu. Thiết bị là đầu đọc quang học (Scanning Head) thuộc dòng thước đo tuyến tính Series MSA 770 / MSA 700 của RSF Elektronik. Máy giúp phản hồi vị trí thời gian thực về hệ thống điều khiển với độ phân giải siêu cao.

1. Công Nghệ Quét Quang Học Chuẩn Xác VÀ Tín Hiệu Phản Hồi Tốc Độ Cao

Mã cảm biến RSF ELEKTRONIK MSA 770.73-4 sở hữu khả năng đo lường vị trí chính xác tuyệt đối.

Nguyên lý quét quang học không tiếp xúc

• Đầu đọc MSA 770.73-4 chuyển đổi vạch chia quang học trên thân thước kính/thép thành tín hiệu điện tử.

• Cơ chế quét không tiếp xúc cơ học giúp triệt tiêu hoàn toàn độ mài mòn và ma sát.

• Thiết bị phản hồi chính xác vị trí trục máy ngay cả khi gia tốc chuyển động rất lớn.

• Hệ thống loại bỏ tối đa lỗi sai số tích lũy do rơ-lắc cơ khí gây ra.

Tín hiệu ngõ ra chuẩn công nghiệp dễ tích hợp

• Phát tín hiệu xung vuông TTL hoặc tín hiệu Sin/Cos ($1\text{ Vpp}$) chuẩn hóa.

• Dễ dàng kết nối về các bộ điều khiển CNC (Siemens, Heidenhain, Fanuc, Mitsubishi) hoặc Datalogger.

• Tích hợp mạch xử lý lọc nhiễu tần số cao từ động cơ servo và biến tần.

2. Thân Vỏ Kim Loại IP53/IP64 VÀ Thiết Thiết Kế Nhỏ Gọn Dễ Gá Lắp

Mã MSA 770.73-4 được chế tạo đáp ứng các tiêu chuẩn cơ khí chính xác Châu Âu.

• Thân vỏ hợp kim nhôm chịu lực gia công chính xác: Giúp bảo vệ hệ thống thấu kính quang học bên trong an toàn.

• Cấp bảo vệ IP53/IP64 (khi kết hợp với thân thước): Chống bụi bẩn, hơi dầu mỡ và phôi mạt bắn vào vùng quét.

• Tích hợp cáp nối bọc giáp kim loại chống nhiễu: Đảm bảo đường truyền tín hiệu ổn định trên khoảng cách xa.

3. Bảng Thông Số Kỹ Thuật Chi Tiết RSF ELEKTRONIK MSA 770.73-4

Tìm hiểu thêm

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	RSF Elektronik (Thương hiệu thuộc tập đoàn HEIDENHAIN – Áo)
Dòng sản phẩm	Cảm biến vị trí / Đầu đọc thước quang (Linear Encoder Scanning Head)
Mã sản phẩm chi tiết	MSA 770.73-4
Tương thích thân thước	Thước đo tuyến tính dòng RSF MSA 770 / MSA 700 Series
Nguyên lý đo lường	Quét quang học (Optical Scanning)
Độ phân giải vị trí	Đạt mức $1\text{ }\mu\text{m}$ hoặc $0.5\text{ }\mu\text{m}$ (tùy cấu hình)
Tín hiệu ngõ ra	Tín hiệu xung vuông TTL hoặc Sin/Cos $1\text{ Vpp}$
Nguồn điện vận hành	$5\text{ V DC } \pm 5\%$
Cấp bảo vệ vỏ	Đạt chuẩn IP53 / IP64

4. Ứng Dụng Thực Tế Trong Máy CNC, Máy Đo CMM VÀ Tự Động Hóa MSA 770.73-4 Cảm biến vị trí RSF ELEKTRONIK Vietnam

Mã cảm biến vị trí RSF ELEKTRONIK MSA 770.73-4 là thiết bị phản hồi hành trình vô cùng tin cậy.

Phản hồi vị trí vòng kín (Closed-loop) cho máy công cụ CNC

• Lắp đặt trên các trục $X, Y, Z$ của máy phay, máy tiện và máy mài CNC.

• MSA 770.73-4 gửi vị trí thực tế của bàn máy về bộ điều khiển trung tâm.

• Máy giúp triệt tiêu sai số do độ rơ của trục vít me bẩy, đảm bảo độ chính xác gia công.

Ứng dụng trong máy đo tọa độ CMM và thiết bị sản xuất bán dẫn

• Các máy đo kiểm kích thước yêu cầu độ chính xác vị trí ở mức micromet.

• Cảm biến RSF cung cấp dữ liệu vị trí liên tục với độ lặp lại cực kỳ cao.

• Thiết bị giúp hệ thống tự động hóa duy trì độ ổn định đo lường trong thời gian dài.

Mẹo vận hành chuẩn từ chuyên gia: Khi gá lắp đầu đọc MSA 770.73-4 lên thân thước, bạn cần dùng căn lá hoặc đồng hồ so để canh chỉnh khe hở quét (Scan gap) đúng theo thông số kỹ thuật của hãng RSF. Tránh để dầu cắt gọt hoặc dung dịch làm mát bắn trực tiếp vào bề mặt quét. Việc kết nối dây mát (GND) cáp tín hiệu về điểm tiếp địa chung giúp triệt tiêu hoàn toàn nhiễu sóng điện từ.
