⚙️ Nusco NSD-CV330: Bộ Điều Khiển Chuyển Động & Cắt Quay (Rotary Cut) Chuyên Dụng

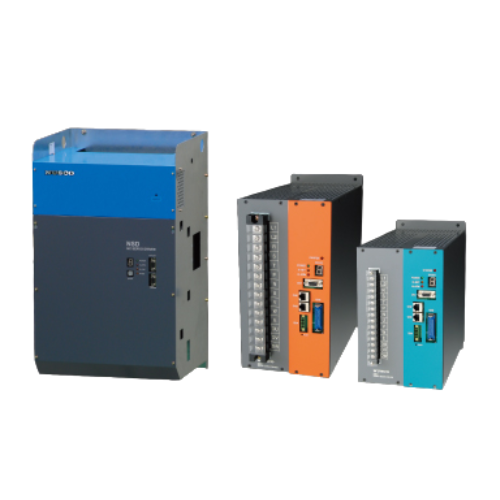

NSD-CV330 Bộ điều khiển Nusco Vietnam

NSD-CV330 là dòng bộ điều khiển kỹ thuật số (Controller) cao cấp của hãng Nusco (Nhật Bản). Thiết bị này được thiết kế chuyên biệt để đồng bộ hóa tốc độ và vị trí cho các ứng dụng cắt bay (Flying Shear). Hoặc cắt quay (Rotary Cut) tốc độ cao trong các dây chuyền sản xuất tôn, thép, giấy, và bao bì.

I. Đặc Điểm Công Nghệ Cốt Lõi NSD-CV330 Bộ điều khiển Nusco Vietnam

1. Thuật Toán Đồng Bộ Hóa Đỉnh Cao

• Điều khiển bám đuổi (Follow-up Control): NSD-CV330 tính toán chính xác tốc độ của dao cắt dựa trên tín hiệu phản hồi từ Encoder đo tốc độ băng tải vật liệu. Điều này đảm bảo lưỡi dao chạm vào vật liệu tại điểm cắt với tốc độ đồng bộ $1:1$, tránh việc làm móp méo hoặc xước bề mặt sản phẩm.

• Bù chiều dài tự động: Khả năng tự động tính toán đường cong gia tốc. Và giảm tốc của động cơ servo để thích ứng với các thay đổi về chiều dài cắt được cài đặt.

2. Giao Diện & Kết Nối Đồng Bộ

• Được thiết kế để kết nối trực tiếp với các dòng Servo Drive của các hãng lớn (Yaskawa, Mitsubishi, Panasonic…). Qua xung/hướng (Pulse/Direction) hoặc tín hiệu Analog chính xác cao.

• Tích hợp bộ nhớ lưu trữ các công thức cắt (Recipe) giúp thay đổi kích thước sản phẩm nhanh chóng ngay trên dây chuyền mà không cần dừng máy.

---

II. Thông Số Kỹ Thuật Chi Tiết NSD-CV330 Bộ điều khiển Nusco Vietnam

Tìm hiểu thêm

Đặc tính	Thông số kỹ thuật
Hãng sản xuất	Nusco Co., Ltd (Nhật Bản)
Ứng dụng chính	Điều khiển Dao cắt quay (Rotary Cut), Dao cắt bay (Flying Cut)
Tín hiệu Encoder ngõ vào	Hỗ trợ Line Driver (A, B, Z phase) tần số cao
Xung ngõ ra điều khiển	Xung tốc độ cao điều khiển Servo ($kHz/MHz$)
Màn hình hiển thị	Tích hợp đèn LED/LCD hiển thị trạng thái và mã lỗi
Nguồn cấp	24VDC hoặc 100-240VAC (tùy phiên bản hardware)
Cổng truyền thông	RS-232C / RS-422 hỗ trợ kết nối với HMI hoặc PLC tổng

---

III. Các Chức Năng Nâng Cao NSD-CV330 Bộ điều khiển Nusco Vietnam

• Cắt theo vạch màu (Mark Registration): Kết nối trực tiếp với cảm biến mắt thần (Color Mark Sensor). Để cắt chính xác các màng bao bì đã in sẵn logo, hình ảnh, loại bỏ sai số tích lũy.

• Mô phỏng chu kỳ (Simulation Mode): Cho phép chạy thử mô phỏng hệ thống dao cắt mà không cần cấp vật liệu thật. Giúp kỹ sư an tâm cấu hình và test máy, giảm thiểu phế liệu khi vận hành thử.

• Bảo vệ cơ khí: Tự động phát hiện lỗi lệch pha hoặc quá tốc độ của dao để ngắt tín hiệu khẩn cấp. Bảo vệ dao cắt không bị va đập cơ khí gây mẻ hoặc gãy lưỡi dao.

---

IV. Ứng Dụng Thực Tế NSD-CV330 Bộ điều khiển Nusco Vietnam

• Máy cắt tôn/thép: Điều khiển cụm dao cắt phẳng cắt các cuộn tôn thành từng tấm có chiều dài chính xác tuyệt đối.

• Dây chuyền sản xuất giấy/carton: Cắt thùng carton cán sóng theo kích thước yêu cầu ở tốc độ băng chuyền cực lớn.

• Ngành bao bì màng nhựa: Máy đóng gói dòng chảy nằm ngang (Flow pack) – cắt và hàn miệng túi bao bì bánh kẹo, khăn ướt theo điểm đen (Mark).

---

V. Lưu Ý Lắp Đặt, Cài Đặt & Sửa Chữa

• Chống nhiễu tín hiệu Encoder: Tín hiệu Encoder đóng vai trò quyết định độ chính xác của chiều dài cắt. Bắt buộc phải dùng dây bọc chống nhiễu (Shielded Twisted Pair) cho Encoder. Và nối đất (Grounded) một đầu đúng kỹ thuật để tránh hiện tượng cắt bị sai lệch chiều dài (dài ngắn không đều).

• Thông số tỉ số truyền (Gear Ratio): Khi thay thế hoặc cài đặt mới NSD-CV330. Cần nhập chính xác các thông số cơ khí của máy (đường kính rulô. Tỉ số truyền hộp số, số xung/vòng của encoder) vào bộ điều khiển. Để máy tính toán đúng chiều dài thực tế bằng đơn vị mm.

• Giải pháp thay thế: Hiện nay một số model cũ của Nusco (như dòng CV) đã ngừng sản xuất. Trong trường hợp không mua được hàng thay thế tương đương. Các nhà máy thường nâng cấp chuyển đổi sang các dòng bộ điều khiển chuyển động thế hệ mới của hãng .Hoặc tích hợp thẳng thuật toán Rotary Cut vào PLC cao cấp có tính năng Motion (ví dụ Siemens S7-1500T, Yaskawa MP, hay Mitsubishi iQ-R).

Kết luận: Nusco NSD-CV330 là một bộ điều khiển chuyển động chuyên sâu cho bài toán cắt biên và cắt định hình. Sự ổn định và khả năng xử lý thời gian thực của dòng máy này. Giúp tối ưu hóa đáng kể năng suất và giảm tỉ lệ lỗi cho các dây chuyền gia công dạng cuộn liên tục.
