OA5690.11/5445W2/61: Rơ-le Khép Cực An Toàn Với Tiếp Điểm Dẫn Hướng Cơ Khí Dold

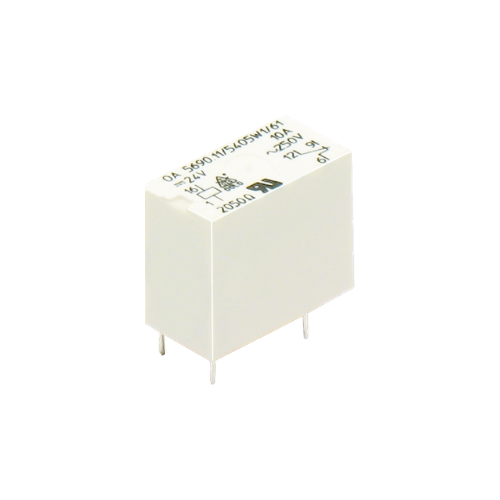

OA5690.11/5445W2/61 Rơ le Dold Vietnam

Mã OA5690.11/5445W2/61 (hoặc OA 5690.11/5445W2/61) thuộc dòng rơ-le an toàn cắm mạch in (PCB Safety Relay) OA 5690 Series của thương hiệu E. Dold & Söhne GmbH & Co. KG (Đức / Germany). Đây là loại rơ-le an toàn trang bị các tiếp điểm liên kết cơ học cứng (Forced Guided Contacts / Mechanically Linked Contacts). Thiết bị chuyên dùng trong các mạch điều khiển an toàn tự động hóa.

1. Giải Mã Cấu Hình Mã Sản Phẩm OA5690.11/5445W2/61

Cấu trúc mã đặt hàng quy định các thông số phần cứng chuẩn của Dold:

• OA 5690: Dòng rơ-le an toàn thiết kế mỏng gọn cắm bo mạch PCB với 2 tiếp điểm an toàn.

• .11 (Contact Configuration): Cấu hình tiếp điểm gồm 1 NO (Thường mở) và 1 NC (Thường đóng) liên kết cơ học.

• 5445 (Coil Voltage Code): Điện áp định mức cuộn hút $24\text{ VDC}$ (Dải vận hành từ $16.8\text{V}$ đến $30\text{ VDC}$).

• W2: Tùy chọn vật liệu bề mặt tiếp điểm bằng hợp kim $\text{AgNi} + 0.2\,\mu\text{m Au}$ (Bạc-Niken mạ vàng mỏng) tăng khả năng dẫn điện.

• 61 (Pin/Sealing Variant): Cấu hình chân cắm hàn mạch chuẩn cắm PCB kháng rửa (Wash-proof RT II).

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Tính Năng Vận Hành

Tiếp điểm liên kết cơ học chuẩn EN 61810-3 (Type A)

• Các tiếp điểm NO và NC được nối với nhau qua cơ cấu liên kết cứng. Nếu 1 tiếp điểm NO bị dính (Weld), tiếp điểm NC không bao giờ đóng lại (khoảng hở minimum $>0.5\text{ mm}$), giúp hệ thống tự phát hiện sự cố.

Độ tin cậy cách điện cực cao

• Thiết kế đạt khoảng cách cách điện cách ly bề mặt (Creepage & Clearance distance) $\ge 8\text{ mm}$ giữa cuộn dây và tiếp điểm, chịu điện áp thử nghiệm lên tới $4000\text{ VAC}$.

Thân vỏ mỏng gọn tối ưu diện tích bo mạch

• Kích thước chiều cao cực thấp (Height $\approx 15.7\text{ mm}$), phù hợp cho các bo mạch điện tử công nghiệp và module rơ-le mỏng.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Dold OA5690.11/5445W2/61

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu	E. Dold & Söhne GmbH & Co. KG (Đức / Germany)
Dòng sản phẩm	Safety Relay OA 5690 Series
Mã sản phẩm đầy đủ	OA5690.11/5445W2/61
Cấu hình tiếp điểm ($Contacts$)	1 NO + 1 NC (Forced Guided Contacts Type A)
Điện áp cuộn hút ($Coil Voltage$)	$24\text{ VDC}$ (Công suất tiêu thụ $\approx 0.6\text{ W}$)
Dòng điện đóng cắt tối đa	$6\text{ A}$ (Tối đa $250\text{ VAC} / 24\text{ VDC}$)
Vật liệu tiếp điểm ($Contact Material$)	$\text{AgNi} + 0.2\,\mu\text{m Au}$ (Bạc Niken mạ vàng)
Thời gian tác động / Nhả ($Operate/Release$)	$\le 12\text{ ms} / \le 8\text{ ms}$
Tuổi thọ cơ khí ($Mechanical Life$)	$> 10 \times 10^6$ lần đóng cắt
Nhiệt độ vận hành	$-40^\circ\text{C} \text{ đến } +85^\circ\text{C}$
Tiêu chuẩn an toàn	EN 61810-3 (Type A), UL / cUL, TUV

4. Ứng Dụng Thực Tế Trong Bo Mạch Tự Động Hóa

Tìm hiểu thêm

Rơ-le an toàn Dold OA5690.11/5445W2/61 là linh kiện cốt lõi trên các bo mạch điện tử:

• Module Rơ-le An toàn PLC (Safety PLC I/O Modules): Hàn trực tiếp lên bo mạch ngõ ra an toàn để cách ly và phản hồi trạng thái tiếp điểm về bộ xử lý central.

• Bộ điều khiển Cửa Thang máy & Tàu điện: Giám sát an toàn mạch khóa cửa tự động trong ngành vận tải hành khách.

• Thiết bị Y tế & Hệ thống Ngắt Khẩn cấp (E-Stop Circuit): Bảo vệ các mạch điện an toàn SIL 3 / PL e trong máy X-quang và hệ thống công nghiệp.

Mẹo kỹ thuật từ chuyên gia Dold:

1. Mạch phản hồi giám sát tiếp điểm NC (Feedback Loop): Đấu nối tiếp điểm NC vào đường tín hiệu giám sát của PLC/Rơ-le an toàn trung tâm. Khi phát hiện tiếp điểm NC không đóng lại sau khi ngắt cuộn dây, hệ thống sẽ tự động khóa và báo lỗi dính tiếp điểm (Contact Welding Fault).

2. Bảo vệ cuộn dây bằng Diode xả xung: Luôn hàn thêm một Diode mắc ngược (Flyback Diode) song song với cuộn dây $24\text{ VDC}$ để dập điện áp cảm ứng ngược, bảo vệ transistor điều khiển trên bo mạch.
