PA1-F-100-S01M-XL0113: Cảm Biến Vị Trí Tuyến Tính Gefran

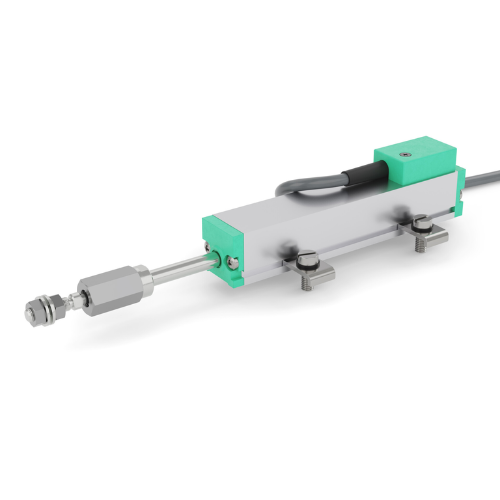

PA1-F-100-S01M-XL0113 Cảm biến vị trí Gefran Vietnam

Mã PA1-F-100-S01M-XL0113 thuộc dòng PA1 Series của thương hiệu Gefran (Ý). Đây là loại thước đo vị trí tuyến tính dạng biến trở. Thước có vỏ nhôm hình trụ mỏng gọn. Hai đầu thước trang bị khớp nối cầu giúp loại bỏ ứng suất lệch tâm khi trục di chuyển.

1. Giải Mã Mã Cấu Hình PA1-F-100-S01M-XL0113

Ký hiệu mã quy định đầy đủ các thông số kỹ thuật từ nhà sản xuất Gefran:

• PA1: Dòng thước đo vị trí tuyến tính thân nhôm tròn ($\varnothing18\text{ mm}$).

• F (Fastening): Phương thức gá lắp dùng ngàm kẹp hoặc khớp nối đỡ hai đầu.

• 100 (Stroke Length): Hành trình đo hữu ích đạt $100\text{ mm}$.

• S (Electrical Connection): Tín hiệu ngõ ra dạng cáp đúc liền chịu nhiệt.

• 01M (Cable Length): Chiều dài dây cáp đúc sẵn đạt $1\text{ mét}$.

• XL0113 (Special Option): Mã tùy chọn đặc biệt từ hãng (giá trị điện trở chuẩn $5\text{ k}\Omega$).

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Tính Năng Vận Hành

Khớp nối cầu loại bỏ ứng suất lệch tâm

• Hai đầu thước trang bị đầu khớp cầu tự lựa. Cơ cấu này giúp triệt tiêu lực va đập và lỗi lệch tâm cơ khí, giúp kéo dài tuổi thọ cảm biến.

Bề mặt dẫn điện bằng nhựa màng mỏng

• Công nghệ đường ray dẫn điện bằng nhựa màng mỏng giúp con trượt di chuyển êm ái. Thiết bị cho độ phân giải vô hạn, giảm mài mòn và không gây nhiễu tín hiệu.

Thiết kế nhỏ gọn VÀ Cấp bảo vệ IP65

• Vỏ nhôm định hình có đường kính chỉ $18\text{ mm}$, tối ưu cho vị trí lắp đặt hẹp.

• Thước đạt cấp bảo vệ IP65, giúp chống bụi bẩn và tia nước xịt công nghiệp.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Gefran PA1-F-100-S01M-XL0113

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu	Gefran S.p.A (Ý / Italy)
Dòng sản phẩm	PA1 Series Linear Potentiometer
Mã đầy đủ	PA1-F-100-S01M-XL0113
Hành trình đo ($Useful Stroke$)	$100\text{ mm}$
Hành trình cơ học ($Mechanical Stroke$)	$105\text{ mm}$
Tín hiệu ngõ ra	Điện áp phân áp Tuyến tính
Giá trị điện trở chuẩn	$5\text{ k}\Omega$ ($\pm20\%$)
Độ sai số tuyến tính (Linearity)	$\pm 0.1\%$ FS
Độ phân giải (Resolution)	Vô hạn (Infinite)
Tốc độ di chuyển tối đa	$\le 5\text{ m/s}$
Chiều dài cáp ngõ ra	$1\text{ mét}$ (Cáp 3 lõi chống nhiễu)
Nhiệt độ vận hành	$-30^\circ\text{C} \text{ đến } +100^\circ\text{C}$
Cấp bảo vệ vỏ (IP)	IP65

4. Ứng Dụng Thực Tế Trong Máy Công Nghiệp

Tìm hiểu thêm

Thước đo Gefran PA1-F-100-S01M-XL0113 là linh kiện phản hồi vị trí đáng tin cậy:

• Máy dập kim loại & Máy ép nhựa: Đo và kiểm soát vị trí đóng/mở khuôn hoặc vị trí ty đẩy sản phẩm.

• Thiết bị đóng gói & Chế biến gỗ: Giám sát độ cao lưỡi cắt, vị trí ép thanh gạt và khoảng cách lô cuộn.

• Máy kiểm tra cơ lý tính: Đo độ biến dạng dẻo và hành trình xi-lanh thử tải trong phòng QC.

Mẹo kỹ thuật từ chuyên gia Gefran:

1. Mạch đấu nối phân áp: Đấu nối thước PA1 theo sơ đồ mạch phân áp về cổng Analog Input của PLC. Giữ dòng điện qua con trượt $I_c \le 0.1\text{ }\mu\text{A}$ để tránh cháy đường ray nhựa.

2. Chống nhiễu cáp tín hiệu: Nối vỏ lưới chống nhiễu của cáp $1\text{m}$ về điểm nối đất tập trung (PE) để triệt tiêu nhiễu tần số cao từ biến tần.
