🔒 Watlow PM6L1AJ-AAAAAAA: Bộ Điều Khiển Giới Hạn An Toàn Cho Hệ Thống Gia Nhiệt

PM6L1AJ-AAAAAAA Temperature Controller Watlow Vientam

---

🔥 I. Giới Thiệu Chung: Vai Trò Thiết Yếu Của An Toàn Nhiệt Độ PM6L1AJ-AAAAAAA Temperature Controller Watlow Vientam



1.1. Bối Cảnh Công Nghiệp và Rủi Ro Nhiệt Độ



Nhiều quy trình công nghiệp sử dụng nhiệt độ cao. Các quy trình này bao gồm sấy, nung, và xử lý nhiệt. Chúng cần sự kiểm soát chính xác. Tuy nhiên, sự cố luôn có thể xảy ra. Sự cố có thể là hỏng cảm biến. Hoặc nó có thể là lỗi bộ điều khiển chính.

Sự cố này gây ra tình trạng quá nhiệt (overtemperature). Quá nhiệt rất nguy hiểm. Nó làm hỏng sản phẩm và thiết bị. Nó còn gây cháy nổ, ảnh hưởng an toàn. Do đó, cần một lớp bảo vệ dự phòng.

1.2. Định Vị Watlow EZ-ZONE PM

Tìm hiểu thêm



Watlow là thương hiệu hàng đầu thế giới. Họ cung cấp các giải pháp kiểm soát nhiệt. Dòng EZ-ZONE PM là sản phẩm chủ lực của họ. Dòng này nổi tiếng về độ tin cậy và linh hoạt.

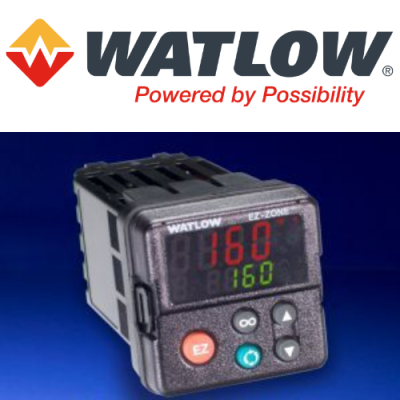

Bộ điều khiển PM6L1AJ-AAAAAAA là một cấu hình cụ thể. Nó thuộc dòng EZ-ZONE PM 1/16 DIN. Nó được thiết kế cho chức năng Giới hạn An toàn. Thiết bị này đóng vai trò tuyến phòng thủ cuối cùng. Nó bảo vệ hệ thống khỏi sự cố quá nhiệt. Nó hoạt động độc lập với bộ điều khiển chính.

1.3. Khác Biệt Giữa Điều Khiển và Giới Hạn PM6L1AJ-AAAAAAA Temperature Controller Watlow Vientam



Cần phân biệt rõ hai vai trò.

• Bộ Điều khiển Chính (PID): Bộ điều khiển này duy trì nhiệt độ. Nó giữ nhiệt độ tại Điểm đặt (Set Point). Nó thường có mã cấu hình ‘C’ (Control).

• Bộ Điều khiển Giới hạn (Limit): Bộ điều khiển này chỉ giám sát. Nó có mã cấu hình ‘L’ (Limit). Nó chỉ kích hoạt khi nhiệt độ vượt quá ngưỡng an toàn. Đây là chức năng bảo vệ khẩn cấp. PM6L1AJ-AAAAAAA là một thiết bị giới hạn.

Lưu ý quan trọng: Model PM6L1AJ-AAAAAAA đã ngừng sản xuất. Tuy nhiên, nó vẫn được sử dụng rộng rãi. Các phụ tùng và dịch vụ hỗ trợ vẫn cần thiết.

---

🔬 II. Đặc Trưng và Thông Số Kỹ Thuật Chi Tiết PM6L1AJ-AAAAAAA Temperature Controller Watlow Vientam



2.1. Cấu Hình Sản Phẩm (Mã PM6L1AJ-AAAAAAA)



Mã cấu hình này xác định chính xác tính năng.

Ký tự	Vị trí	Ý nghĩa	Chi tiết cho PM6L1AJ-AAAAAAA
PM6	1-3	Dòng sản phẩm	EZ-ZONE PM (Kích thước 1/16 DIN)
L	4	Chức năng Chính	Limit (Giới hạn An toàn)
1	5	Ngõ vào Đầu tiên	Universal Input (đa năng)
A	6	Ngõ ra Đầu tiên	None (Không có)
J	7	Ngõ ra Thứ hai	Mechanical Relay (Rơ-le Cơ 5A)
A	8	Ngõ ra Thứ ba	None (Không có)
A	9	Ngõ ra Thứ tư	None (Không có)
AAA	10-12	Tùy chọn truyền thông	None (Không có giao tiếp)

2.2. Đặc Trưng Thiết Kế Cơ Học và Điện Tử



2.2.1. Kích Thước và Lắp Đặt



Bộ điều khiển có kích thước 1/16 DIN. Nó có kích thước mặt tủ $48 \times 48 \text{ mm}$. Thiết kế này tiết kiệm không gian. Nó dễ dàng lắp đặt vào mặt tủ điện. Cáp kết nối sử dụng các terminal vít tiêu chuẩn.

2.2.2. Khả năng Chống Chịu Môi Trường



Thiết bị có xếp hạng mặt trước cao. Nó đạt các tiêu chuẩn NEMA 4X, IP66 và IP67. Điều này đảm bảo nó chống bụi hoàn toàn. Nó cũng chống được nước phun mạnh. Nó phù hợp cho môi trường công nghiệp khắc nghiệt.

2.2.3. Đầu Vào Đa Năng (Universal Input)



PM6L1AJ-AAAAAAA có đầu vào đa năng. Nó chấp nhận hầu hết các loại cảm biến.

• Thermocouple (T/C): Hỗ trợ tất cả các loại J, K, T, E, N, R, S, B, C.

• RTD: Hỗ trợ 2 hoặc 3 dây, $100\Omega$.

• Process Input: Chấp nhận tín hiệu tuyến tính 0-20mA hoặc 0-10VDC.

Đầu vào đa năng giảm thiểu tồn kho. Nó tăng tính linh hoạt khi thay thế.

2.2.4. Ngõ Ra Rơ-le Cơ An Toàn (Output J)



Đây là ngõ ra giới hạn. Nó là loại Mechanical Relay 5 Amp (SPST-NO).

• Chức năng Ngắt: Ngõ ra này được lập trình. Nó sẽ ngắt nguồn cấp nhiệt chính. Hoặc nó kích hoạt đèn/còi báo động.

• Công suất: Ngõ ra 5 Amp đủ để điều khiển. Nó điều khiển trực tiếp các contactor hoặc rơ-le lớn hơn.

2.3. Chức Năng Giới Hạn Lập Trình (Limit Function)



Chức năng giới hạn có thể được cấu hình. Nó có thể là Giới hạn Cao (High Limit) hoặc Giới hạn Thấp (Low Limit).

• Giới hạn Cao: Ngắt khi nhiệt độ vượt quá điểm đặt an toàn. Đây là ứng dụng phổ biến nhất.

• Giới hạn Thấp: Ngắt khi nhiệt độ xuống quá thấp. Nó dùng để bảo vệ vật liệu. Nó ngăn ngừa hư hỏng do nhiệt độ quá lạnh.

• Reset Thủ Công: Bộ điều khiển giới hạn thường yêu cầu Reset Thủ Công. Điều này đảm bảo người vận hành kiểm tra nguyên nhân sự cố. Nó không tự động khởi động lại hệ thống.

---

🛠️ III. Ứng Dụng Chuyên Sâu và Dự Án Đã Thực Hiện PM6L1AJ-AAAAAAA Temperature Controller Watlow Vientam



3.1. Ứng Dụng Lớp Bảo Vệ Thứ Hai



PM6L1AJ-AAAAAAA luôn hoạt động song song. Nó hoạt động cùng bộ điều khiển PID chính.

3.1.1. Lò Gia Nhiệt và Lò Nung



• Bảo vệ Vật liệu Chịu lửa: Lắp đặt cảm biến độc lập. Cảm biến này theo dõi nhiệt độ tường lò. Nếu nhiệt độ quá cao, gạch chịu lửa bị hỏng. Bộ điều khiển giới hạn ngắt nguồn cấp nhiệt. Nó bảo vệ lò khỏi thiệt hại.

• Bảo vệ Sản phẩm: Trong sản xuất bán dẫn hoặc vật liệu. Quá nhiệt sẽ làm hỏng hàng loạt sản phẩm. Bộ điều khiển đảm bảo nhiệt độ không vượt ngưỡng cho phép.

3.1.2. Máy Ép Phun và Thiết Bị Sấy



• Ngăn ngừa Cháy: Trong máy ép nhựa hoặc thiết bị sấy sơn. Quá nhiệt có thể gây cháy vật liệu. PM6L1AJ-AAAAAAA ngắt điện khẩn cấp. Nó ngăn ngừa hỏa hoạn.

3.2. Tiêu Chuẩn An Toàn và Chứng Nhận



Các bộ điều khiển giới hạn phải tuân thủ nghiêm ngặt. Chúng phải tuân thủ các tiêu chuẩn an toàn công nghiệp.

• FM Approved (Factory Mutual): Dòng EZ-ZONE PM thường đạt chuẩn FM. Đây là chứng nhận quan trọng. Nó bắt buộc cho các hệ thống an toàn lò hơi, lò nung.

• UL/CE: Thiết bị cũng đạt các chứng nhận cơ bản. Nó đảm bảo tiêu chuẩn về điện và tương thích châu Âu.

3.3. Ví Dụ Dự Án Điển Hình (Mô phỏng)



3.3.1. Dự Án Lò Ủ Thép (Annealing Furnace)



• Vấn đề: Lò ủ thép cần nhiệt độ $950^\circ C$. Bộ điều khiển chính PID duy trì nhiệt độ. Nếu T/C chính hỏng, lò có thể vượt $1000^\circ C$. Điều này làm hỏng thép và lò.

• Giải pháp PM6L1AJ-AAAAAAA: Một T/C loại K thứ hai được lắp đặt. Nó kết nối với PM6L1AJ-AAAAAAA. Giới hạn được đặt tại $980^\circ C$.

• Kết quả: Khi T/C chính hỏng, nhiệt độ lò tăng nhanh. PM6L1AJ-AAAAAAA kích hoạt rơ-le giới hạn. Rơ-le ngắt nguồn cấp gas/điện khẩn cấp. Lò được bảo vệ an toàn.

3.3.2. Dự Án Máy Đúc Khuôn Nhựa



• Vấn đề: Máy đúc duy trì nhiệt độ dầu truyền nhiệt. Quá nhiệt dầu có thể làm giảm chất lượng sản phẩm. Nó còn gây nguy cơ cháy nổ.

• Giải pháp PM6L1AJ-AAAAAAA: Bộ điều khiển giới hạn giám sát nhiệt độ dầu. Nó được đặt ở ngưỡng tối đa cho phép.

• Kết quả: Khi hệ thống làm mát dầu gặp sự cố, PM6L1AJ-AAAAAAA ngắt bơm nhiệt. Nó đồng thời kích hoạt còi báo động.

---

💡 IV. Kết Luận: Tối Ưu Hóa An Toàn và Vận Hành PM6L1AJ-AAAAAAA Temperature Controller Watlow Vientam



4.1. Tóm Tắt Giá Trị Cốt Lõi



PM6L1AJ-AAAAAAA không phải là bộ điều khiển phức tạp. Nó là một thiết bị an toàn cần thiết. Nó mang lại giá trị cốt lõi:

• Độ tin cậy cao: Hoạt động độc lập và không bị ảnh hưởng. Nó không bị ảnh hưởng bởi lỗi điều khiển chính.

• Dễ dàng lắp đặt: Kích thước 1/16 DIN chuẩn và đầu vào đa năng.

• Bảo vệ toàn diện: Chức năng giới hạn cao và thấp có thể lập trình.

4.2. Lựa Chọn và Nâng Cấp



Mặc dù model này đã ngừng sản xuất. Watlow vẫn cung cấp các sản phẩm thay thế. Các sản phẩm mới có tính năng tương đương. Chúng có thể có thêm truyền thông và cải tiến khác.

Khi nâng cấp hoặc thay thế:

1. Xác minh Chức năng: Đảm bảo sản phẩm thay thế có chức năng giới hạn ‘L’ chuyên biệt.

2. Kiểm tra Đầu ra: Đảm bảo ngõ ra (Relay 5A) tương thích. Nó phải tương thích với mạch ngắt an toàn hiện tại.

3. Chứng nhận: Ưu tiên các thiết bị có chứng nhận FM/UL. Điều này đảm bảo tuân thủ tiêu chuẩn an toàn.

PM6L1AJ-AAAAAAA đã hoàn thành vai trò của nó. Nó là một nền tảng vững chắc. Nó đặt an toàn nhiệt độ lên hàng đầu.
