🏗️ RTK ST 6135.B6-6G: Bộ Truyền Động Khí Nén Cho Van Điều Khiển

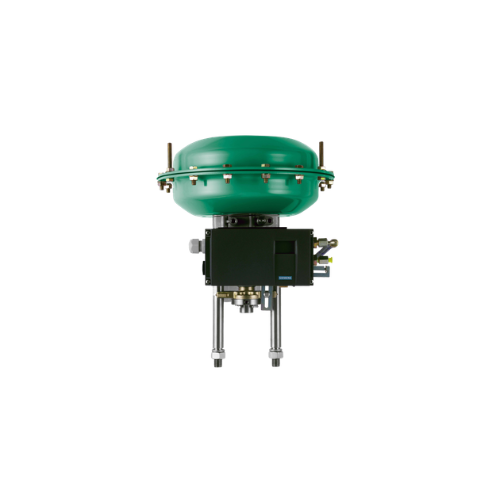

ST 6135.B6-6G Pneumatic actuator RTK Vietnam

RTK ST 6135.B6-6G là bộ truyền động màng khí nén (Pneumatic Diaphragm Actuator) hiệu suất cao, được thiết kế chuyên dụng để vận hành các dòng van cầu (globe valves) trong các hệ thống nhiệt lạnh, hơi nước và xử lý hóa chất. Với cấu trúc vỏ thép chắc chắn và cơ chế lò xo phản hồi, thiết bị này đảm bảo tính an toàn và độ chính xác tối ưu cho quy trình tự động hóa.

I. Giải Mã Mã Cấu Hình (Model Breakdown) ST 6135.B6-6G Pneumatic actuator RTK Vietnam

Dựa trên quy chuẩn kỹ thuật của RTK (Regeltechnik Kornwestheim), mã ST 6135.B6-6G có các thông số sau:

Thành phần	Ý nghĩa kỹ thuật
ST 6135	Dòng bộ truyền động màng (Diaphragm Actuator) cỡ trung.
B6	Diện tích màng hiệu dụng: 280 cm² (Tạo lực đóng van mạnh mẽ).
6G	Cấu hình lò xo: Air-to-Open (Fail-Close) – Van tự động đóng khi mất khí nén.
Stroke	Hành trình dịch chuyển tiêu chuẩn: 20 mm hoặc 30 mm (tùy thuộc vào thân van đi kèm).

II. Đặc Điểm Công Nghệ Nổi Bật

1. Cơ Chế An Toàn “Fail-Safe”

Tìm hiểu thêm

Cấu hình 6G sử dụng bộ lò xo nén để duy trì vị trí van. Trong trường hợp hệ thống mất nguồn khí nén đột ngột, lực lò xo sẽ ngay lập tức đẩy trục van về vị trí đóng (Fail-Closed), ngăn chặn sự cố tràn lưu chất hoặc quá nhiệt trong hệ thống hơi.

2. Thiết Kế Màng Đẩy Chịu Áp Lực

Màng ngăn NBR/EPDM: Được gia cố bằng sợi vải chịu lực, cho phép vận hành ổn định dưới áp suất khí điều khiển lên đến 6 bar.
Vỏ thép sơn tĩnh điện: Chống ăn mòn tốt trong môi trường công nghiệp và chịu được các rung động cơ học từ đường ống.

3. Khả Năng Tương Thích Thiết Bị Ngoại Vi

ST 6135 được thiết kế với giá đỡ tiêu chuẩn để lắp đặt các phụ kiện điều khiển:

Positioner (Bộ định vị): Kết nối tín hiệu 4-20mA để điều tiết van tuyến tính.
Solenoid Valve: Dùng cho ứng dụng đóng/mở nhanh (On/Off).
Limit Switches: Phản hồi trạng thái đóng/mở về phòng điều khiển.

III. Thông Số Kỹ Thuật Chi Tiết ST 6135.B6-6G Pneumatic actuator RTK Vietnam

Đặc tính	Thông số kỹ thuật
Diện tích màng	280 cm²
Áp suất khí cấp tối đa	6.0 bar
Lực đẩy định mức	Phụ thuộc vào dải lò xo (thường từ 2.5kN đến 6kN)
Nhiệt độ môi trường	$-20^\circ\text{C}$ đến $+80^\circ\text{C}$
Kết nối khí nén	G 1/4″ (Ren trong)
Vật liệu vỏ	Thép cán (Sheet steel), phủ epoxy

IV. Ứng Dụng Thực Tế

Hệ thống Hơi nước (Steam): Điều khiển lưu lượng hơi cấp cho các bộ trao đổi nhiệt hoặc bồn nấu.
Nhiệt lạnh (HVAC): Điều tiết nước nóng/lạnh trong các tòa nhà công nghiệp.
Xử lý nước: Vận hành các van chặn trên đường ống dẫn hóa chất hoặc nước sạch.
Nhà máy thực phẩm: Kiểm soát nhiệt độ tiệt trùng thông qua việc điều tiết van hơi.

V. Lưu Ý Lắp Đặt & Bảo Trì

Chất lượng khí nén: Phải sử dụng khí nén sạch, khô và không lẫn dầu (thông qua bộ lọc tách nước) để tránh làm hỏng màng cao su và rỉ sét lò xo.
Căn chỉnh trục: Đảm bảo trục của bộ truyền động và trục van thẳng hàng tuyệt đối. Sự lệch tâm sẽ gây mòn bạc dẫn hướng và rò rỉ gioăng tết (packing) của van.
Kiểm tra màng ngăn: Theo định kỳ (12-24 tháng), nên kiểm tra độ đàn hồi của màng ngăn. Nếu có dấu hiệu nứt hoặc chai cứng, cần thay thế để tránh rò rỉ khí điều khiển.
Cài đặt Positioner: Khi lắp mới, cần thực hiện quy trình “Auto-calibration” trên bộ định vị để khớp chính xác hành trình 0-100% của bộ truyền động với thân van.

Kết luận: RTK ST 6135.B6-6G là bộ truyền động khí nén bền bỉ, mang lại sự tin cậy tuyệt đối cho các hệ thống van điều khiển công nghiệp yêu cầu tính an toàn cao.

RTK Vietnam	Type ST 6135.B6-6G Pneumatic actuator Pneumatic actuator Replacement for W. No. 14122129/020 Supply air pressure max. 6 barü Diaphragm area 280 cm² Spring range 0.8..3.0 bar / max. stroke 35 mm Safety position: Spring closes (Distribution valve: Port A, mixing valve: Port B) Column length 211 mm Additional equipment: – Electropneumatic positioner, type SR 6136 (SIPART PS2) 2-wire connection Input 4..20 mA – 3/2-way solenoid valve, G 1/4
RTK Vietnam	Type: 2508-00-B-00-3-1-BCS ID No. 008376 Device plug for Bürkert solenoid valve 330 ESKGJ0000010
RTK Vietnam	Type PV 6211-K Pneumatic control valve Replacement for W. No. 13032581/010 Straight through type Nominal diameter DN 50, nominal pressure PN 25 Body material: spheroidal graphite cast iron EN-GJS-400-18-LT Flanges with sealing surface according to DIN Spindle seal: Roof sleeves, non-ferrous metal-free chloroprene Characteristic curve/flow: equal percentage/below the cone Parabolic cone, soft sealing Kvs value = 30 m³/h, stroke 30 mm Seat diameter 40 mm Spindle heating: Heating cartridge 1 x 10 W, 24 V UC Special paint finish GEHOPON-EX RAL 7001 (silver grey) with certificate according to EN 10204-2.2 CE marking in accordance with the Pressure Equipment Directive (PED) Max. permissible pressure in accordance with DIN EN 1092 Max. permissible temperature TS 100 °C Valve in accordance with DIN EN 12 284 Leak test in accordance with DIN EN 12 266-1 Pneumatic actuator – Type ST 6135.B6-6G Supply air pressure max. 6 barü Diaphragm area 280 cm² Spring range 0.8..3.0 bar / max. stroke 35 mm Safety position: spring closes (distribution valve: port A, mixing valve: port B) Additional equipment: – Electropneumatic positioner, type SR 6136 (SIPART PS2) 2-wire connection Input 4..20 mA
