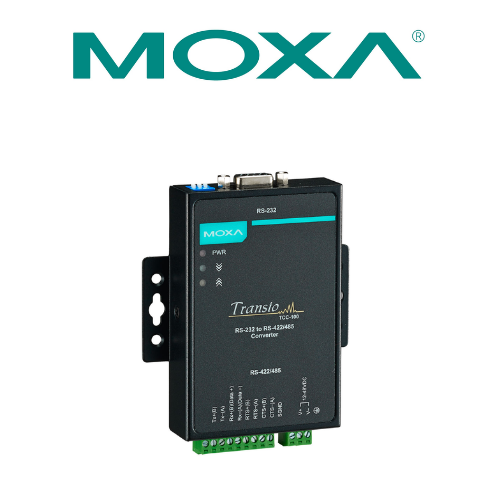

🔌 Moxa TCC-100I: Bộ Chuyển Đổi RS-232 Sang RS-422/485 Công Nghiệp

TCC-100I Industrial converters Moxa Vietnam

Moxa TCC-100I là bộ chuyển đổi tín hiệu (Converter) chuẩn công nghiệp, cho phép kéo dài khoảng cách truyền dẫn của cổng RS-232 truyền thống bằng cách chuyển đổi sang chuẩn RS-422 hoặc RS-485.² Hậu tố “I” biểu thị tính năng cách ly quang (Isolation), giúp bảo vệ thiết bị khỏi các xung điện áp đột ngột.



---

I. Thông Số Kỹ Thuật Chi Tiết TCC-100I Industrial converters Moxa Vietnam

• Cổng RS-232: Đầu nối DB9 (Female).

• Cổng RS-422/485: Đầu nối Terminal Block (Dễ dàng đấu nối dây trần).

• Tốc độ Baud: 50 bps đến 921.6 kbps.³



• Cách ly quang (Optical Isolation): 2 kV (Chỉ có trên dòng TCC-100I).

• Chống sét lan truyền (Surge Protection): 15 kV ESD.

• Nguồn điện: 12 đến 48 VDC.⁴



• Vỏ thiết bị: Kim loại cứng cáp, hỗ trợ gắn DIN-Rail.⁵



---

II. Các Công Nghệ Đột Phá TCC-100I Industrial converters Moxa Vietnam

Tìm hiểu thêm

1. Cách Ly Quang 2 kV (Isolation)

Tính năng này tạo ra một rào cản vật lý ngăn chặn dòng điện cao áp chạy từ phía RS-485 sang cổng RS-232 của máy tính hoặc PLC. Điều này cực kỳ quan trọng trong môi trường nhà máy, nơi các thiết bị thường xuyên gặp hiện tượng chênh lệch điện thế đất hoặc nhiễu sét, giúp tránh cháy hỏng bo mạch đắt tiền.

2. Công Nghệ ADDC® (Automatic Data Direction Control)

Thông thường, chuẩn RS-485 yêu cầu phần mềm điều khiển hướng luồng dữ liệu. Với công nghệ ADDC® độc quyền của Moxa, TCC-100I tự động nhận diện và chuyển đổi hướng truyền nhận dữ liệu mà không cần can thiệp phần mềm, giúp thiết bị hoạt động “Plug-and-Play”.⁶



3. Khả Năng Kéo Dài Khoảng Cách TCC-100I Industrial converters Moxa Vietnam

Chuẩn RS-232 chỉ truyền được tối đa 15 mét. Khi đi qua TCC-100I, tín hiệu được chuyển sang chuẩn RS-422/485, cho phép truyền xa lên đến 1.2 km, đồng thời hỗ trợ mạng đa điểm (Multi-drop) với tối đa 32 thiết bị trên cùng một đường dây.

---

III. Ứng Dụng Thực Tế

• Kết nối máy tính với PLC/Biến tần: Điều khiển máy móc từ xa thông qua giao thức Modbus RTU (RS-485).

• Hệ thống giám sát năng lượng: Thu thập dữ liệu từ các đồng hồ điện năng phân tán khắp nhà máy.

• Hệ thống kiểm soát cửa (Access Control): Kết nối các đầu đọc thẻ RS-485 về máy chủ trung tâm qua cổng COM.

• Cân điện tử công nghiệp: Truyền dữ liệu trọng lượng từ trạm cân về văn phòng quản lý ở khoảng cách xa.

---

IV. Hướng Dẫn Cấu Hình (DIP Switches)

Mặt bên của TCC-100I có các công tắc DIP nhỏ để thiết lập chế độ hoạt động:⁷



• SW1 (RS-422/485): Chọn chế độ truyền 4 dây (RS-422) hoặc 2 dây (RS-485).

• SW2 (Terminator): Kích hoạt điện trở đầu cuối ($120\ \Omega$) nếu thiết bị nằm ở cuối đường dây dài để khử nhiễu phản xạ.

• SW3 (Pull High/Low): Thiết lập điện trở kéo để ổn định tín hiệu trong môi trường nhiễu cao.

---

V. Tại Sao Nên Chọn Moxa TCC-100I?

1. Độ tin cậy tuyệt đối: Vỏ kim loại tản nhiệt tốt, chịu được nhiệt độ vận hành từ $-20$ đến $60^\circ$C.

2. Bảo vệ tối đa: Tính năng cách ly quang giúp doanh nghiệp an tâm trước rủi ro hư hại hệ thống do sự cố điện.

3. Dễ dàng lắp đặt: Hỗ trợ nguồn dải rộng và gắn DIN-Rail tiêu chuẩn, phù hợp với mọi tủ điện công nghiệp.⁸



Kết luận: Moxa TCC-100I là “vệ sĩ” tin cậy cho các kết nối truyền thông nối tiếp, đảm bảo dữ liệu luôn thông suốt và thiết bị luôn an toàn.
