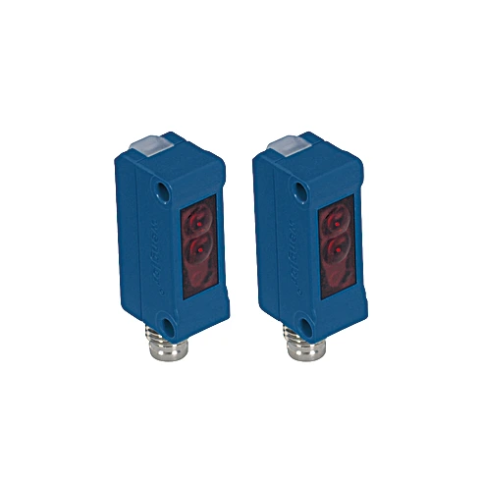

ZK100VD8: Cảm Biến Quang Thu Phát Độc Lập Wenglor (Through-Beam Receiver)

ZK100VD8 Cảm biến quang Wenglor Vietnam

Mã ZK100VD8 thuộc dòng cảm biến quang học của thương hiệu Wenglor Sensoric (Đức). Đây là bộ nhận (Receiver) thuộc hệ thống cảm biến quang thu phát độc lập (Through-Beam Sensor System). Thiết bị chuyên dùng để phát hiện vật thể trên dây chuyền tự động hóa với khoảng cách phát hiện xa và độ chính xác cao.

1. Giải Mã Cấu Hình Mã Sản Phẩm ZK100VD8

Cấu trúc mã quy định các đặc tính kỹ thuật chuẩn của Wenglor:

• ZK: Dòng bộ nhận (Receiver) cho cảm biến thu phát độc lập.

• 100: Kích thước thân vỏ chuẩn công nghiệp nhỏ gọn.

• V: Ngõ ra tín hiệu PNP (Light-ON / Dark-ON tùy chọn).

• D8: Kiểu kết nối đầu cắm giắc M8 (4-pin connector).

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Tính Năng Vận Hành

Khoảng cách phát hiện xa VÀ Độ tin cậy cao

• Hoạt động kết hợp với bộ phát (Emitter SK100). Khoảng cách phát hiện tối đa đạt tới $10000\text{ mm}$ ($10\text{ m}$).

• Chùm tia thu phát độc lập giúp cảm biến không bị ảnh hưởng bởi màu sắc, bề mặt hay độ phản xạ của vật thể.

Tần số đáp ứng nhanh

• Tần số chuyển mạch cao ($\le 2000\text{ Hz}$). Thời gian phản hồi cực ngắn giúp phát hiện chính xác vật thể di chuyển tốc độ cao.

Thiết kế bền bỉ VÀ Kháng nhiễu ánh sáng

• Vỏ nhựa ABS cao cấp chống va đập tốt.

• Khả năng chống nhiễu ánh sáng môi trường (Ambient Light) xuất sắc, giúp thiết bị vận hành ổn định trong nhà xưởng.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Wenglor ZK100VD8

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu	Wenglor Sensoric GmbH (Đức / Germany)
Dòng sản phẩm	Through-Beam Sensor Series
Mã sản phẩm	ZK100VD8 (Bộ nhận – Receiver)
Khoảng cách phát hiện ($Range$)	Tối đa $10000\text{ mm}$ ($10\text{ m}$)
Nguồn cấp vận hành	$10 \text{ đến } 30\text{ VDC}$
Ngõ ra tín hiệu (Switching Output)	PNP (NO/NC cấu hình)
Dòng tải ngõ ra	Tối đa $100\text{ mA}$
Tần số chuyển mạch	$\le 2000\text{ Hz}$
Kết nối điện	Đầu nối cắm giắc M8 (4-pin)
Nhiệt độ vận hành	$-25^\circ\text{C} \text{ đến } +60^\circ\text{C}$
Cấp bảo vệ vỏ (IP)	IP67

4. Ứng Dụng Thực Tế Trong Công Nghiệp

Tìm hiểu thêm

Cảm biến Wenglor ZK100VD8 là giải pháp phát hiện vị trí đáng tin cậy:

• Băng tải đóng gói & Logistics: Phát hiện thùng hàng, vật thể đi qua vị trí kiểm soát trên băng tải rộng.

• Ngành chế biến gỗ & Bao bì: Phát hiện vật thể có bề mặt gồ ghề, màu tối hoặc trong suốt mà cảm biến phản xạ không nhận diện được.

• Cửa tự động & Bãi xe thông minh: Làm hàng rào quang học phát hiện xe hoặc người đi qua khu vực nguy hiểm.

Mẹo kỹ thuật từ chuyên gia Wenglor:

1. Căn chỉnh tâm tia (Alignment): Khi lắp đặt ở khoảng cách xa ($>5\text{m}$), quan sát đèn LED trạng thái trên ZK100VD8 để căn chỉnh thẳng hàng tâm tia với bộ phát SK100.

2. Đấu nối chân M8: Chú ý sơ đồ chân M8 4-pin (Pin 1: $+24\text{VDC}$, Pin 3: $0\text{V}$, Pin 4: PNP Output, Pin 2: Control line / Changeover).
