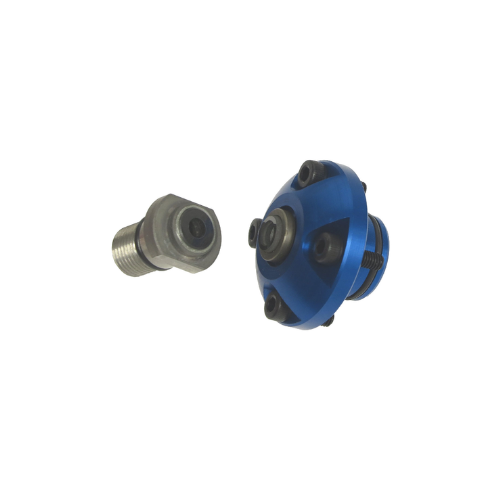

Deublin 1154-003-137: Khớp Nối Xoay Không Vòng Bi AutoSense (Bearingless Rotary Union)

1154-003-137 Bộ ly hợp Deublin Vietnam

Mã 1154-003-137 thuộc dòng khớp nối xoay công nghiệp cao cấp không vòng bi (Bearingless / Long Stroke AutoSense Rotary Union) của thương hiệu Deublin (Mỹ / Đức). Thiết bị chuyên dụng dẫn chất làm mát (Coolant), khí nén (Air). Hoặc bôi trơn lượng tối thiểu (MQL) qua tâm trục chính trên các dòng máy gia công cơ khí CNC (như Doosan, Haas, Mazak).

1. Giải Mã Cấu Hình Mã Sản Phẩm Deublin 1154-003-137

Cấu trúc định danh mã phần cứng quy định các thông số kỹ thuật chính từ Deublin:

• 1154: Dòng khớp nối xoay dạng không vòng bi (Bearingless Union) hành trình dài (Long Stroke up to $8\text{ mm}$). Lắp trực tiếp vào cụm kéo kẹp dao (Drawbar).

• -003: Tích hợp công nghệ làm kín độc quyền AutoSense™ tự động điều chỉnh mặt rít làm kín theo môi chất cấp.

• -137: Quy định kích thước kết nối Rotor là M12x1.25 ren trái (LH) với đường kính định vị (Pilot) $13\text{ mm}$.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Tính Năng Vận Hành

Công nghệ AutoSense™ thông minh

• Tự động chuyển đổi cơ chế làm kín tùy theo môi chất: tiếp xúc kín hoàn toàn khi chạy dung dịch làm mát (Coolant). Và nới lỏng khe hở kiểm soát rò rỉ khi chạy khí nén khô/MQL Nhằm triệt tiêu ma sát và chống mòn khô.

Thiết kế dạng không vòng bi (Bearingless)

• Không sử dụng vòng bi đỡ bên trong giúp khớp nối. Vận hành được ở tốc độ vòng quay cực cao của trục chính CNC ($>20,000\text{ RPM}$). Mà không sợ hỏng hóc hay quá nhiệt do ổ bi.

Mặt rít làm kín Silicon Carbide (SiC)

• Cụm làm kín làm bằng vật liệu Silicon Carbide siêu cứng. Chịu ma sát tốt và chống mài mòn cao ngay cả khi nước làm mát bị lẫn phoi cắt kim loại.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Deublin 1154-003-137

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu	Deublin Company (Mỹ / Đức)
Dòng sản phẩm	Bearingless AutoSense Rotary Union (1154 Series)
Mã sản phẩm	1154-003-137
Môi chất lưu thông	Dung dịch làm mát (Coolant), Khí nén (Air), MQL
Số đường dẫn ($Passage$)	1 đường (Single Passage)
Kết nối Rotor	M12x1.25 LH (Ren trái) / Pilot $13\text{ mm}$
Hành trình dịch chuyển ($Stroke$)	Lên tới $8\text{ mm}$ (Dịch chuyển dọc trục theo thanh kéo tay kẹp)
Áp suất Coolant tối đa	Lên tới $140\text{ bar}$ ($2,030\text{ PSI}$)
Áp suất Khí/MQL tối đa	Lên tới $10\text{ bar}$ ($145\text{ PSI}$)
Vật liệu thân vỏ	Hợp kim nhôm Anodize chống ăn mòn

4. Ứng Dụng Thực Tế Trong Máy Tự Động Hóa CNC

Tìm hiểu thêm

Khớp nối xoay Deublin 1154-003-137 là phụ tùng thay thế tiêu chuẩn trong các trung tâm gia công:

• Trục chính máy gia công CNC (CNC Spindle): Cấp nước làm mát xả xuyên tâm (Thru-Spindle Coolant – TSC) trực tiếp vào đầu mũi khoan/dao phay.

• Hệ thống kẹp/thay dao tự động: Dùng khí nén thổi sạch phoi kim loại trên đầu côn BT/HSK trong quá trình tháo kẹp dao.

Mẹo kỹ thuật từ chuyên gia Deublin:

1. Kiểm tra độ sạch của nước làm mát: Bắt buộc phải duy trì hệ thống lọc nước làm mát (tối thiểu $20 \text{ đến } 50\,\mu\text{m}$). Để tránh các hạt phoi cứng gãy làm trầy xước bề mặt gương SiC.

2. Kiểm tra hành trình nhả kẹp dao ($Stroke$): Đảm bảo khoảng dịch chuyển dọc trục của cụm nhả kẹp. Không vượt quá giới hạn $8\text{ mm}$ thiết kế của dòng 1154 để tránh biến dạng cơ cấu bên trong.
