PCB Piezotronics 354B04: Gia tốc kế Ba Trục ICP® Cho Phân Tích Động Học Đa Chiều

354B04 TRIAXIAL ACCELEROMETER PCB Piezotronics Vietnam

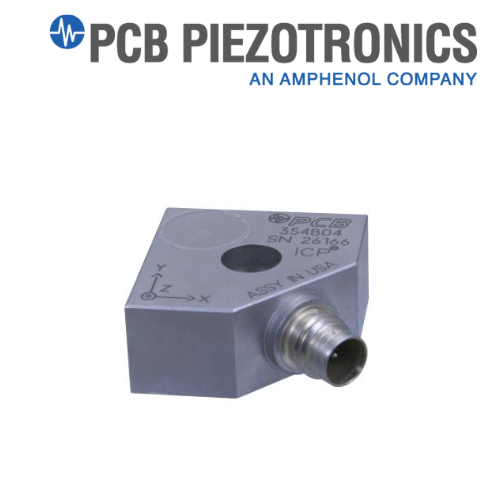

PCB Piezotronics là nhà tiên phong. Họ dẫn đầu về công nghệ cảm biến áp điện. 354B04 TRIAXIAL ACCELEROMETER là một sản phẩm nổi bật. Đây là một Gia tốc kế Ba Trục nhỏ gọn. Nó sử dụng công nghệ ICP® độc quyền.

Cảm biến này được thiết kế. Nó dùng để đo rung động phức tạp. Nó đo đồng thời theo ba hướng. Mã 354B04 xác định mô hình. Nó chỉ ra kích thước và độ nhạy. Nó là công cụ thiết yếu. Nó cần cho việc kiểm tra chất lượng và R&D.

---

1. Giới Thiệu Tổng Quan Về Công Nghệ Gia tốc kế Ba Trục

Tìm hiểu thêm



Gia tốc kế ba trục là lý tưởng. Nó dùng để nắm bắt toàn bộ động lực rung động.



1.1. Lợi Ích Của Phép Đo Ba Trục



Rung động trong thực tế là đa hướng.

• Dữ Liệu Toàn Diện: Nó cung cấp thông tin đầy đủ. Thông tin này là về hướng và cường độ rung động.
• Đơn Giản Hóa Thử Nghiệm: Chỉ cần lắp đặt một lần. Nó thay thế ba cảm biến đơn trục.
• Tính Nhất Quán: Ba cảm biến được căn chỉnh. Chúng được căn chỉnh chính xác bên trong một vỏ.



1.2. Công Nghệ ICP® (IEPE Tương Đương)



ICP® là thương hiệu đã đăng ký của PCB. Nó là viết tắt của Integrated Circuit Piezoelectric.

• Điện Tử Tích Hợp: Mạch điện tử được tích hợp. Nó tích hợp bên trong cảm biến. Nó chuyển đổi tín hiệu áp điện. Nó chuyển thành tín hiệu điện áp.
• Truyền Tín Hiệu Dây Đơn: Tín hiệu và nguồn điện. Cả hai truyền qua một cáp đồng trục. Điều này giảm thiểu nhiễu.
• Trở Kháng Thấp: Tín hiệu ra có trở kháng thấp. Nó cho phép truyền tín hiệu đi xa hơn.



1.3. Giải Mã Mã Sản Phẩm 354B04



Mã này xác định các thông số hiệu suất.

• 354B: Chỉ định Dòng Gia tốc kế Ba Trục. Đây là dòng Miniature (Thu nhỏ).
• 04: Chỉ định Độ Nhạy (Sensitivity). Thường là 100 mV/g cho mỗi trục.

---



2. Đặc Trưng và Thông Số Kỹ Thuật Chi Tiết 354B04 TRIAXIAL ACCELEROMETER PCB Piezotronics Vietnam



354B04 là một cảm biến thu nhỏ. Nó được thiết kế để không làm ảnh hưởng đến cấu trúc.



2.1. Thông Số Hiệu Suất Đo Lường (Mỗi Trục)





2.2. Thiết Kế Cơ Học và Đầu Nối



Thiết kế nhỏ gọn là điểm mạnh của dòng này.

• Vỏ Bọc: Thường là Titan hoặc Thép Không Gỉ. Nó đảm bảo độ bền và độ cứng.
• Kích Thước: Rất nhỏ (thường là hình vuông 1/2 inch).
• Lắp Đặt: Thường dùng chất kết dính (Adhesive Mount). Điều này đơn giản hóa việc gắn.
• Đầu Nối: Thường là đầu nối Tích Hợp (Integral Cable) hoặc Miniature Connector. Nó cần cho việc kết nối 4 dây.



2.3. Lợi Ích Của Thiết Kế Thu Nhỏ



Kích thước nhỏ mang lại lợi thế thử nghiệm.

• Hiệu Ứng Tải Khối Lượng: Trọng lượng thấp. Nó không làm thay đổi đáng kể động học.
• Lắp Đặt Linh Hoạt: Có thể gắn. Nó có thể gắn ở những không gian hẹp.

---



3. Ứng Dụng Chuyên Sâu và Môi Trường Thử Nghiệm 354B04 TRIAXIAL ACCELEROMETER PCB Piezotronics Vietnam



354B04 là thiết bị cốt lõi. Nó cần cho phân tích động lực học.



3.1. Phân Tích Mô Hình và Kiểm Tra Kết Cấu



Nghiên cứu đặc tính động của vật liệu.

• Phân Tích Dạng Dao Động: Cung cấp dữ liệu vector. Nó cần để xây dựng mô hình.
• Cấu Trúc Hàng Không: Đo rung động. Nó đo trên các cánh quạt và thân máy bay.



3.2. Thử Nghiệm Rung Động Chung (General Vibration Testing)



Kiểm tra độ bền sản phẩm.

• Kiểm Tra Môi Trường: Đo rung động. Nó đo trong các phòng thử nghiệm rung.
• Kiểm Tra Thiết Bị Điện Tử: Giám sát phản ứng. Nó giám sát phản ứng với các điều kiện sốc.



3.3. Lợi Ích Về Dữ Liệu và Phân Tích Vector



Dữ liệu ba trục giúp phân tích sâu hơn.

• Tính Toán Rung Động Tổng Thể: Tính giá trị RMS. Nó tính từ ba thành phần.
• Hiểu Rõ Nguồn Gốc Lỗi: Dễ dàng xác định hướng. Hướng này là hướng có rung động mạnh nhất.

---



4. Lắp Đặt, Cấu Hình và Hệ Thống Thu Thập Dữ Liệu



Việc lắp đặt và sử dụng cần sự cẩn thận.



4.1. Lắp Đặt Cơ Học Chính Xác



Chất kết dính là chìa khóa. Nó cần để có kết quả tốt.

• Bề Mặt Chuẩn Bị: Bề mặt phải sạch sẽ. Nó cần được làm nhẵn và khô.
• Chất Kết Dính: Sử dụng keo cyanoacrylate. Nó cần cho độ cứng cơ học.
• Định Hướng Trục: Đảm bảo các trục cảm biến. Nó phải song song với trục thử nghiệm.



4.2. Yêu Cầu Nguồn Điện ICP®



Cần bộ nguồn dòng không đổi chuyên dụng.

• Nguồn Cung Cấp: Cần bộ điều hòa tín hiệu. Nó phải tương thích ICP®.
• Hệ Thống DAQ (Data Acquisition): Cần hệ thống thu thập dữ liệu. Nó phải có 4 kênh đầu vào. (3 kênh rung động và 1 kênh chung/tham chiếu).



4.3. Cáp và Kết Nối



Cáp phải được bảo vệ khỏi nhiễu.

• Cáp Đồng Trục: Sử dụng cáp đồng trục có che chắn tốt.
• Quản Lý Cáp: Giảm thiểu căng thẳng. Tránh tác động lên các mối hàn.

---



5. Kết Luận: 354B04 – Tiêu Chuẩn Cho Thử Nghiệm Rung Động Ba Chiều 354B04 TRIAXIAL ACCELEROMETER PCB Piezotronics Vietnam



PCB Piezotronics 354B04 TRIAXIAL ACCELEROMETER là một thiết bị đo lường mạnh mẽ. Nó cần cho việc phân tích động học.

Với thiết kế Miniature nhẹ, độ nhạy 100 mV/g cho mỗi trục, và công nghệ ICP® tích hợp, 354B04 là giải pháp tối ưu. Nó giúp các nhà nghiên cứu:

1. Thu Thập Dữ Liệu Toàn Diện: Đo rung động theo ba trục.
2. Độ Chính Xác Cao: Giảm thiểu lỗi căn chỉnh và hiệu ứng tải khối lượng.
3. Tích Hợp Dễ Dàng: Tương thích với các hệ thống ICP® phổ biến.

354B04 là chìa khóa. Nó giúp hiểu rõ hơn về tính toàn vẹn kết cấu và hiệu suất sản phẩm.
