4500S-2MPa: Cảm Biến Đo Áp Lực Nước Lỗ Rỗng Geokon (Standard Piezometer)

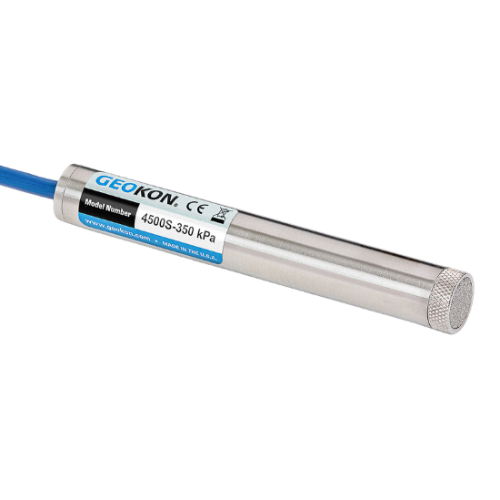

4500S-2MPa Áp kế Geokon Vietnam

Mã 4500S-2MPa là cảm biến đo áp lực nước lỗ rỗng dạng dây rung tiêu chuẩn (Vibrating Wire Piezometer / Pressure Transducer) thuộc dòng Model 4500 Series do thương hiệu Geokon (Mỹ / USA) sản xuất.

Thiết bị chuyên dùng để quan trắc áp lực nước lỗ rỗng, áp lực thủy tĩnh và mực nước ngầm trong các công trình địa kỹ thuật, đập thủy điện, đường hầm và nhà cao tầng.

1. Giải Mã Cấu Hình Mã Sản Phẩm Geokon 4500S-2MPa

Cấu trúc định danh phần cứng quy định các thông số kỹ thuật cốt lõi từ Geokon:

• 4500S: Dòng cảm biến piezo kiểu chuẩn (Standard Piezometer) thiết kế lắp đặt trong lỗ khoan hoặc ống quan trắc.

• -2MPa: Dải đo áp lực làm việc định mức cực đại của cảm biến đạt $2\text{ MPa}$ (tương đương $20\text{ bar}$ hoặc khoảng $200\text{ mét}$ cột nước).

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Tính Năng Vận Hành 4500S-2MPa Áp kế Geokon Vietnam

Công nghệ dây rung (Vibrating Wire) độ ổn định cao

• Tín hiệu ngõ ra dạng tần số giúp truyền dẫn khoảng cách xa trên $1000\text{ m}$ mà không bị suy giảm tín hiệu.

• Cảm biến có độ lặp lại cao và độ trôi điểm không ($Zero\text{ drift}$) cực thấp qua nhiều năm vận hành.

Tích hợp sẵn nhiệt điện trở (Thermistor) đo nhiệt độ

• Thân cảm biến tích hợp sẵn thermistor $3\text{ k}\Omega$ để đo nhiệt độ môi trường xung quanh.

• Tính năng này hỗ trợ tự động bù trừ nhiệt độ cho giá trị áp lực đo được.

Thiết kế bằng thép không gỉ hàn kín Hermetic

• Thân vỏ bằng thép không gỉ chất lượng cao chống ăn mòn hóa chất và áp suất đất đá.

• Màng chắn trang bị bộ lọc đá xốp ($Filter\text{ stone}$) ngăn cặn bẩn bám dính vào màng đo.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Geokon 4500S-2MPa

Tiêu chí kỹ thuật	Thông số chi tiết phần cứng
Thương hiệu	Geokon (Mỹ / USA)
Dòng sản phẩm	Standard Vibrating Wire Piezometer (Model 4500S)
Mã thiết bị	4500S-2MPa
Dải đo áp lực	$0 \text{ đến } 2\text{ MPa}$ ($20\text{ bar}$)
Độ chính xác	$\pm 0.1\%\text{ F.S.}$
Độ phân giải	$0.025\%\text{ F.S.}$
Khả năng chịu quá áp	Tối đa $1.5 \times \text{F.S.}$ ($3\text{ MPa}$)
Nhiệt độ làm việc	$-20^\circ\text{C} \text{ đến } +80^\circ\text{C}$
Cảm biến nhiệt độ	Thermistor $3\text{ k}\Omega$ tại $25^\circ\text{C}$
Vật liệu thân vỏ	Thép không gỉ ($Stainless\text{ steel}$) hàn kín

4. Ứng Dụng Thực Tế Trong Quan Trắc Địa Kỹ Thuật

Cảm biến dây rung Geokon 4500S-2MPa là thiết bị chuẩn hóa cho:

• Quan trắc đập thủy điện & Đập đất đá: Đo áp lực nước lỗ rỗng bên trong thân đập và nền đập.

• Công trình đường hầm & Hố mút sâu: Giám sát sự thay đổi mực nước ngầm khi đào hố móng.

• Ổn định mái dốc & Tường chắn: Phát hiện sớm nguy cơ sạt lở đất do áp lực dư nước lỗ rỗng gia tăng.

5. Hướng Dẫn Lắp Đặt Và Lưu Ý Kỹ Thuật 4500S-2MPa Áp kế Geokon Vietnam

Kỹ thuật viên địa kỹ thuật cần tuân thủ các nguyên tắc sau:

• Bão hòa đá lọc ($Saturate\text{ filter}$): Ngâm bộ lọc đá xốp vào nước sạch đã khử khí ít nhất $24\text{ giờ}$ trước khi hạ xuống lỗ khoan.

• Đo giá trị ban đầu ($Initial\text{ reading}$): Ghi lại giá trị tần số ban đầu ($Zero\text{ reading}$) và nhiệt độ tại hiện trường trước khi lấp mùn khoan.

• Chống sét lan truyền: Lắp đặt bộ bảo vệ chống sét ($Surge\text{ protector}$) tại hộp nối dây cáp trước khi đưa vào máy đọc tín hiệu.

Mẹo kỹ thuật từ chuyên gia Geokon:

Khi sử dụng máy đọc cáp cầm tay (như Geokon GK-404 hoặc GK-405), luôn chọn đúng chế độ kích thích tần số B ($Position\text{ B}$) dành riêng cho dòng cảm biến Piezometer để nhận tín hiệu ổn định nhất.
