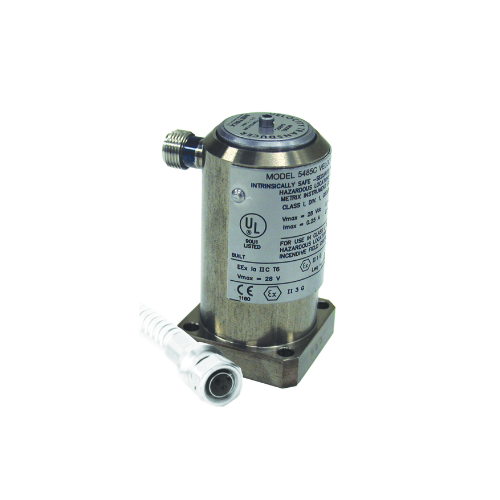

Metrix 5485C-007-040: Cảm Biến Động Độ Rung Nhiệt Độ Cao Chuyên Dụng (High-Temperature Velocity Sensor)

Mã 5485C-007-040 là cảm biến đo vận tốc rung nhiệt độ cao thuộc dòng Metrix 5485C High-Temperature Velocity Transducer do hãng Metrix Vibration (Mỹ) chế tạo.

Sản phẩm ứng dụng công nghệ cuộn động điện từ (moving-coil) không dùng mạch điện tử tích hợp. Thiết kế này giúp thiết bị đo độ rung liên tục cực kỳ ổn định trong môi trường nhiệt độ khắc nghiệt.

1. Giải Mã Cấu Hình Mã Sản Phẩm Metrix 5485C-007-040

Cấu trúc mã phần cứng quy định các thông số kỹ thuật chuẩn từ Metrix:

• 5485C: Dòng cảm biến đo vận tốc rung điện từ chịu nhiệt độ cao.

• -007: Tùy chọn độ nhạy định mức $150\text{ mV/in/sec}$ ($5.91\text{ mV/mm/sec}$) tại tần số $100\text{ Hz}$.

• -040: Chiều dài cáp liền thân bọc giáp bảo vệ đạt $40\text{ feet}$ (tương đương $12.2\text{ mét}$).

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Tính Năng Vận Hành 5485C-007-040 Cảm biến rung Metrix Vietnam

Chịu nhiệt độ vận hành cực cao lên tới $375^\circ\text{C}$

• Thiết bị hoạt động an toàn từ $-54^\circ\text{C}$ đến $+375^\circ\text{C}$.

• Cảm biến phù hợp cho các vị trí đo nóng nhất trên vỏ tuabin khí hoặc lò hơi.

Nguyên lý tự sinh điện năng (Self-generating)

• Công nghệ cuộn động tự tạo tín hiệu điện áp tương tự theo vận tốc rung.

• Thiết bị không cần cấp nguồn ngoài, giảm rủi ro cháy nổ mạch điện tử.

Cơ cấu treo lò xo vòng không ma sát

• Thiết kế lò xo xoắn giúp loại bỏ hoàn toàn ma sát cơ học.

• Cảm biến đảm bảo độ tuyến tính cao và dải phản hồi tần số chính xác.

Vỏ hợp kim không gỉ hàn kín Hermetic

• Thân vỏ bằng thép không gỉ $316\text{L}$ chống ăn mòn hóa chất cực tốt.

• Chuẩn kín hermetic bảo vệ cuộn dây khỏi hơi nước và bụi bẩn công nghiệp.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Metrix 5485C-007-040

Tiêu chí kỹ thuật	Thông số chi tiết phần cứng
Thương hiệu	Metrix Vibration (Mỹ / USA)
Dòng sản phẩm	5485C High-Temperature Velocity Transducer
Mã thiết bị	5485C-007-040
Nguyên lý đo	Cuộn động điện từ (Moving-coil dynamic)
Độ nhạy ngõ ra	$150\text{ mV/in/sec}$ ($5.91\text{ mV/mm/sec}$) $\pm 5\%$
Dải tần số phản hồi	$15\text{ Hz}$ đến $2000\text{ Hz}$ ($\pm 7\%$)
Nhiệt độ làm việc	$-54^\circ\text{C} \text{ đến } +375^\circ\text{C}$ ($-65^\circ\text{F} \text{ đến } +707^\circ\text{F}$)
Gia tốc va đập tối đa	$50\text{ g}$ đỉnh ($peak$)
Chiều dài cáp liền	$40\text{ feet}$ ($12.2\text{ m}$) bọc giáp kim loại
Vật liệu thân vỏ	Thép không gỉ $316\text{L}$ hàn kín

4. Ứng Dụng Thực Tế Trong Tự Động Hóa Công Nghiệp Nặng

Cảm biến rung Metrix 5485C là giải pháp giám sát an toàn cốt lõi cho:

• Tuabin khí & Tuabin hơi nước: Đo độ rung vỏ máy tại vùng buồng đốt và ổ đỡ chịu nhiệt.

• Quạt hút lò nung & Quạt khí thải: Phát hiện sớm lỗi mất cân bằng cánh quạt ở nhiệt độ cao.

• Máy nén khí quy trình: Giám sát độ rung động động cơ trong nhà máy lọc hóa dầu.

5. Hướng Dẫn Lắp Đặt Và Lưu Ý Kỹ Thuật

Để thiết bị đạt độ chính xác cao nhất, kỹ thuật viên cần lưu ý:

• Lắp gá cơ khí: Siết chặt bu-lông gá với lực siết tiêu chuẩn để truyền hướng rung tối ưu.

• Bán kính uốn cáp: Không uốn cong cáp bọc giáp quá bán kính uốn tối thiểu của nhà sản xuất.

• Đấu nối tín hiệu: Đấu đúng cực tính cáp tín hiệu vào bộ chuyển đổi hoặc hệ thống PLC/DCS.

Mẹo kỹ thuật từ chuyên gia Metrix:

Do cảm biến sử dụng công nghệ cuộn động, tín hiệu ngõ ra là dạng vận tốc ($Velocity$). Nếu hệ thống giám sát yêu cầu tín hiệu gia tốc ($Acceleration$) hoặc dịch chuyển ($Displacement$), bạn cần sử dụng bộ điều hòa tín hiệu thích hợp để tích phân hoặc đạo hàm tín hiệu ngõ ra.
