777301: Rơ-le An Toàn Tích Hợp PNOZ X3 24VAC 24VDC Pilz

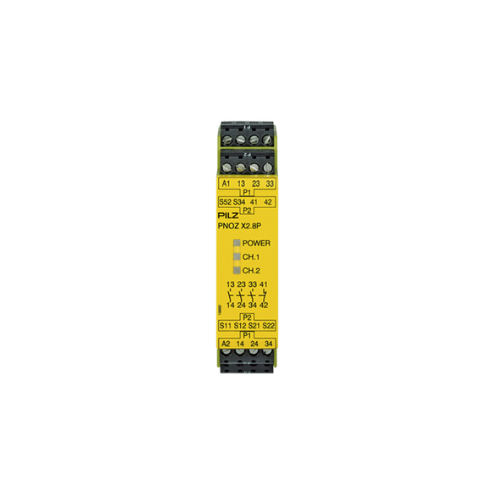

777301 Relay an toàn Pilz Vietnam

Mã 777301 thuộc dòng rơ-le an toàn PNOZ X3 tiêu chuẩn của thương hiệu Pilz (Đức). Đây là thiết bị giám sát an toàn tự động (Safety Relay). Rơ-le chuyên dùng để giám sát nút dừng khẩn cấp (E-STOP), cửa an toàn và hàng rào quang trong nhà máy.

1. Giải Mã Cấu Hình Mã Sản Phẩm 777301

Cấu trúc mã đặt hàng quy định các thông số kỹ thuật chuẩn của Pilz:

• 777301: Mã số định danh sản phẩm chính thức (Order Number) cho dòng PNOZ X3.

• PNOZ X3: Dòng rơ-le an toàn tích hợp tiếp điểm cơ khí độ tin cậy cao.

• 24VAC 24VDC: Nguồn cấp vận hành linh hoạt cả điện áp xoay chiều $24\text{ VAC}$ và một chiều $24\text{ VDC}$.

• 3NO / 1NC / 1T: Cấu hình tiếp điểm gồm 3 tiếp điểm an toàn thường mở, 1 tiếp điểm phụ thường đóng và 1 tiếp điểm trễ.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Tính Năng Vận Hành

Giám sát đa kênh VÀ Tự động phát hiện lỗi

• Hỗ trợ đấu nối $1\text{ kênh}$ hoặc $2\text{ kênh}$ ngõ vào.

• Thiết bị tự động phát hiện ngắt mạch, ngắn mạch giữa các kênh ngõ vào.

Cấp độ an toàn cao nhất Cat 4 / PL e

• Đạt tiêu chuẩn an toàn Category 4 / PL e (EN ISO 13849-1) và SIL CL 3 (IEC 62061).

• Mạch rơ-le tự ngắt tức thì khi phát hiện sự cố trên dây dẫn.

Chế độ Khởi động Linh hoạt

• Cho phép chọn chế độ khởi động thủ công (Manual Reset) hoặc tự động (Automatic Reset) qua chân nối cầu.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Pilz 777301 (PNOZ X3)

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu	Pilz GmbH & Co. KG (Đức / Germany)
Dòng sản phẩm	PNOZ X Safety Relays
Mã đặt hàng (Order No.)	777301
Tên sản phẩm đầy đủ	PNOZ X3 24VAC 24VDC 3NO 1NC 1SO
Nguồn cấp vận hành	$24\text{ VAC} / 24\text{ VDC}$ ($\pm 15\%$)
Số tiếp điểm an toàn	3 NO (Thường mở an toàn – $13\text{–}14, 23\text{–}24, 33\text{–}34$)
Số tiếp điểm phụ	1 NC (Thường đóng báo trạng thái – $41\text{–}42$)
Số tiếp điểm bán dẫn	1 Semiconductor Output
Dòng ngắt tiếp điểm tối đa	$6\text{ A}$ ($240\text{ VAC} / 24\text{ VDC}$)
Kiểu gá lắp	Thanh DIN-rail $35\text{ mm}$
Cấp bảo vệ vỏ (IP)	IP40 (Thân vỏ) / IP20 (Cọc đấu dây)

4. Ứng Dụng Thực Tế Trong Hệ Thống An Toàn

Tìm hiểu thêm

Rơ-le an toàn Pilz 777301 là linh kiện bảo vệ cốt lõi trên các dây chuyền tự động hóa:

• Giám sát Nút dừng khẩn (E-STOP): Ngắt nguồn động cơ tức thì khi công nhân ấn nút dừng khẩn cấp.

• Giám sát Cửa an toàn (Safety Gates): Ngăn máy hoạt động khi cửa bảo vệ chưa đóng kín.

• Cảm biến mành từ & Hàng rào quang (Light Curtains): Tự động ngắt chuyển động nguy hiểm khi có người cắt qua mành quang.

Mẹo kỹ thuật từ chuyên gia Pilz:

1. Đấu nối mạch Reset: Nếu chọn chế độ Manual Reset, hãy đấu nối nút nhấn khởi động vào chân $S33\text{–}S34$. Nếu chọn Auto Reset, hãy nối tắt chân $S33\text{–}S34$.

2. Kiểm tra vòng phản hồi (Feedback Loop): Đấu nối các tiếp điểm thường đóng của Contactor phụ tải vào chuỗi $S33\text{–}S34$ để đảm bảo Contactor không bị dính tiếp điểm trước khi cho phép máy khởi động lại.
