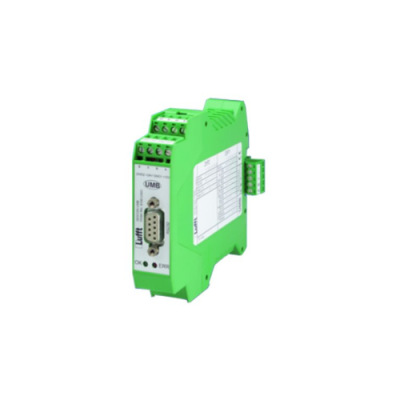

🔌 Lufft 8160.UISO: Bộ Chuyển Đổi Giao Tiếp UMB cách ly (UMB Interface Converter)

8160.UISO UMB Interface Converter Lufft Vietnam

Lufft 8160.UISO là bộ chuyển đổi tín hiệu chuyên dụng được thiết kế để kết nối các cảm biến thông minh của Lufft (dòng WS) với máy tính hoặc hệ thống điều khiển trung tâm. Thiết bị này không chỉ chuyển đổi tín hiệu RS485 sang USB mà còn cung cấp khả năng cách ly quang học (Galvanic Isolation), bảo vệ tuyệt đối cho máy tính của bạn khỏi các xung điện áp cao từ môi trường ngoài trời.

---

I. Đặc Điểm Công Nghệ Nổi Bật 8160.UISO UMB Interface Converter Lufft Vietnam

1. Cách Ly Quang Học Toàn Phần (Opto-Isolation)

Đây là tính năng quan trọng nhất của dòng UISO:

• Bảo vệ thiết bị: Ngăn chặn các vòng lặp tiếp đất (ground loops) và bảo vệ cổng USB của máy tính/server khỏi bị hư hỏng do sét đánh gián tiếp hoặc nhiễu điện từ trên đường dây RS485 dài.

• Ổn định tín hiệu: Khử nhiễu hiệu quả, đảm bảo dữ liệu khí tượng truyền về luôn toàn vẹn ngay cả trong môi trường công nghiệp có nhiều biến tần và động cơ lớn.

2. Tương Thích Hoàn Hảo Với Hệ Sinh Thái UMB

Thiết bị được tối ưu hóa cho giao thức UMB (Universal Measurement Bus) của Lufft:

• Plug & Play: Kết nối trực tiếp với các cảm biến như WS300, WS600 qua cáp tiêu chuẩn.

• Cấu hình dễ dàng: Là công cụ bắt buộc khi sử dụng phần mềm Lufft ConfigTool.NET để cài đặt địa chỉ ID, baudrate hoặc cập nhật firmware cho cảm biến.

---

II. Thông Số Kỹ Thuật Chi Tiết 8160.UISO UMB Interface Converter Lufft Vietnam

Tìm hiểu thêm

Đặc tính	Thông số kỹ thuật
Mã sản phẩm	8160.UISO
Đầu vào (PC side)	USB Type B (Đi kèm cáp USB)
Đầu ra (Sensor side)	RS485 (Terminal hoặc đầu nối chuyên dụng)
Điện áp cách ly	Lên đến $1\text{ kV}$ hoặc cao hơn (tùy phiên bản)
Nguồn cấp	Lấy nguồn trực tiếp từ cổng USB (không cần nguồn ngoài)
Tốc độ truyền	Tự động điều chỉnh lên đến $115.2\text{ kbps}$
Nhiệt độ hoạt động	$-20^\circ\text{C}$ đến $+50^\circ\text{C}$

---

III. Ứng Dụng Thực Tế

• Cấu hình cảm biến: Kết nối cảm biến Lufft với laptop để thiết lập thông số trước khi lắp đặt cố định trên cột.

• Giám sát tạm thời: Sử dụng máy tính xách tay để đọc dữ liệu trực tiếp từ trạm khí tượng trong quá trình bảo trì hoặc kiểm tra thực địa.

• Kết nối Server: Làm cầu nối tin cậy để đưa dữ liệu thời tiết vào máy chủ quản lý tòa nhà hoặc hệ thống SCADA.

---

IV. Hướng Dẫn Kết Nối Nhanh

1. Cài đặt Driver: Trước khi cắm thiết bị, hãy cài đặt driver USB-to-Serial (thường là FTDI) đi kèm hoặc tải từ trang chủ Lufft.

2. Đấu nối RS485: * Dây A (D+) của cảm biến nối vào cực A của bộ chuyển đổi.

   • Dây B (D-) của cảm biến nối vào cực B của bộ chuyển đổi.

3. Cấp nguồn cho cảm biến: Lưu ý rằng bộ 8160.UISO chỉ chuyển đổi tín hiệu, nó không cung cấp nguồn để chạy cảm biến. Bạn vẫn cần cấp nguồn 24V DC riêng biệt cho cảm biến Lufft.

4. Kiểm tra cổng COM: Mở Device Manager trên Windows để xác định cổng COM ảo (Virtual COM Port) mà thiết bị đang sử dụng, sau đó chọn đúng cổng này trong phần mềm ConfigTool.

---

V. Lưu Ý Quan Trọng 8160.UISO UMB Interface Converter Lufft Vietnam

• Không dùng cho nguồn: Tuyệt đối không nhầm lẫn giữa dây tín hiệu và dây nguồn. Việc đấu sai nguồn vào các chân tín hiệu của bộ chuyển đổi có thể làm hỏng lớp cách ly quang.

• Khoảng cách cáp: Nhờ có cách ly quang, bạn có thể kéo dài dây RS485 lên đến 1200 mét mà vẫn đảm bảo an toàn cho máy tính điều khiển.

• Điện trở đầu cuối (Termination): Với các đường dây cực dài. Có thể cần thêm điện trở $120\Omega$ ở hai đầu cuối để chống phản xạ tín hiệu.

Kết luận: Lufft 8160.UISO là phụ kiện không thể thiếu cho các kỹ sư vận hành trạm khí tượng Lufft. Đảm bảo việc giao tiếp dữ liệu an toàn, chuyên nghiệp và ổn định.
